Подвижное кольцо погона крепится к нижнему кольцу основания, а неподвижное – к раме в сборе.

7. Рама в сборе служит опорой поворотной, части боевой машины. Основными частями рамы в сборе являются поперечная балка и рама. Рама имеет три точки опоры: две передние – на балках, установленных на лонжеронах автошасси, и третью – в поперечной балке.

В передней части рамы расположен ящик ЗИП.

8. Механизмы стопорения служат для стопорения боевой машины по-походному и для выключения рессор при стрельбе и состоят из стопора качающейся части, стопора поворотной части и механизмов выключения рессор.

Стопор качающейся части расположен впереди основания и стопорит качающуюся часть по-походному на углах возвышения 11° или 0°.

Стопор поворотной части расположен в основании с правой стороны.

Два идентичных механизма выключения рессор жестко связывают артиллерийскую часть с задней осью колес автошасси и исключают влияние колебаний рессор задних колес при стрельбе.

9. Прицельные приспособления предназначены для наведения пакета труб в цель. К ним относятся механический прицел Д-726-45, панорама ПГ-1М, коллиматор К-1 с треногой.

Для проверки прицельных приспособлений в индивидуальном ЗИП имеются механический квадрант и контрольный уровень.

10. Пневмооборудование служит приводом для механизмов стопорения. Воздух отбирается от пневмосистемы автошасси.

Пневмооборудование состоит из двухходового крана, пневмокамер и комплекта шлангов.

11. Электрический привод служит для наведения боевой машины по углу возвышения и по азимуту.

Привод регулируемый, скорость наведения задается поворотом маховика пульта управления.

Скорость наведения можно плавно изменять от 0,1 до 7 град/с при наведении по азимуту и до 5 град/с при наведении по углу возвышения.

Привод состоит из станции питания и двух приводов наведения: по углу возвышения и по азимуту. Оба привода выполнены но одинаковой принципиальной схеме. Наличие в схеме электромашинного усилителя (ЭМУ) позволяет плавно регулировать число оборотов исполнительного двигателя.

12. Вспомогательное электрооборудование служит для сигнализации, освещения прицела и состоит из переднего и заднего блоков, подкузовного фонаря и прибора Луч-С71М.

13. Радиооборудование служит для связи и состоит из радиостанции, усилителя мощности с блоком питания, установленных в кабине, и антенны. Усилитель мощности служит для увеличения дальности радиосвязи.

Для повышения боевых возможностей РСЗО БМ-21 «Град» к ней были разработаны следующие типы неуправляемых реактивных снарядов:

– осколочно-фугасный снаряд М-21 ОФ;

– усовершенствованный осколочно-фугасный снаряд 9М22У;

– зажигательный снаряд 9М22С;

– осколочно-фугасный снаряд с отделяемой головной частью 9М28Ф;

– осколочно-химический снаряд 9М23, по основным летно-техническим характеристикам соответствующий снаряду М22С;

– агитационный снаряд 9М28Д;

– дымокурящий снаряд 9М43;

– осветительный снаряд 9М42 для системы «Иллюминация»;

– снаряд 9М28К с кассетной головной частью с противотанковыми минами ПТМ-3;

– снаряд 9М16 с кассетной головной частью с противопехотными минами ПОМ-2;

– снаряд для имитации воздушных целей для обучения расчетов зенитных комплексов и разработки новых зенитных ракетных систем;

– комплект снарядов 9М519-1-7 («Лилия-2») для постановки радиопомех в диапазонах КВ и УКВ;

а также другие типы снарядов.

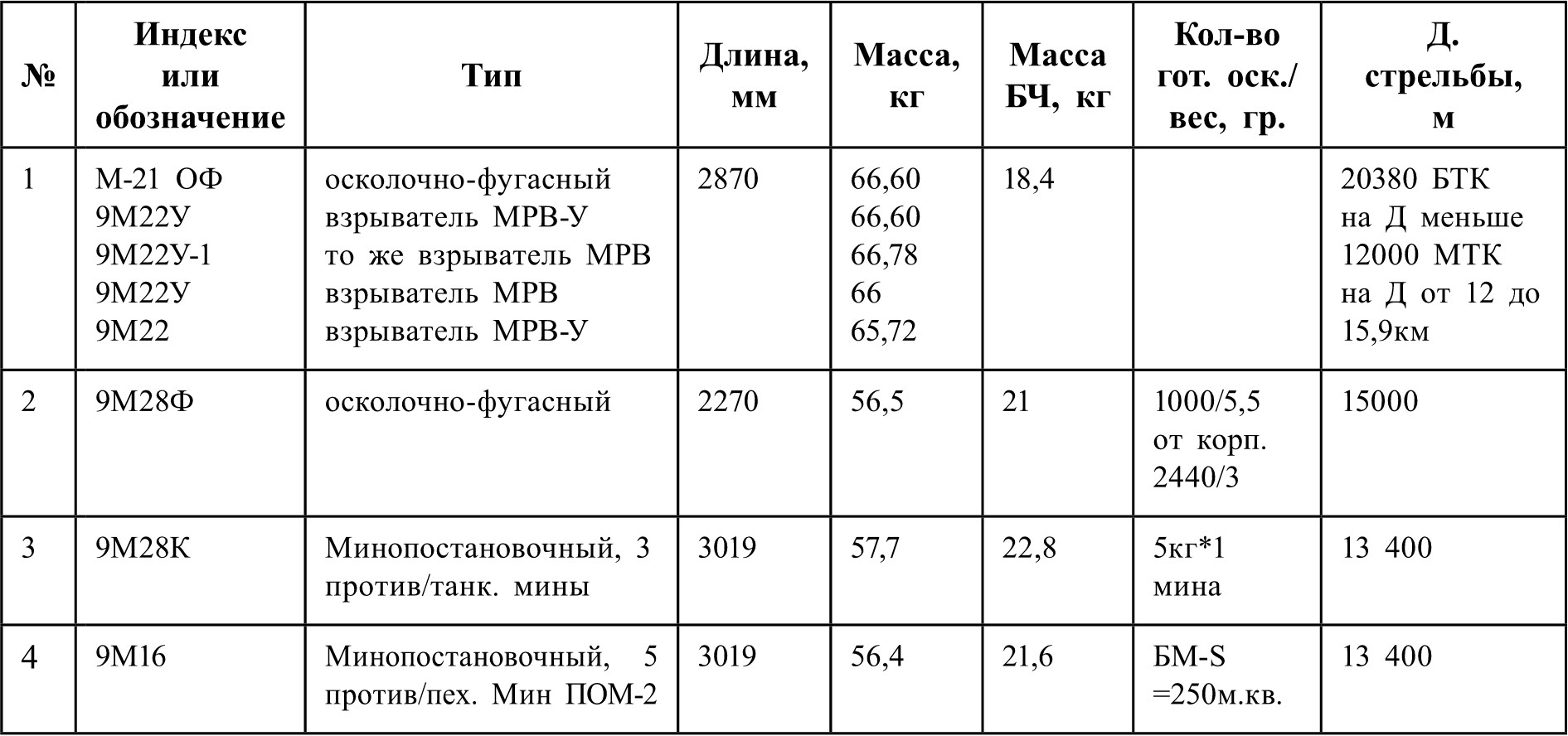

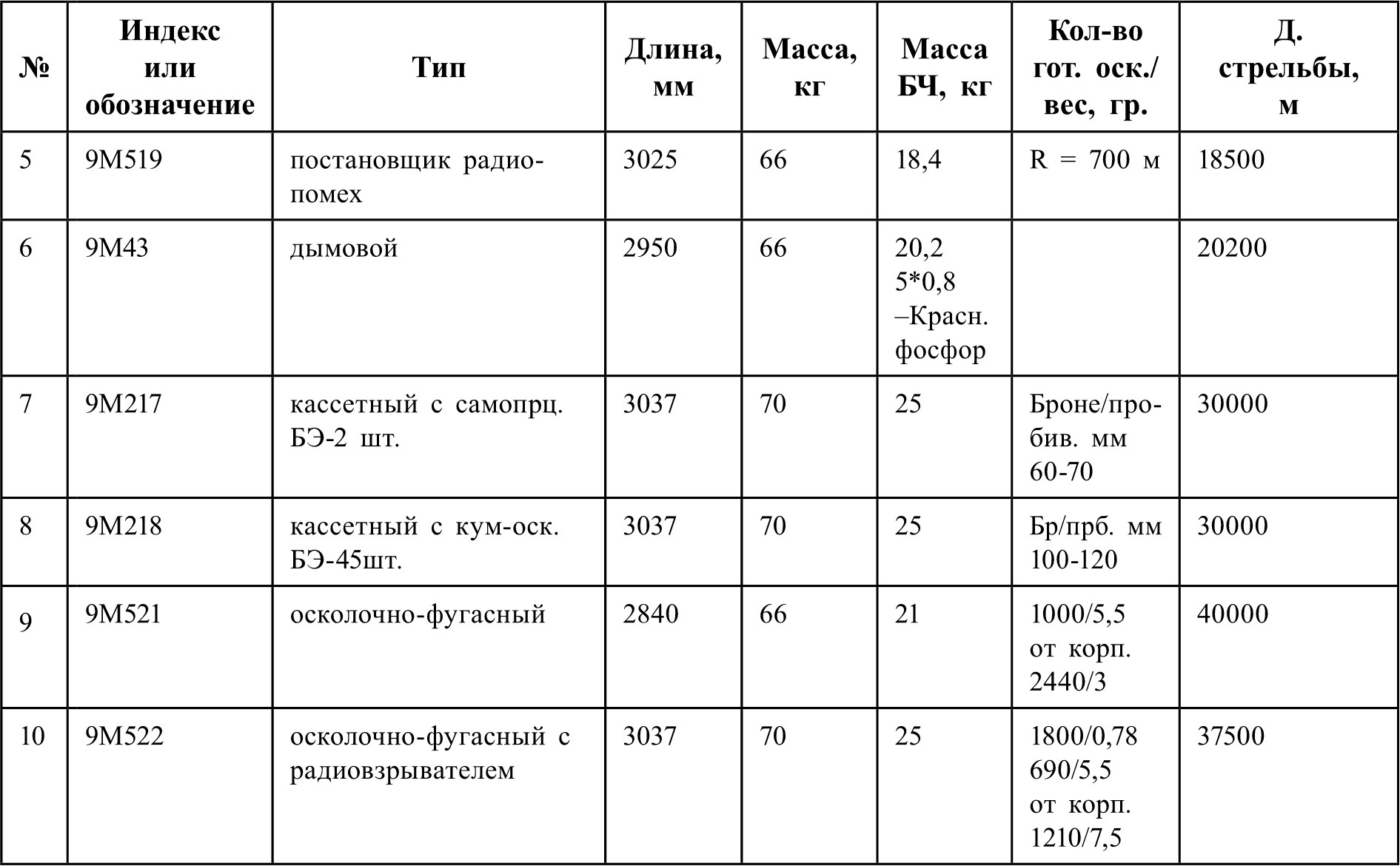

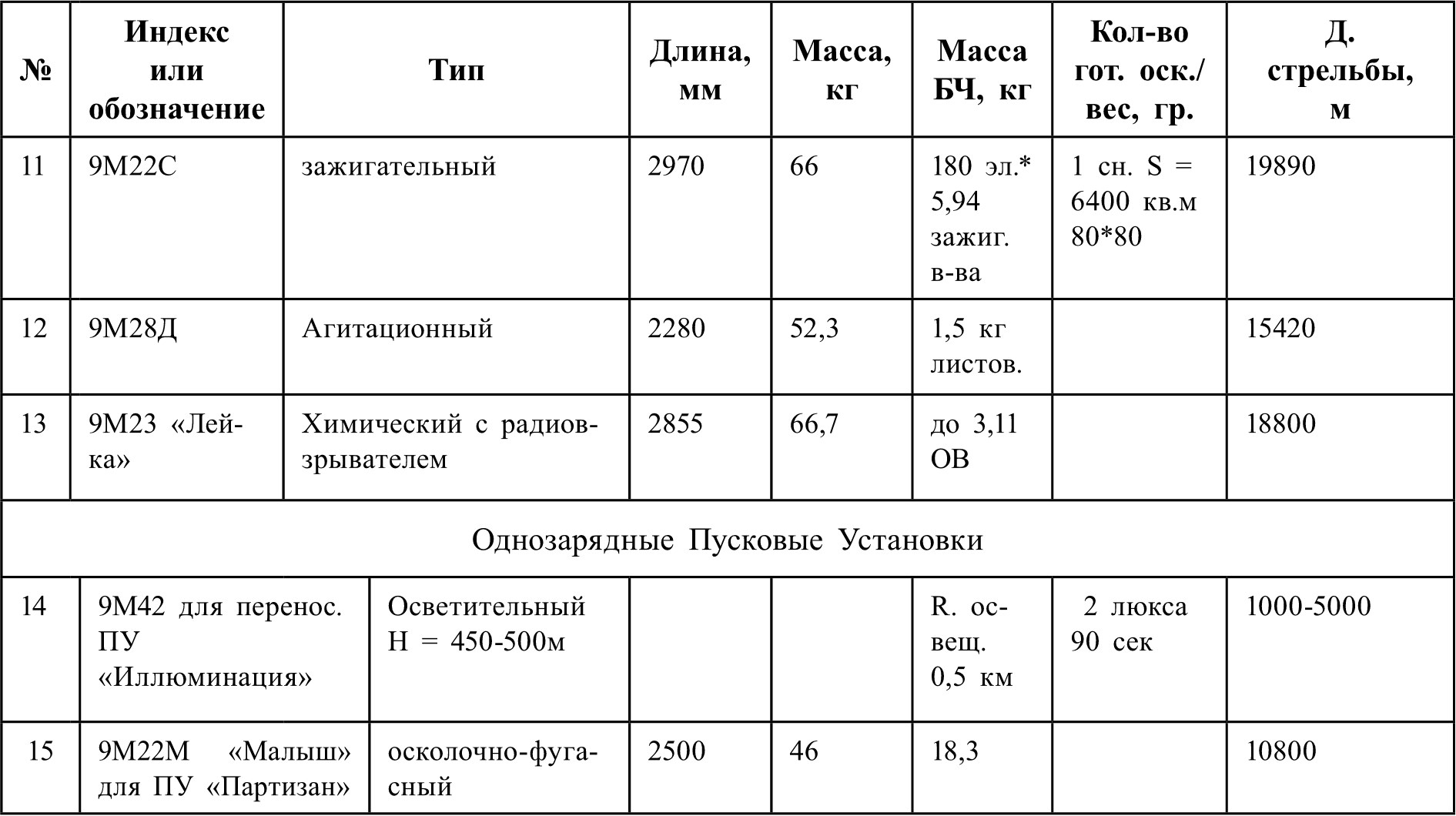

Основные ТТХ реактивных снарядов 42

1. Назовите типы боеприпасов к боевой машине БМ-21.

2. Доложите тактико-технические характеристики снаряда М-21 ОФ.
