В России подобные установки выглядели более продвинуто. Это были средства залпового огня для пуска боевых ракет – бутки и ящики для одновременного запуска («вдруг») пяти ракет 4 .
Ракетное оружие постоянно совершенствовалось. В 1813 году в союзной армии во время сражения под Лейпцигом находилась английская ракетная батарея, она была придана войскам графа Воронцова. Батарея успешно действовала против французской кавалерии, запуская ракеты со специальных станков-лафетов, одновременно по пять ракет 5 .
4
С.В. Гуров. Реактивные Системы Залпового огня. Обзор. Под общ. ред. акад. РАРАН, д.т.н., проф. Н.А. Макаровца. Тула: Пересвет, 2006. 432 с. ISBN 5-86714-282-5. С. 14.
Соч. Данилова. Довольное и ясное показание, по которому всякой сам собою может приготовлять и делать всякие фейерверки и разные иллюминации. М.: Университетская Типография, 1822. С. 32.
О стеллажах, фейерверочных корпусах и нечто о расположении увеселительных огней. Санкт-Петербург. В типографии I.Iоаннесова 1820 года. С. 41, 42, 43. Вклейка Т: IX. ф:46, ф:47, ф:48.
Рукопись российским книгам для чтения из Библиотеки Александра Смирдина Систематическим порядком расположенная. В четырех частях, с приложением: Азбучной Росписи имени Сочинителей и переводчиков, и Краткой Росписи книгам по азбучному порядку. – Санкт-Петербург в типографии Александра Смирдина. 1828. С. XXII (начало книги. Азбучная роспись) и С. 333.
5
Метательные ракеты / Лекции 1-го юнкерского класса Михайловского 185?. С. 24. Константинов 1-й. Полковник. Некоторые сведения о введении и употреблении боевых ракет в главных иностранных европейских армиях // Морской сборник. №10. Октябрь 1855 г. С. 271, 272, 299. Константинов К.И. Боевые ракеты. Добавление к курсу Г.Л. Весселя. 186?. С. 8.
В Англии применялись полевые ракетные станки. Один из них состоял из плоского ящика на 2-х колесах, в котором размещались ракеты. Над ним были расположены 8 медных ракетных труб около 12 футов длиной, которым можно было придавать различные углы возвышения специальным механизмом, состоящим из железной подпорки и зубчатой полосы.
С казенной части эти трубы закрывались обитой листовым железом доской, при помощи которой происходило заряжание ракеты в трубу. Огонь для всех восьми ракет передавался через специальный затвор (ружейный замок).
Во Франции имелись подобные пусковые устройства, из которых было возможно стрелять сразу всеми ракетами.
В США во время Гражданской войны 60-х годов XIX века применялись ракеты, запускаемые с легких станков. Они имели четыре трубы из железа, длиной около 8 футов (2438,4 мм) каждая 6 .
В России в конце XVI – начале XVII веков применялись ракеты с сигнальными, осветительными и зажигательными головными частями. В конструкции пиротехнических ракет XVIII века можно выделить боевую (головную) часть (ГЧ), ракетную часть и боковой стабилизатор (боковой ракетный хвост), который крепился сбоку к корпусу ракеты. В целом, данная конструктивная схема (головная часть и ракетная часть с блоком стабилизатора) используется в большинстве современных боеприпасов реактивной артиллерии, как в России, так и за рубежом.
6
[89]http://www.spaceline.org/history/2.html.
В 1680 году в Москве было построено первое специальное «ракетное заведение» по производству порохов и комплектующих для сигнальных и фейерверочных ракет. Кроме того, такие ракеты производила пиротехническая лаборатория в Санкт-Петербурге 7 .
В начале XVIII века под личным руководством Императора России Петра I была создана 25-мм (1-фунтовая) сигнальная ракета образца 1717 года 8 . Она достигала высоты 1000 метров за 4-5 секунд, потом опускалась в течение 12-15 секунд. Эта ракета находилась на вооружении Русской Армии 150 лет 9 .
7
Боевые реликвии. Путеводитель по залам Военно-исторического музея артиллерии, инженерных войск и войск связи. М.: Воениздат 1983. С. 79.
8
Военные знания № 11. 1971. С. 30; Техника и Вооружение. № 2. 1976. С. 46.
9
Н.Ф. Рождественский. Артиллерийское вооружение. Часть II. Орудия Советской артиллерии. Минометы. Реактивное оружие. М.: МО СССР, 1986. С. 267.

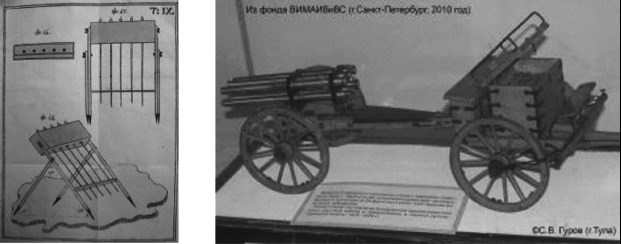

Рис. 1.2. Модель станка с передком лафетного типа с 6-ю трубчатыми направляющими для одновременного пуска шести 20-фунтовых ракет конструкции Ракетного заведения.
Из фонда ВИМАИВиВС (Россия, г. Санкт-Петербург, 2010).
Первые образцы отечественных боевых ракет были разработаны после Отечественной войны 1812 года А.И. Картмазовым. Но так как разброс ракет был значительным, они не были приняты на вооружение Русской армии.
В Русской Армии боевые ракеты впервые были приняты на вооружение в конце первой четверти XIX века. Их разработчиком стал Александр Дмитриевич Засядко (1779–1837 гг.). В 1815 году на личные средства он организовал лабораторию, а спустя два года изготовил опытные образцы ракет калибра 50,8, 63,5, 76,2 и 101,6 мм. Дальность полета ракеты калибра 50,8-мм была 1600 м, калибра 101,6-мм – 2700 (3000) м. Их боевое крещение состоялось в 1825 году на Кавказе, ракеты также применялись во время Русско-турецкой войны 1828–1829 годов. Они устанавливались и на речных судах 10 .
10
Соч. Данилова. Довольное и ясное показание, по которому всякой сам собою может приготовлять и делать всякие фейерверки и разные иллюминации. М.: Университетская Типография, 1822. С. 32.
Генерал-лейтенант А.Д. Засядко провел испытания с 6-заряд-ного станка с направляющими для ракет. Расходясь по траектории, ракеты достаточно кучно легли на грунт. При этом дальность полета составила 2888 сажень (6122,56 м; 1 сажень = 2,12 м) 11 .
В 1823–1825 годах в России были созданы и прошли испытания 4-х и 8-зарядные станки, а в 1826–1827 годах усовершенствованные 6-ствольные, которые были приняты на вооружение 12 . Приоритет был отдан 6-зарядным станкам, которые поступили в производство 13 .
11
Никитин Ю.А. Шпага Александра Засядко: Повесть. К.: Молодь, 1979. С. 128, 130-132.
12
Сайт ВИМАИВиВС (г. Санкт-Петербург).html
О зажигательных ракетах (Конгревских) // Военный журнал по Высочайшему Его Императорского Величества соизволению издаваемый Военно-ученым комитетом. №. III. C 2-мя чертежами. Санкт-Петербург. Печатано в Военной типографии Главного Штаба Его Императорского Величества, 1828. С. 135,136. Конструкторское бюро “Арсенал” 1949-2009. Под редакцией Седых В.Л. СПб.: Комильфо, 2009. С. 7.
13
Сайт ВИМАИВиВС (г. Санкт-Петербург).http://artillery-museum.ru/ru/schema-8.html http://rgantd.ru/vzal/60let/60let_katusha.php.
В ходе русско-турецкой войны (1828–1829 гг) именно эти станки применялись для поражения противника 14 .
К 20-м годам XIX века были сконструированы несколько типов многозарядных пусковых станков. В 1820 году А.П. Демидов изготовил конструкцию рамного типа для залпа из пяти ракет.
Большая роль в конструировании и внедрении боевых ракет и пусковых станков принадлежит ученику и продолжателю дела А.Д. Засядко Константину Ивановичу Константинову (1817(1819)–1871 гг.). Разработав несколько современных для того времени машин и станков, он существенно усовершенствовал технологию производства ракет. Им были созданы принципиально новые приборы, с помощью которых исследовались процессы, происходящие в каморе ракетного двигателя, проанализированы и исследованы некоторые вопросы внешней баллистики.
14
Мельников П.Е. Старты с берега. М.: ДОСААФ, 1985. 96 с., ил. (Молодежи о вооруженных силах). С. 22.
