Более перспективным оказалось применение косвенных методов влагометрии с использованием известных физических явления, которые могли иметь тесную статистическую связь электрофизических параметров (сопротивления, тока, емкости, излучений и т. п.) с влагой в твердом теле.

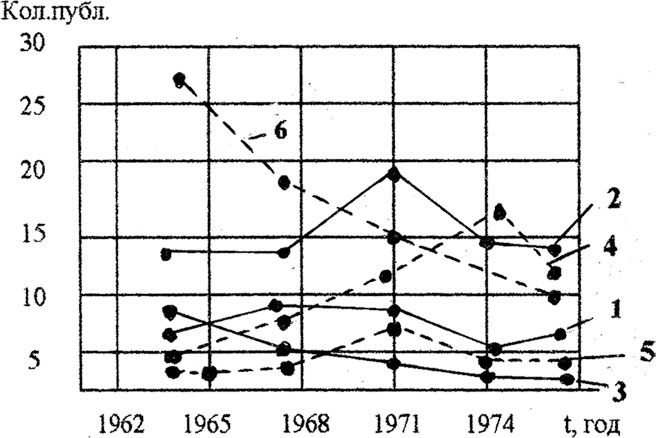

Рис. 2.1. Схематическое изображение удельного веса публикаций по методам влагометрии древесины.

1-методы высушивания; 2 – емкостный; 3 – кондуктометрический; 4 – сверхвысокочастотный; 5 – оптический; 6-радиометрический

Развитие прикладной влагометрии связано с развитием различных направлений в науке и технике. Появляется поле деятельности для экспериментов и реализации на практике. Мы провели анализ отечественных и зарубежных публикаций на основе тематических подборок по влагометрии, сделанными в Государственной Публичной библиотеке. Для этого использовались данные по развитию влагометрии 1962–1977 гг.

Было выявлено, что основное количество публикаций посвящено конструкциям приборов и работе с ними, примерно 40,8 %. За ними следуют публикации по емкостному методу – 12,8 %, сверхвысокочастотному 10,5 %, радиометрическому методу 9,5 %, методу высушивания 5,4 %, оптическим методам 2,9 %, кондуктометрическому методу 2,5 %. Для более наглядного представления тенденций развития каждого метода было построено схематическое изображение удельного веса публикаций по методам. Оно представлено на рис. 2.1.

Развитие этих методов требовало наличия материально-технической базы для разработки таких систем контроля. На начальном этапе развития влагометрии, используя постоянный ток, были разработаны первые простейшие Влаг с игольчатыми датчиками. Начало кондуктометрической (игольчатой) влагометрии было заложено в конце 19 – начале 20 века. До сих пор этот метод все еще остается живучим, несмотря на яростную критику его недостатков.

Развитие радиотехники и измерений позволило расширить исследования и решать проблему, измеряя связь влаги и емкости, диэлектрической проницаемости, электромагнитного затухания, комплексного сопротивления и т. п… Этот метод является более информативным и ему было уделено множество публикаций. Он более прост для реализации.

Для разработки кондуктометрических Ивлаг достаточно познаний в области измерений на постоянном токе, электротехнике, и древесиноведения.

Для разработки емкостных Бвлаг к этим знаниям необходимо добавить знания в области радиотехники, радиоприемных и радиопередающих устройств, измерительной технике, измерениях параметров диэлектриков, антенным устройствам, источникам стабильного питания радиочастотных устройств, конструирования высокочастотной радиаппаратуры и измерительной техники.

Развитие радиолокации позволило создавать излучатели и приемники сверхвысокочастотного (СВЧ) диапазона. В качестве СВЧ излучателей и приемников вместо иголок стали использоваться рупорные антенны различных форм, которые пронизывали своей энергией образцы древесины любой толщины насквозь. В зарубежной конкурентной борьбе специалисты по игольчатой влагометрии вводят клиентов в заблуждение, распространяя ложные слухи о том, что эти методы являются поверхностными. СВЧ энергия распространяется от рупора к рупору в свободном пространстве, где перемещается измеряемый материал. Этот метод обладает высокой проникающей способностью на любую глубину. Но он чувствителен к структуре древесину. Электромагнитный вектор излучаемой волны еще дополнительно вращается и искажает показания в древесине. На рис. 2.2 показана процедура измерения влажности таким методом.

Измерительный генератор устанавливается с одной стороны, а приемник с другой стороны объекта. В результате сквозного проникновения можно измерять влажность в любом материале любой толщины.

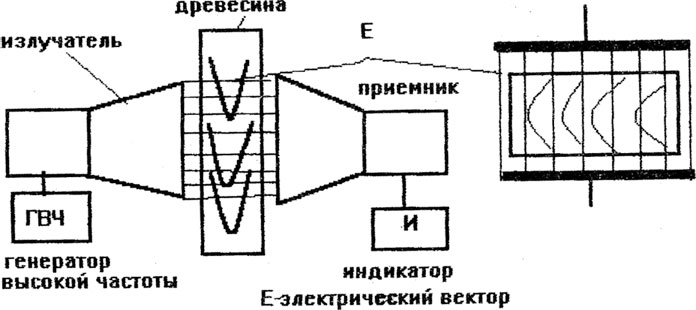

Рис. 2.2. Методы измерения влажности в свободном пространстве.

С точки зрения теории антенн древесина с ее наличием годовых колец и расположения срезов представляет собой диэлектрическую линзу. В ней наряду с имеющейся диэлектрической проницаемостью есть фактор диэлектрической линзы. Интерес к этому методу значительно усилился с развитием полупроводниковой техники СВЧ, появлению таких приборов, как: генераторы на диодах ГАННА, лавинно-пролетные диоды и арсенид-галлиевые транзисторы. В перспективе этот метод еще скажет свое веское слово. Для этого требуется использование микроЭВМ, способных вести обработку по многомерным методам измерения неоднородных в пространстве и времени веществ (древесины). Речь тут в данном случае может идти о развитии совершенно новых направлений таких как матричная и статистическая комбинационная влагометрия. Но это пока далекая перспектива. Для воплощения этих направлений требуется прорыв в области преобразователей влажности.

Развитие оптоэлектроники и инфракрасной техники позволило создать инфракрасные (ИК) Влаг. Но для использования в измерении влажности пиломатериалов они не пошли, несмотря на то, что могли охватывать весь диапазон влажности. Это связано с тем, что они имели очень малую глубину проникновения. Отраженный сигнал зависит от шероховатости поверхности. В настоящее время в ИК-области имеются полупроводниковые излучатели и приемники, в которых может быть применена электронная модуляция светового потока. Это позволяет создавать компактные системы контроля. Практически он может быть использован для контроля поверхностной влажности.

Радиометрический метод влагометрии получил свое бурное развитие после фундаментальных исследования, связанных с развитием атомной энергетики. Радиоизотопные Влаг несмотря на мощную государственную поддержку все же с трудом внедрялись в промышленость. Пользователи опасались радиоактивного заражения. После ряда катастроф, связанных с эксплуатацией атомных электростанций – этот метод был дискредитирован и почти полностью исключен для использования. Радиоизотопные приборы позволяют измерять плотность материала. Они могли быть использованы для введения поправки на плотность древесины.
