Мы видим, что при глубине проникновения на двух уровнях средняя влажность равна примерно Wср1=(9+12,1)/2=10,5 %. В тоже время на глубине она равна примерно Wср2=(13,5+14)/2= 13,7 %. Общее же значение будет равно примерно Wср3=(9+12,1+13,5+14)/4= 12,1 %.

Этим примером мы показываем, что даже правильно измеряя влажность одним и тем же влагомером мы получаем разные значения.

Так и Погр в распределении влажности с поверхности по слоям распределяется по отношению к средней:

dW1=-3,1 %, dW2=0 %, dW3=1,4 %, dW4=1,9 %.

Так какую же влажность брать за основу при таком замере?

Для расширения понятия о влажности, мы вводим такие термины как:

– действительная влажность – это реальная влажность, которая определяется при контроле с использованием метода высушивания.

– интегральная (средняя влажность) – она стремится к действительной влажности и определяется как среднее, состоящее из выборочных замеров с определенным числом. Этот параметр образуется в результате многократных замеров больших объемов пиломатериалов.

– дифференциальная влажность – это влажность, которая имеется в очень малом объеме древесины и определяется с применением метода высушивания.

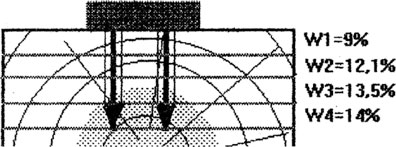

Рис. 9.2. Процедура измерения влажности Ивлаг с изолированным иглами.

Для точного измерения и юридически обоснованного способа измерения влажности необходимо использовать только прямой метод – метод высушивания. В этом случае усредненное значение будет равно примерно 12 %.

В связи с тем, что многие не особенно хорошо представляют построение статических (градуировочных) Град хар-к Влаг, то в данном выпуске мы покажем кратко как это сделать.

Град хар-ки необходимо строить при возникновении сомнений в показаниях данного Влаг, либо для случаев, когда для данной породы хар-ка не приводится.

Необходимо отметить, что построение Град хар-ки требует большой тщательности и аккуратности, грамотного выбора (в соответствии с ГОСТ 16588–79) класса весов, сушильного шкафа, образцов древесины. Количество образцов должно быть не менее 20 штук для каждой точки диапазона. Существует множество «мелочей», не соблюдение которых может свести на «нет» всю работу по градуировке. Поэтому лучше эту работу доверить специалистам.

Образование суммарной Погр от измерения влажности эталонным способом представлено на рис. 10.

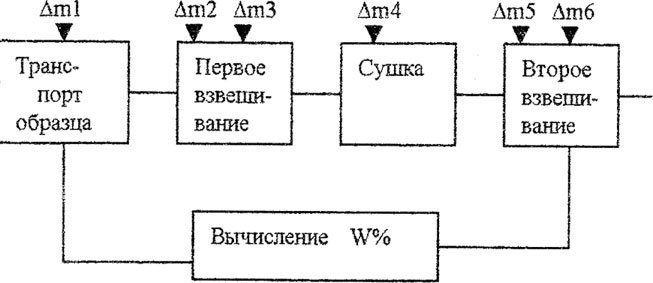

Рис. 10. Процедура образования суммарной Погр при измерении влажности эталонным методом.

m1 – изменение влажности при транспортировке образца,

m2 – Погр при взвешивании,

m3 – изменение веса при взвешивании,

m4 – Погр при изменении температуры сушки от 90 до 160 град С изменяется от +0,4 до – 1,25%W, включается удаление летучих и вытекание смол,

m5 – поглощение влаги из окружающей среды и эксикатора,

m6 – Погр взвешивания абсолютно сухого образца

Пример: Wобщ при Погр взвешивания 0,01 г для лущеного шпона влажностью 10 % и массой 5 г равна 0,46 %.

Построение Град хар-ки производится путем сравнения показаний прибора и значений влажности, полученных методом высушивания.

Первоначально необходимо отобрать образцы древесины для градуировки. Для этого собирают образцы древесины из трех партий разной влажности. Образцы первой партии должны давать показания в первой трети шкалы. Образцы второй партии – во второй трети шкалы и образцы третьей партии в третьей трети шкалы.

Затем поочередно влажность всех образцов определяется с помощью градуируемого Влаг и метода высушивания. Каждый проверяемый образец должен иметь два показания по градуируемому Влаг – прибору и по действительной влажности.

Данные заносятся в таблицу № 10.1.

Табл. № 1. Таблица данных для определения влажности при градуировке

где: N – номер образца m вл. – масса образца до сушки, г m сух – масса образца после сушки, г W – влажность образца,% П – показания прибора, мка

Затем в каждой группе вычисляется среднее значение влажности

и среднее значение показаний прибора

По полученным усредненным точкам в координатах W% и П строится график. Пример такого графика представлен на рис. 9.4.

Рис. 10. Град хар-ка ИВлаг, построенная по средним точкам.

В отличии от многих диэлектриков древесина имеет ряд особенностей, которые не позволяют представить ее как простое электрическое сопротивление. Древесина неоднородна. В ней существуют годовые слои с разной плотностью. Электрическое сопротивление вдоль и поперек волокон также сильно отличается. В древесине имеются смолы, распределенные неравномерно по объему, различные химические включения в виде солевых и щелочных отложений, которые влияют на величину электрического сопротивления. Кроме этого существуют сотни пород древесины с разными физико-механическими и электрическими свойствами.
