В соответствии с этим направлением, компания ООО ФПК «Космос-Нефть-Газ», г. Воронеж, разработала и изготовила для компании ООО «Лукойл-Нижневолжскнефть», г. Астрахань, блочно-модульную станцию управления фонтанной арматурой СУФА77 для морской ледостойкой стационарной платформы ЛСП-1 нефтегазоконденсатного месторождения им. В. Филановского.

Рис.1. Морская ледостойкая стационарная платформа ЛСП -1 нефтегазоконденсатного месторождения им. В. Филановского

Конструктивно станция управления СУФА77 разделена на следующие основные составные части:

– насосно-аккумуляторная установка, включающая силовое гидравлическое оборудование, необходимую пусковую и регулирующую арматуру, гидравлический предохранительный контур, модуль контроля возгораний и аварийных выключений;

– восемь модулей управления эксплуатационными скважинами;

– один модуль управления газонагнетательной скважиной;

– два модуля управления водонагнетательными скважинами;

– электрооборудование и комплекс программно-технических средств.

Станция управления СУФА 77 управляет одиннадцатью скважинами:

– восемью эксплуатационными скважинами;

– двумя водонагнетательными скважинами;

– одной газонагнетательной скважиной.

Конструкция станции после ее дооснащения дополнительными модулями позволяет управлять восемнадцатью скважинами, а именно:

– тринадцатью эксплуатационными скважинами;

– тремя водонагнетательными скважинами;

– двумя газонагнетательными скважинами.

Одной из отличительных особенностей станции управления СУФА77 является то, что она не имеет единого шкафа для размещения оборудования, при этом ее составные

части компактно размещены в отдельном помещении.

Схема размещения блоков станции управления СУФА77

1 – насосно-аккумуляторная установка;

2 – модули управления эксплуатационными скважинами;

3 – модуль управления газонагнетательной скважиной;

4 – модули управления водонагнетательными скважинами;

5 – электрооборудование и комплекс программно-технических средств.

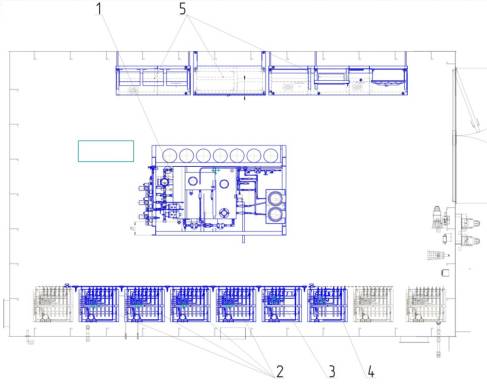

Рис. 2. Схема размещения блочно-модульной установки СУФА 77

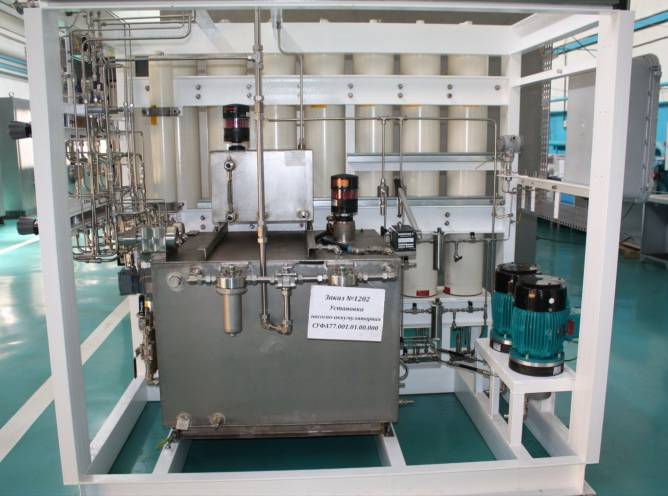

Рис.3. Насосно-аккумуляторная установка станции управления СУФА 77

а) б) в)

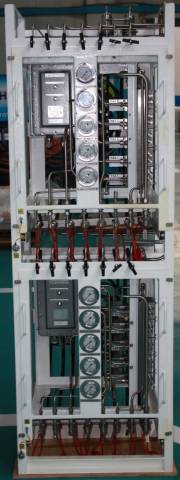

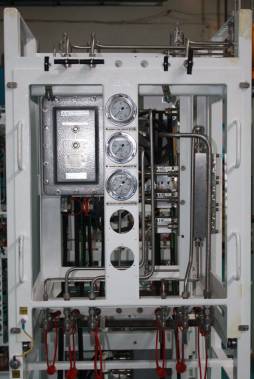

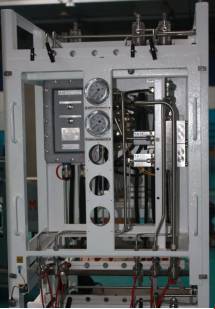

Рис. 4. Модули управления

а) эксплуатационной скважиной

б) водонагнетательной скважиной

в) управления газонагнетательной скважиной

В конечном итоге применение блочно-модульных конструкций для обустройства месторождений углеводородов позволит более оптимально разместить оборудование в замкнутом пространстве (помещении), сократить сроки и снизить затраты на монтаж и пусконаладочные работы на морской платформе. Суммарное ожидаемое снижение расходов составляет до 20%.

Освоение более глубоких акваторий шельфа потребовало создания более совершенных конструкций МП. Основные требования, учитываемые в современной проектной документации, приведены ниже:

– эффективность – конструкция должна наилучшим образом соответствовать своему функциональному назначению;

– надежность – вся конструкция в целом и ее элементы должны без повреждений противостоять нагрузкам на них и воздействиям в условиях эксплуатации, особенно штормам, ледовой нагрузке и сейсмическим воздействиям;

– долговечность – с безотказной работой в течение установленного срока ее эксплуатации;

– технологичность – при проектировании необходимо устанавливать соответствующие производственно-технические возможности изготовления, транспортировки, монтажа в море, предусматривать удобство в эксплуатации и возможность усиления конструкций;

– экономичность – затраты на проектирование, изготовление, монтаж и эксплуатацию должны быть минимальными;

– компактность и эргономичность – для возможности размещения оборудования в стесненном пространстве и удобства обслуживания;
