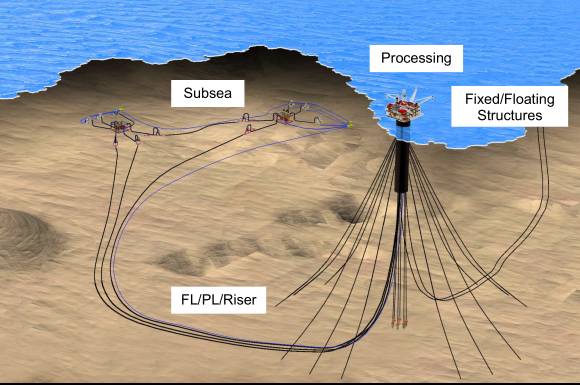

Для морской добычи требуется обычно 4 основных элемента, как показано на рис. 1.9.

– подводная система

– система гибких трубопроводов и стационарных трубопроводов, подъемные системы и стояки

– стационарные или плавучие платформы и устройства (системы, баржи, суда)

– эксплуатационное надповерхностное оборудование на платформе или системе

Рис. 1.9. Основные элементы морской добычи

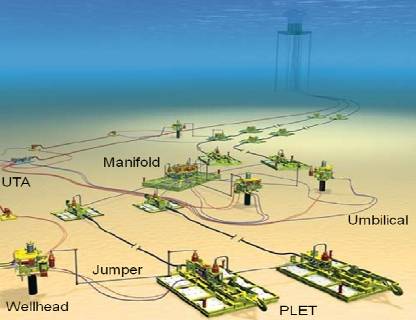

Подводные системы

Подводный системы могут быть разбиты на три части следующим образом:

– скважинное оборудование (елка) и манифольд (коллектор),

– система управления – модуль подводного контроля и система остановки добычи

– система связи – перемычки и трубопроводы.

Рис. 1.10. Подводные системы морской добычи

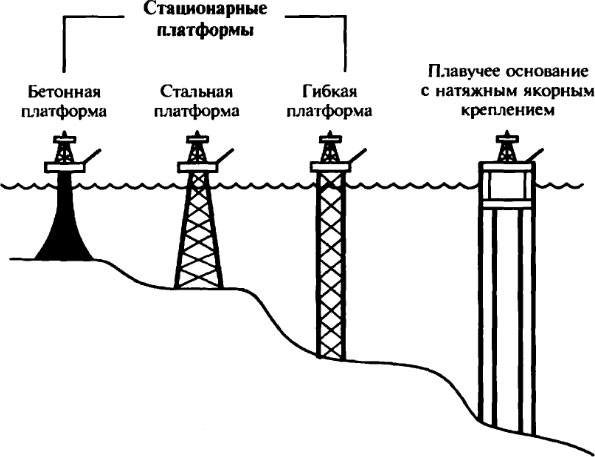

Конструкции стационарных и плавучих платформ, рис. 1.8, а также суда для проведения поисковых работ и добычи нефти и газа при всех своих различиях имеют необходимый комплект оборудования и помещения для работы и жилья. В районах с мягким климатом и неглубокими водами для различных типов работ могут устанавливаться отдельные специализированные платформы. В районах с суровыми условиями и глубокими водами количество и размер платформ ограничивается до минимума. Так, в мелководных районах Юго-Восточной Азии отдельно установлены буровые, добывающие, жилые и факельные платформы, тогда как в Северном море каждая платформа охватывает все упомянутые функции.

Рис. 1.11. Варианты систем бурения и разработки глубоководных скважин

Объединенная добывающая, буровая и жилая платформа с возможным нефтехранилищем и подачей нефти на погрузочные шельфовые сооружения требует тщательного планирования размещения оборудования и точного анализа безопасности функционирования комплекса.

Работа на шельфе связана с необходимостью длительного пребывания персонала на колеблющейся платформе, осложнена суровыми природными условиями, что ведет к дополнительным эмоциональным нагрузкам. В некоторых районах мира в случае ураганов или тайфунов обслуживающий персонал эвакуируется с платформы. Любой разлив нефти на шельфе значительно труднее нейтрализовать, чем на суше.

Разработка морских месторождений, добыча, подготовка и транспорт углеводородов отличаются непрерывным производственным циклом и должны вестись круглый год, даже тогда, когда море покрыто льдом. В последние годы проводятся испытания комплексов оборудования подводной эксплуатации морских месторождений в ледовых условиях.

В процессе разработки морских месторождений требуется надежное сообщение между отдельными объектами. Как уже указывалось, доставка грузов на судах при волнении свыше 4 баллов затруднена. Малая глубина акватории в местах разработки (например, район Нефтяные камни в Азербайджане) вынуждает создавать эстакады как средство сообщения между объектами промыслов.

В последнее время при разработке малодебитных месторождений, а также на первом этапе освоения месторождений с большими извлекаемыми запасами используются плавучие установки. Как показал опыт, на Каспийском море плавучие буровые установки способны проходить в год до 15 тыс. м скважин со скоростью 1200-1600 м в месяц.

Для выполнения разведочного и эксплуатационного бурения при глубине моря до 100 м используют самоподъемные плавучие буровые установки (ПБУ). При большей глубине – полупогружные буровые установки и буровые суда. В настоящее время в эксплуатации находятся более 100 самоподъемных ПБУ и примерно по 50 полупогружных ПБУ и буровых судов. Для обеспечения этими установками нефтедобывающих компаний создана целая отрасль кораблестроения.

СТАЦИОНАРНЫЕ ПЛАТФОРМЫ

В настоящее время во всем мире насчитываются тысячи морских стационарных платформ (МСП), построенных на глубинах от 10 до 300 м, на шельфах всех пяти континентов нашей планеты, в основном на незамерзающих акваториях. В последние годы развернулось проектирование и опытное строительство МСП для замерзающих акваторий шельфа.

Наиболее эффективно использование МСП при кустовом методе освоения глубоководных месторождений нефти и газа. Стоимость МСП с оборудованием при освоении нефтегазовых месторождений может составить до 45-50% от полной стоимости обустройства месторождения, а срок службы таких сооружений достигает 20-50 лет и более.

МСП должны удовлетворять жестким требованиям надежности конструкций и безопасности персонала в течение всего периода эксплуатации с учетом наиболее суровых внешних воздействий. Их прочность и устойчивость в условиях незамерзающих акваторий определяется в основном воздействием штормовых волн на опорные части МСП, а в условиях замерзающих акваторий – нагрузками от ледовых полей.

Приведем некоторые цифры. За время существования СССР за 40 лет на нефтяных и газовых месторождениях Каспийского моря построено более 400 км сооружений эстакадного типа, около 1500 морских стационарных платформ, десятки самоподъемных и полупогружных плавучих буровых установок, проложены подводные нефтегазопроводы, сооружено много объектов обустройства нефтегазопромыслов.

Площадь нефтегазоносных полей в России составляет около 6 млн. кв. км. Кроме Каспийского моря перспективными по добыче нефти и газа являются Черное, Азовское, Балтийское и Аральское моря, а также моря Дальнего Востока. Активно разрабатываются месторождения шельфа Северного Ледовитого Океана.

Несмотря на большие материальные затраты, связанные с разработкой нефтегазовых месторождений, себестоимость нефти, добываемой из морских месторождений, почти в 2 раза ниже по сравнению со средней себестоимостью нефти, добываемой на суше Азербайджана.
