1.2. Отсутствуют требования по степени линейности характеристики, например: «не менее чем до открытия 60% или выше».

1.3. Проблемой при использовании седловых клапанов могут стать протечки через узел «шток – сальник». Отмечено, что основные выбросы в цеху происходят через регулирующие седловые клапаны.

1.4. При использовании седловых клапанов дополнительной проблемой может стать необходимость постоянных перенастроек для соответствия заданному сигналу. Косвенно, специалисты КИПиА могут стремиться к установке т.н. наиболее «слабых» настроек, что снижает быстродействие систем и приводит к потере качества управления. Если настройки не меняются, то качество управления, как правило, падает. Для устранения подобных явлений, необходимо периодически проводить диагностику работы на соответствие выполнения сигнала заданию. Эффективность применения современной системы АСУ ТП при слабых настройках будет резко снижена. Пример анализа роста дисперсии ошибки со временем из-за слабых настроек показан на рис. 13 (по данным КЦ Промконсалт ВШТЭ СПбГУПТД, Санкт-Петербург).

Рис. 13. Зависимость дисперсии ошибки от коэффициента усиления К при различных возмущениях.

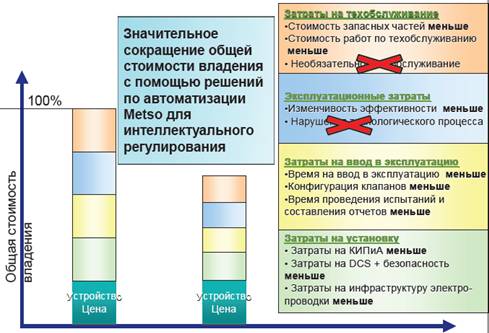

Ниже и доказательство этого, построенного на анализе внедрения многих АСУ ТП с разными исполнительными устройствами. Заметно падение эффективности применения современной системы АСУТП при применении неэффективных исполнительных устройств, рис.14.

Рис. 14. Графики изменения показателей П1, П2 и П3 проекта АСУ ТП при различных вариантах модернизации регулирующей арматуры

1.5. В спецификации отсутствуют требования к позиционированию клапанов и позиционерам, способным работать в современных АСУ ТП.

1.6. При использовании седловых клапанов вероятно увеличение требований к насосам, чтобы обеспечить преодоление появляющихся дополнительных гидравлических сопротивлений. Гидравлическое сопротивление седловых клапанов достигает 4–6, тогда как у полнопроходных шаровых кранов и заслонок – 0,2.

1.7. Для уменьшения гидравлических сопротивлений будет выгоднее работать не в традиционной области 50–60% открытия, а выше.

2. Наличие большого числа элементов, имеющих значительные возможности для унификации, например, поворотные заслонки для регулирования и отсечки в ручном и автоматическом исполнении могут быть унифицированы.

3. Применение в схеме клапанов в варианте «отсечной – регулирующий», особенно для участков с обратным противодавлением среды.

4. Использование специализированного решения с фланцами.

ТРУБОПРОВОД

– Установка новых клапанов в существующую трубопроводную обвязку. При этом заужение трубопровода для обеспечения регулирования (по опросным листам) может достигать более 50%.

– Зарастание трубопровода является одной из главных проблем. Степень зарастания трубопровода может достигать 70%. Пример по опросу специалистов: зарастание трубопровода 600 мм в диаметре с уменьшением диаметра до 100 мм.

– Необходимость учета обслуживания трубопровода с применением заглушек.

– Большая доля чугунных трубопроводов.

– Требование повышения коррозионностойкости для участков аммонизированного рассола. Аммонизированный рассол представляет собой агрессивные растворы из САР с температурой до 70оС и жидкость ПГКл-1 с температурой до 38–40оС.

ТЕХПРОЦЕСС

1. Высокая вероятность изменения показателей регулируемой среды в зависимости от минимального изменения параметров среды и технологического режима.

2. Высокие максимальные расходы для многих контуров подачи газовых сред. При этом имеется значительная разница между максимальным и минимальным расходом.

3. Наличие участков с вредными условиями труда в связи с высокой вредностью производства. Высокий класс герметичности для участков подачи ядовитых сред, характеризующихся высокой щелочностью. Наиболее характерными средами являются Н2S и NH3.

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

1. Проблемы с наличием обученного персонала.

2. Несмотря на заявленные требования по безопасности – отсутствие требований по сертификации по ограничению выбросов, например, сертификации по летучим выбросам (fuggitive emissions).

3. Наличие значительных неопределенных вибраций трубопровода, гидроударов, срывов потока.

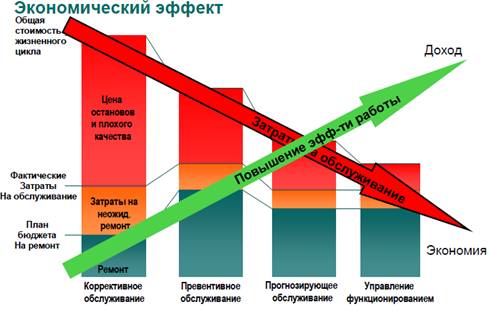

4. Отсутствуют требования к эксплуатации, обслуживанию и сервису клапанов.

5. Требование большего внимания к обслуживанию арматуры, в частности, снижения веса. Это позволяет уменьшить количество обслуживающего персонала до 1 человека вместо 2-х и более.

6. Быстрый износ клапанов приводит к выходу из строя клапанов в течение до 2-х мес. (известковое молочко).

Проблема выбора клапанов для спецификации, понятая как одна организационно-техническая проблема, была обобщена, как показано на рис.15.

Рис. 15. Диаграмма Исикавы организационно-технических проблем на содовом предприятии

Проблемы оказались во многом взаимосвязаны. По экспертным оценкам специалистов предприятия в большей степени регулирующая арматура оказалась связана с техпроцессом и эксплуатацией. Запорная арматура – с трубопроводом.
