Вернемся к IP адресу сетевой карты. На данный момент существуют две версии IP адресов, IPv6 и IPv4, разница между ними в количестве байт, выделяемых для идентификации адреса или, говоря простым языком, они различаются длиной адреса. Пример IPv4 адреса: 192.168.1.100. Пример IPv6 адреса: FE:BA:76:32:FE:BA:76:32. Вы можете спросить, для чего же придумали более сложную версию IP адресов? Дело в том, что когда на свет появилась глобальная сеть интернет, никто даже не мог себе представить, что объема адресов IPv4 формата может не хватить для всех потребностей глобальной сети, ведь в этом формате мы можем идентифицировать 4,22 миллиарда уникальных адресов.

Но цифровой прогресс рос с огромной скоростью, и количество устройств в сети интернет с каждым годом росло в геометрической прогрессии! Адресов стало не хватать, и тогда ввели новую версию формата IPv6, благодаря которому можно задать 34*1037 адресов! Но так как мы зачастую настраиваем нашу личную локальную сеть, вероятность того, что мы исчерпаем лимит адресов IPv4 стремится практически к нулю, поэтому вполне достаточно использование более простой версии IP адреса.

Довольно теории, давайте уже перейдем к практике, а именно к непосредственной настройке адресов. На разных консолях, устройствах и контролерах интерфейс настройки IP адреса выглядит по-разному в зависимости от каждого производителя. Я предлагаю рассмотреть самые распространенные опции, которые предоставляют операционные системы Windows и MAC OS.

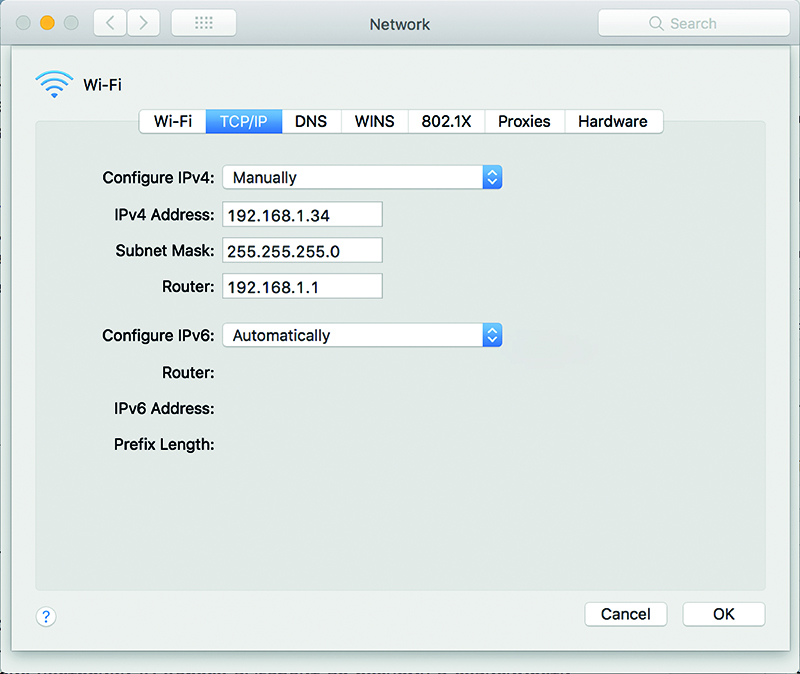

Окно настройки сетевой карты системы MAC OS

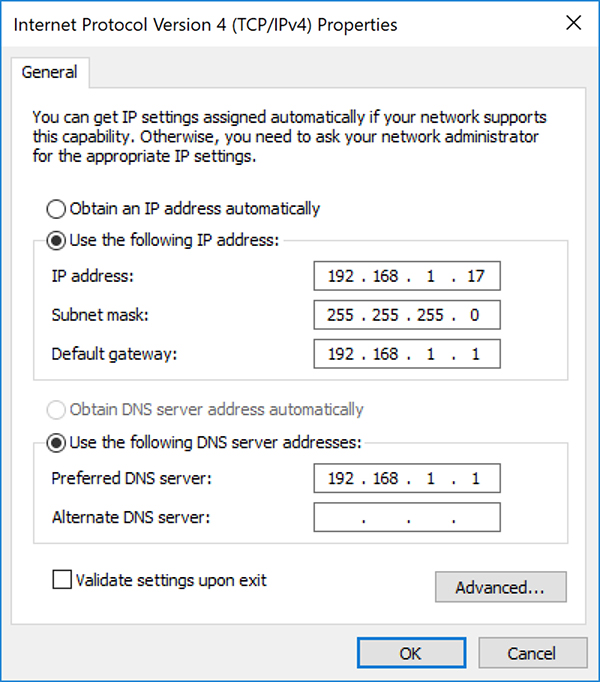

Окно настройки сетевой карты системы Windows

Ниже мы с вами затронем настройки таких параметров сетевой карты, как IP адрес, маска подсети (Subnet mask), Router (Defaulte gateway) и DNS Server.

Начнем с IP адреса. Возникает вопрос, какой диапазон адресов необходимо выбрать для наших устройств в сети? На самом деле, он может быть каким угодно, но все же стоит придерживаться правил, которые устанавливает всемирная организация IANA (Internet Assigned Numbers Authority). Функционал этой организации очень широк, но одна из ее задач – следить за тем, чтобы не было хаоса с адресами в сети интернет. Поэтому они четко регламентировали диапазоны адресов для локальных сетей. Ниже представлены эти диапазоны.

10.0.0.0 – 10.255.255.255

172.16.0.0 – 172.31.255.255

192.168.0.0 – 192.168.255.255

Раньше в этом списке был также диапазон адресов 2.x.x.x, но позже IANA исключила его из списка допустимых адресов локальных сетей. Вы можете выбрать любой из этих диапазонов и устанавливать адреса для ваших устройств и компьютеров, главное только, чтобы диапазон был один и тот же.

Но также немаловажная настройка сетевой карты – маска подсети! Я встречаюсь довольно часто с ситуацией, когда многие специалисты не знают, для чего вообще это нужно! Давайте разберемся. Итак, маска подсети позволяет нам разделить в пределах одного адресного диапазона сеть на несколько независимых подсетей. Разберем на примере.

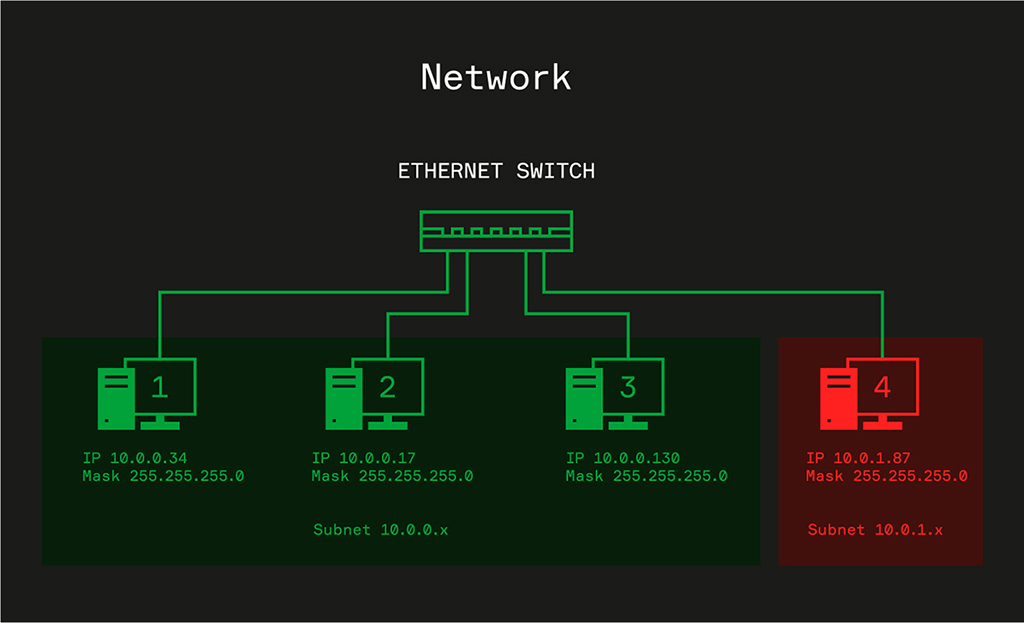

Возьмем адресное пространство 10.x.x.x. Если мы хотим максимально закрыть нашу сеть, мы устанавливаем маску подсети 255.255.255.0. В этом случае, если мы хотим, чтобы наши компьютеры были в одной подсети и могли друг друга видеть, то их IP адреса должны иметь одинаковые первые три цифры адреса. К примеру, 10.0.0.x. Диапазон адресов нашей подсети будет составлять от 10.0.0.1 до 10.0.0.255. Но если в этом случае один из компьютеров будет иметь IP адрес 10.0.1.87, то он будет находиться в другой подсети (10.0.1.1—10.0.1.255), и для первой подсети он будет не виден.

Как же сделать четвертый компьютер видимым для всех остальных компьютеров? Есть два способа. Первый способ – ввести четвертый компьютер в адресное пространство подсети

10.0.0.x. Для этого нужно изменить IP адреса четвертого компьютера, к примеру, на 10.0.0.87. Обратите внимание, мы просто изменили третью цифру адреса с единицы на ноль.

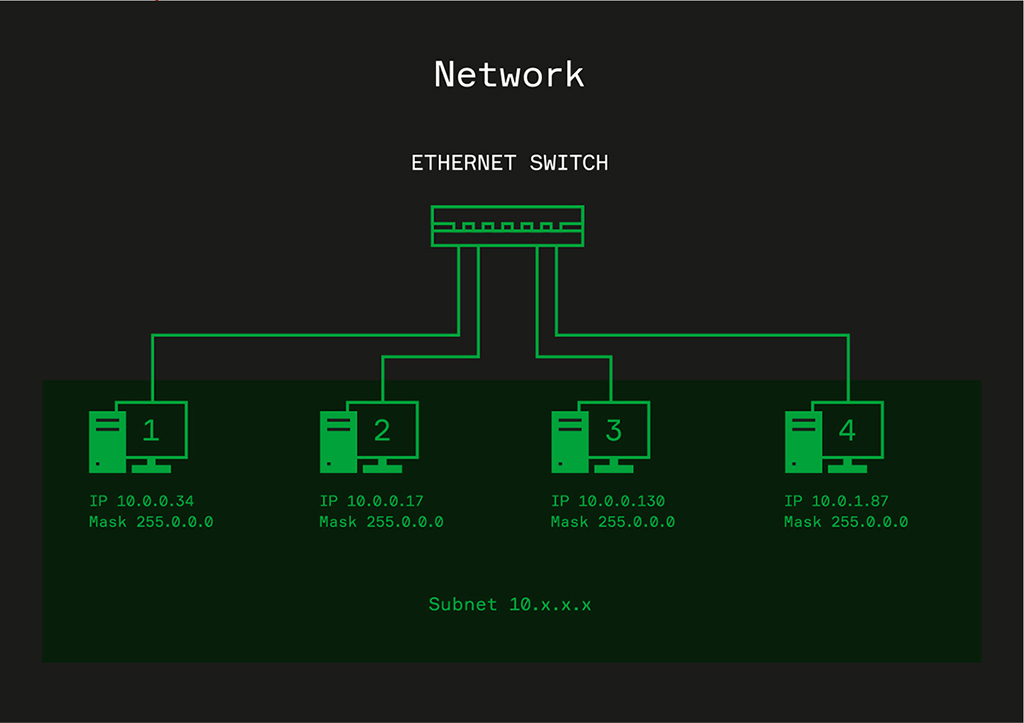

Или второй способ – расширить нашу подсеть так, чтобы старый адрес четвертого компьютера попадал в нашу подсеть. Для этого достаточно на всех компьютерах расширить маску подсети, поменяв ее с 255.255.255.0 на 255.0.0.0. Теперь диапазон IP адресов нашей подсети составляет от 10.0.0.1 до 10.255.255.255. В этом случае, как мы можем видеть, IP адрес четвертого компьютера 10.0.1.87 попадает в диапазон адресов нашей подсети.

Вообще, я всегда рекомендую максимально открывать вашу рабочую подсеть, потому что в этом случае у вас меньше шансов ошибиться с настройкой IP адресов, и вы с легкостью сможете поднять вашу сеть без долгих согласований IP адресов.

Для начала работы локальной сети сетевой карте достаточно указать только IP адрес и маску подсети. Возникает вопрос, для чего же в сетевой карте присутствуют другие параметры адресов?

Зачастую рабочая локальная сеть изолирована от глобальной сети (интернет). Но в случаях, когда нашей сети необходима возможность доступа к глобальной сети, мы вынуждены познакомиться с еще двумя такими параметрами, как Router (Gateway) и DNS Server.

Как мы уже узнали, для корректной связи между собой двух независимых сетей используются роутеры, которые по определенным правилам перенаправляют пакеты данных из одной сети в другую. Когда локальный компьютер хочет отправить пакет данных на компьютер за пределами локальной сети, т.е. который находится в глобальной сети интернет, то компьютер отправляет такой пакет данных на роутер, а он в свою очередь знает, куда необходимо перенаправить данные. Любое взаимодействие с глобальной сетью интернет из локальной сети и обратно всегда происходит через сетевой роутер.
