MIDI CC / MIDI PC

Сообщения MIDI CC (Control Change) и MIDI PC (Program Change) очень похожи на сообщения MIDI note. Сообщения этого типа кодируются тремя байтами, где также содержится информация о канале, номере параметра и его состоянии. Используются они для изменения программы с набором инструментов воспроизведения, а также других настроек синтезатора.

Чаще всего при помощи сообщений MIDI CC и MIDI PC производят синхронизацию линейных параметров. К примеру, уровень фейдера или регулятора на MIDI-контроллере. Используя эти сообщения, вы можете передать состояния 128 параметров управления, где каждый канал имеет диапазон от 0 до 127.

В определенный момент простого звукового MIDI протокола стало недостаточно для театрально-концертных нужд, и встал вопрос о создании более специализированного протокола управления.

К концу 1989 года Charlie Richmond организовал рабочую группу в составе MMA (MIDI Manufactures Association) и создал общий форум на электронной доске USITT (The United States Institute for Theatre Technology). Созданный в результате проект стандарта был утвержден MMA и JMSC (Japanese MIDI Standard Committee) и 25 июля 1991 года превратился в «Рекомендованную практику RP-002», или иначе – в MIDI Show Control версии 1.0.

Сообщения MIDI Show Control относятся к категории универсальных эксклюзивных сообщений реального времени (Universal Real Time System Exclusive).

В спецификации MSC используется терминология Controller и Controlled Device. Устройство, которое генерирует MSC сообщения, называется Controller, обычно это компьютер со специализированным софтом и MIDI картой. Принимающие устройства, световые пульты, медиа серверы и остальные исполняющие контроллеры— это Controlled Device.

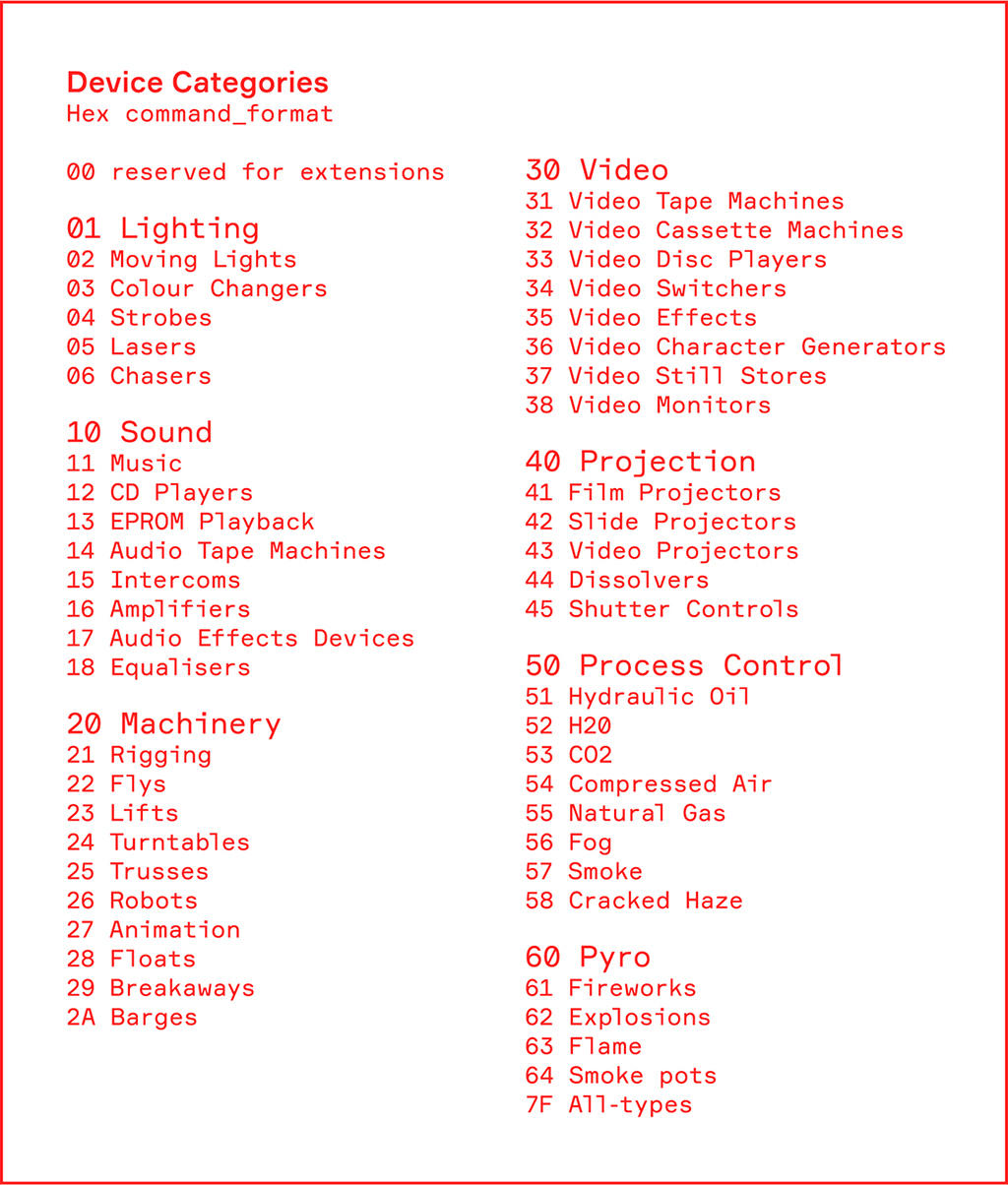

Особенность MSC в том, что сообщения этого формата имеют определенные категории. Они делятся на основные (General Categories) и дополнительные подкатегории. Также есть особая категория All-types, сообщения этого типа транслируются на все типы контроллеров. К общим категориям относятся свет, звук, машинерия, видео, проекция, спецэффекты и пиротехника.

Ко всему этому в MSC сообщении передается информация об устройстве, которое должно получить команду. Каждое устройство внутри одной категории имеет свой собственный ID. Выставляется он вручную в настройках принимающего контроллера.

Внутри одной категории ID всех устройств должны быть разные. Уникальный ID каждого устройства может быть в диапазоне 1–111.

Что нам дает использование ID? Теперь можно каждому принимающему контроллеру отправлять команды, предназначенные конкретно для него, а все остальные контроллеры, которые имеют другую категорию оборудования и ID, эти сообщения будут просто игнорировать.

Также в идеологии MSC есть такое понятие, как Group ID и Broadcast ID.

Каждое устройство может иметь уникальное ID, но при этом быть подписанным на групповые сообщения. Для этого в MSC зарезервированы специальные групповые ID c 112 до 126.

Всего, может быть, 15 независимых групп. Чтобы конкретную команду получили клиенты, подписанные на группу, серверу нужно просто отправить MSC сообщение на один из групповых ID.

Также есть один зарезервированный ID, равный 127 для широковещательных команд. MSC команду, отправленную на этот ID, получат все клиенты.

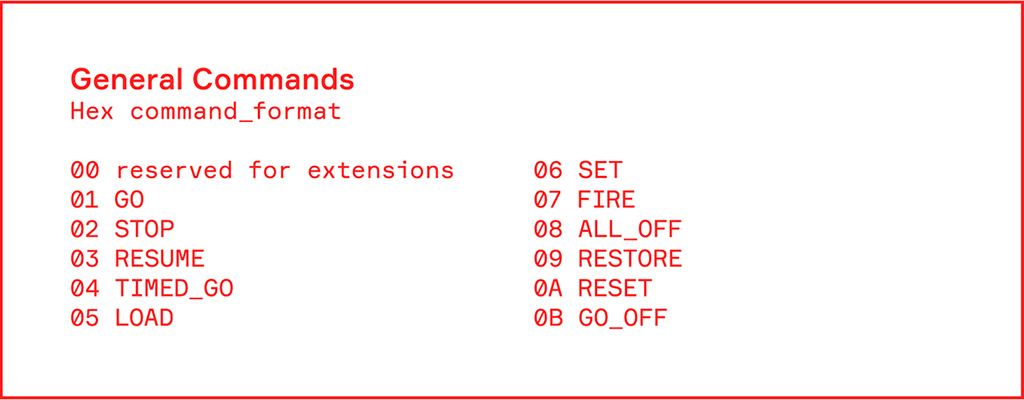

Дополнительное преимущество MSC перед MIDI note в том, что сообщения этого протокола содержат конкретные команды для действия, а не просто код сообщения, к которому нужно привязывать действие на конечном контроллере. Есть основная группа MSC сообщений – General Commands, которые применимы для всех типов устройств. Помимо General Commands, есть дополнительная группа Sound Commands специально для звуковых систем синхронизации. Для общей синхронизации нам интересны только команды типа General Commands.

Итак, с командами разобрались, куда отправлять команды, тоже

понятно, теперь поговорим о том, к чему эти команды применимы. В MSC сообщениях есть часть кода, в которой зашифрована информация об объекте в контроллере, к которому нужно применить команду.

<Q_number> <Q_list> <Q_path>

Этот код состоит из номера сцены, к которой применять команду (CueNumber), в каком списке находится эта сцена (CueList) и путь туда, где находится список сцен (CuePath). Последнее значение осталось еще с тех времен, когда световые пульты сохраняли свои шоу на флоппи дискеты и пульт мог воспроизводить световые сцены как с внутренней памяти, так и с внешнего носителя. QuePath как раз и указывал, где находится финальная цель сообщения.

Не все сообщения из всех команд MSC несут в себе объект, к которому нужно применить команду, в основном это глобальные команды, как, например, ALL OFF или RESET.

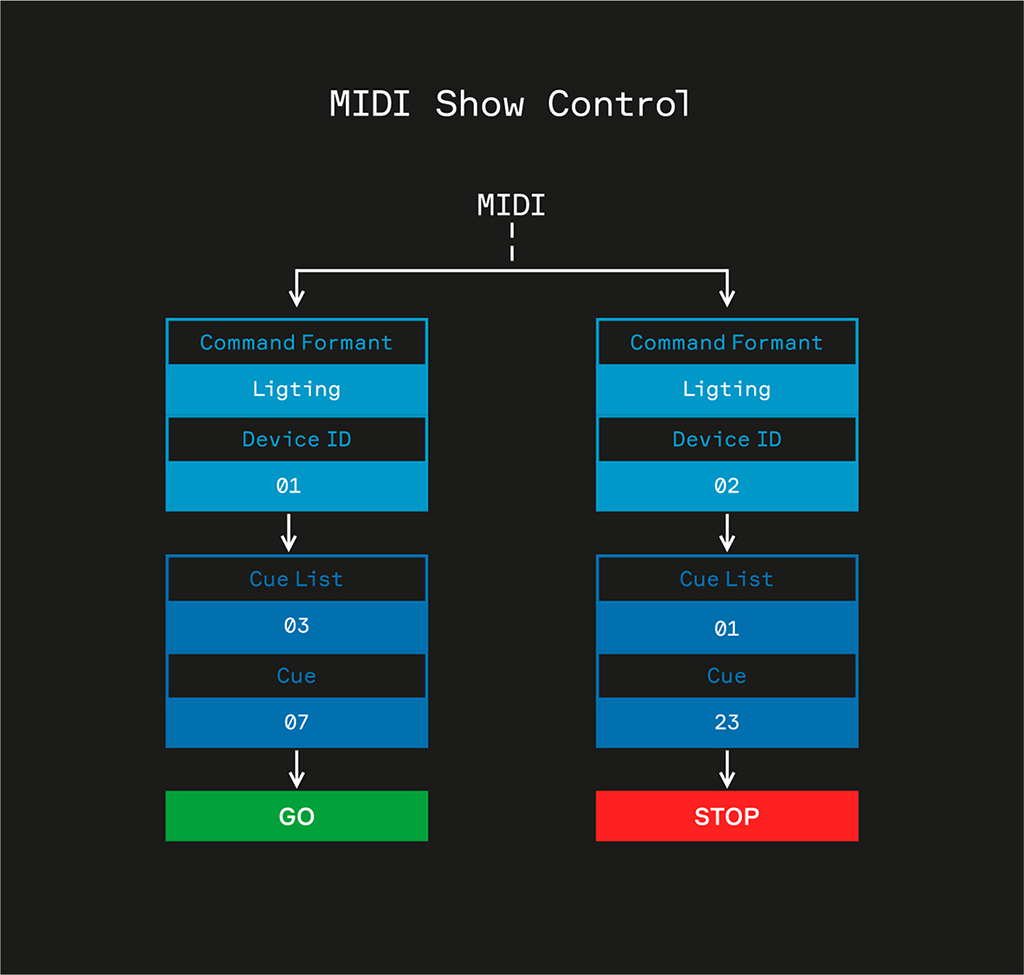

Резюмируя все особенности MSC, можно сказать следующее:

• В MSC сообщении содержится информация о том, к какому типу устройства и к какому по номеру устройству предназначается сообщение: Command Format, Device ID.

• MSC сообщение имеет команду, которую нужно выполнить на принимающем устройстве – Command.
