– есть клапаны ограничения расхода. Не будет чрезмерной подачи топлива в цилиндр, даже в случае протечки или поломки компонентов;

– обратные клапаны предотвращают обратный поток из системы низкого давления в цилиндр, например, в случае заклинивания форсунки;

– возможна аварийная работа даже в случае отказа в регулировании давления в коллекторе, так как имеется клапан ограничения давления с функцией регулирования давления. Клапан аварийной остановки, приводимый в действие сжатым воздухом, останавливает двигатель в случае аварии;

– наличие резервных датчиков давления в рампе и датчиков скорости коленвала, исключают прерывание работы двигателя из-за отказа датчика.

Система управления CR полностью интегрирована в SaCoSone (система безопасности и управления двигателем) [17,19].

Привожу рекомендации и описание процедур подготовка к пуску, пуска ГД, вывод его в рабочий режим для передачи контроля на мостик

При стоянке судна в порту насосы на станции подготовки топлива остаются в работе, подогретое топливо циркулирует через топливные насосы ГД, подогревается охлаждающей воды HT контура. Температура воды не должна опускаться ниже 60°С. Перед пуском запускают насос системы охлаждения форсунок. Температура воды в системе охлаждения форсунок должна держаться на уровне 55°С.

Температура масла в циркуляционном танке (Sump Tk) должна сохраняться не ниже 40°С, как правило, это легко достигается постоянным подогревом масла в линии масляного сепаратора.

Также необходимо убедиться в исправной автоматической работе компрессоров пускового воздуха и наличии давления в ресиверах пускового воздуха не ниже 12 bar. Целесообразно давление в ресиверах поддерживается на уровне 25 bar.

Непосредственно для подготовки к пуску, после получения команды с мостика на подготовку и пуск, производится запуск вспомогательного масляного насоса, для подачи масла в систему циркуляционного масла главного двигателя. После этого с помощью валоповоротного устройства осуществляется проворачивание двигателя не менее чем на 3 полных оборота.

Потом валоповоротное устройство выводится из зацепления с маховиком двигателя, насос выключается и устанавливается в автоматический режим. Индикаторные краны главного двигателя закрываются. Двигатель готов к пуску.

По команде с графического интерфейса автоматической системы управления ГД SaCoS99E выдается команда на пуск двигателя.

Пуск производится системой управления в соответствии с алгоритмом программы, заложенной производителем (см. рис. 1.19 –1.21. Алгоритм пуска ГД (а, б, в).

После пуска ГД выходит на обороты в 225 об/мин. Выход на эксплуатационные постепенный с использованием системы PCS Alphatronic 2000. Обороты добавляются вручную с интервалом в 30 об/мин в течении 10 минут. В процессе набора оборотов осуществляется контроль за всеми параметрами ГД через систему АПС. После выхода на 425 об/мин и контрольной проверки всех параметров ГД, а также проверки, что валогенератор возбужден и готов к работе, на PCS устанавливается параметр «Constant speed», при котором система будет контролировать соблюдение постоянных оборотов в пределах 425 об/мин, и управление ВРШ передается на мостик.

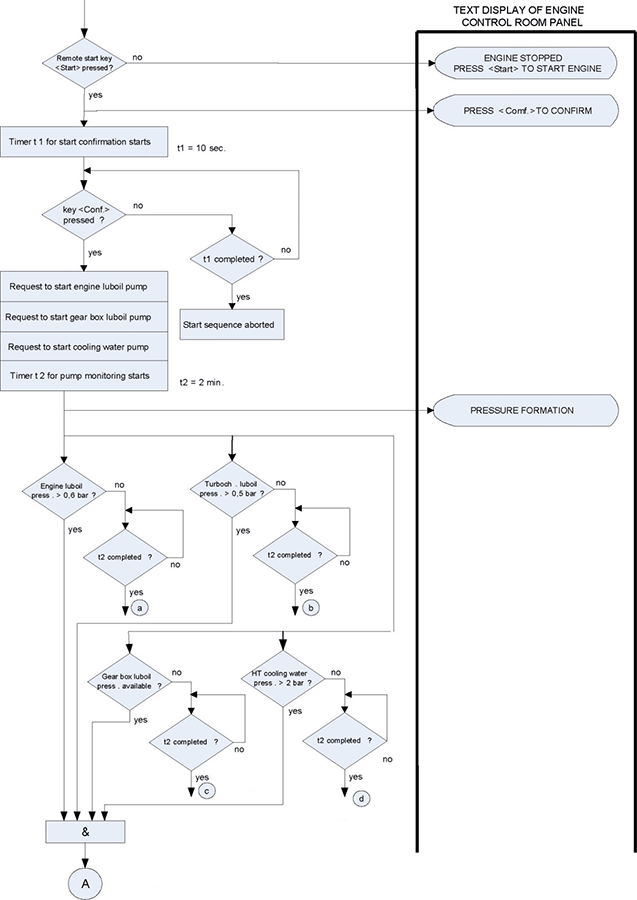

Рис. 1.19. Алгоритм пуска ГД (а)

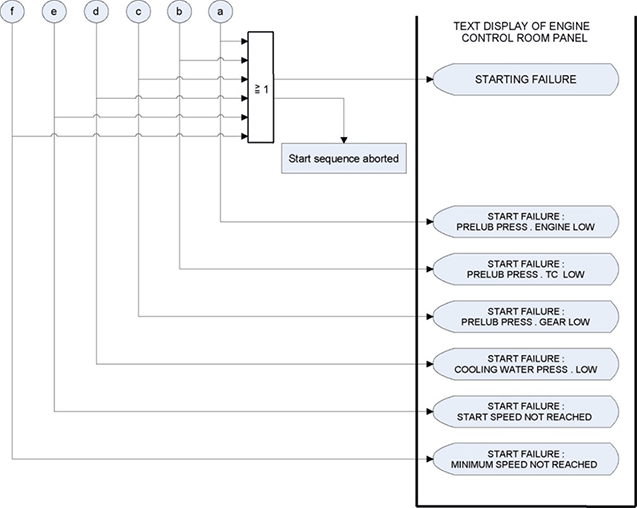

Рис. 1.20. Алгоритм пуска ГД (б)

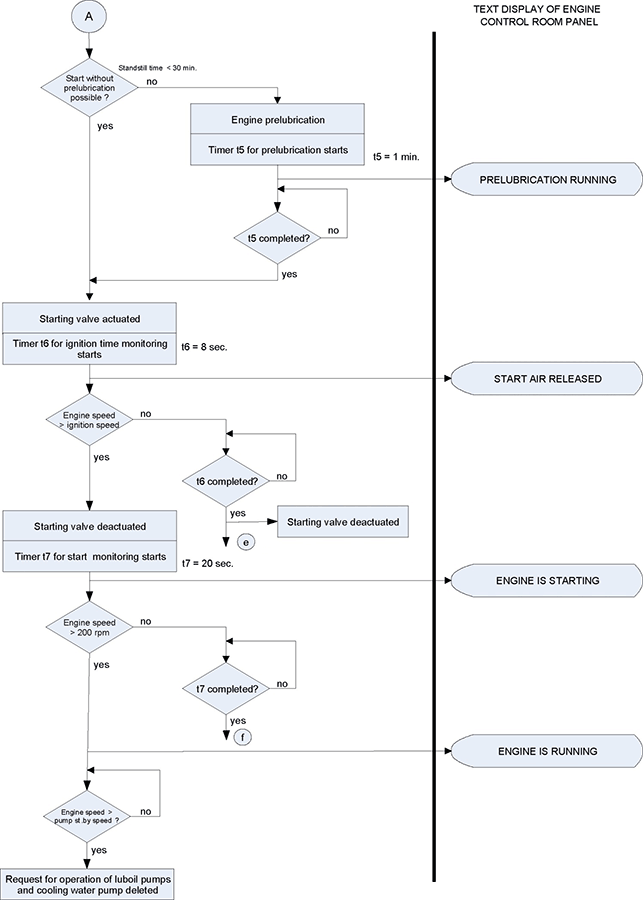

Рис. 1.21. Алгоритм пуска ГД (в).

Выбор частоты вращения ГД в пределах 425 об/мин обусловлен использованием валогенератора и частотой судовой сети в 60 Гц. Рабочая мощность ГД как правило выбирается из опыта эксплуатации. Для ограничения расхода топлива при переходах, компании – владелецы судна как правило устанавливают рекомендуемую частичную мощность. В процессе эксплуатации при этой мощности ГД контролируется суточный расход топлива.

При работе ГД все основные эксплуатационные параметры контролируются системой АПС судна.

Параметры, из-за которых может быть выполнена остановка двигателя, являются:

– Падение давления масла в двигателе ниже 1.7 bar при оборотах ниже 320 об/мин или 2.5 bar при оборотах выше 320 об/мин;

– Падение давления охлаждающей воды в контуре HT ниже 1.5 bar;

– Падение давления масла перед турбиной двигателя ниже 0.9 bar;

– Перегрев масла смазки турбины выше 120°С;

– Превышение температуры одного из главных подшипников коленчатого вала двигателя выше 95°С;

– Превышение температуры масляного тумана в картере одного из цилиндров двигателя выше 85°С;

– Разница температур масляного тумана на 3 % выше среднего значения в любом цилиндре;

– Падение давления масла перед редуктором ниже 0.2 bar;

– Превышение частоты вращения больше 492 об/мин (overspeed).

Параметры, из-за которых будет осуществлен автоматический сброс нагрузки, следующие:
