Рассмотренная конструкция имеет хорошие массогабаритные показатели, из-за отсутствия массивной нагруженной штанги привода механизма поворота лопастей винта. Но она не лишена недостатков, к которым относятся:

• Большие масса и габариты винта с поворотными лопастями;

• Конструктивные трудности при обеспечении надежного уплотнения в линии подвода масла в МИШ;

• Невозможность проведения ремонтных работ и ревизии МИШ без постановки судна в дорогостоящий док.

Основное преимущество МИШ в линии валопровода состоит в том, что осмотр и ремонт механизма могут производится без постановки судна в док.

В большинстве отечественных проектов МИШ встроен в линию валопровода. По надежности такая конструкция удовлетворяет требованиям эксплуатации. На рыбопромысловых судах МИШ без ремонта работает по 30–50 тысяч часов.

Рассмотрим конструкции ВПЛ, гребного вала, МИШ и гидравлической системы винта регулируемого шага, предназначенного для рыболовного траулера.

Внутри ступицы ВПЛ расположен кулисный механизм, который преобразует возвратно-поступательное движение ползуна в поворотное движение лопастей.

Ползун в кормовой части опирается на шлицы шлицевой втулки, а в носовой части – на опорный подшипник. Шлицевая втулка воспринимает скручивающий момент ползуна и передаёт его на корпус ступицы. Внутри ползуна проходит стяжной болт для соединения со штангой. Ползун имеет два паза, в которых расположены сухари, в них входят кривошипные пальцы пальцевых шайб.

Комлевое уплотнение исключает износ как корпуса ступицы, так и комля винта (два бронзовых кольца уплотняются круглыми резиновыми манжетами).

Механизмы, расположенные в ВПЛ, смазываются маслом, поступающим из напорного маслобака системы смазки под давлением, обязательно, но незначительно превышающим давление забортной воды, для предотвращения проникновения забортной воды в ступицу и для предотвращения загрязнения маслом моря при большом перепаде. Необходимо контролировать перепад.

В ступице расположен компенсатор объема. Поршень компенсатора при перекладках лопастей вытесняет такой же объем как штанга гребного вала. Компенсатор обеспечивает ступице постоянный объем масла, что предотвращает образование вакуума и исключает подсос воды через уплотнения

Механизм изменения шага, создающий усилие для перекладки и удержания лопастей, встроен в линию валопровода (рис. 1.28). Основными узлами и деталями МИШ являются: вал МИШ 13 с гидроцилиндром 10, поршнем 11, кормовой стенкой 7, полумуфтой 4 и штангой 2, маслобукса 20 и гидроусилитель 24.

Рис. 1.28. Механизм изменения шага ВРШ: 1 – гребной вал; 2 – штанга гребного вала; 3 – стопор; 4 – полумуфта; 5 – стяжная гайка; 6 – подшипник; 7 – кормовая стенка; 8 – заглушка; 9 – пробка; 10 – цилиндр; 11 – поршень; 12 – пробка цилиндра; 13 – вал МИШ; 14 – гильза золотника; 15 – золотник; 16 – накидная гайка; 17 – маслосборник; 18 – штанга золотника; 19 – втулка масловвода; 20 – верхняя полубукса; 21 – пневмодатчик; 22 – телемотор; 23 – шкала указателя шага; 24 – гидроусилитель; 25 – вал коромысла; 26 – сливной патрубок; 27 – поводок; 28 – маслоотбойник; 29 – нижняя полубукса; 30 – коромысло; 31 – патрубок слива утечек; 32 – сухарь; 33 – ходовая гильза; 34 – масловвод; 35 – стопорная втулка; 36 – штуцер подвода масла; 37 – шарнир; 38 – вкладыш; 39 – манжета; 40 – упор; 41 – конический штифт; 42 – балансировочный груз; 43 – запорная шайба; 44 – гайка гребного вала; 45 – корпус манжеты; 46 – шпонка.

Поршень гидроцилиндра следует за распределительным золотником 15, положение которого задается системой дистанционного управления. Масло в цилиндр подается из маслобуксы 20 по каналам в штанге золотника 18. Маслобукса неподвижная, из двух половин, имеет проточки для подвода масла под давлением 36 и для отвода сливного масла 31. Маслобукса снабжена уплотнениями.

При перекладках золотник 15 перемещается относительно поршня. Масло от насоса направляется в соответствующую полость цилиндра. Поршень двигается в сторону золотника до тех пор, пока каналы между поршнем и золотником не перекроются и останутся только щели, через которые масло будет создавать минимальное давление, необходимое для удержания поршня на месте в заданном положении, и сбрасываться на слив.

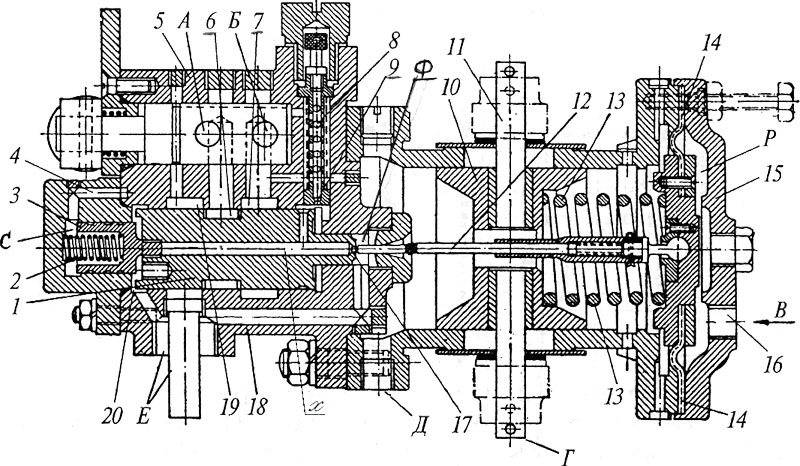

Гидроусилитель 24 установлен для преобразования слабого пневмосигнала, получаемого телемотором в усилие, достаточное для перемещения распределительного золотника в поршне МИШ.

Управление ВРШ и дизелем осуществляется одной маневровой рукояткой с поста управления по следящей схеме, когда каждому положению рукоятки соответствует определенное сочетание шага и частоты вращения. Также как в описанной ранее схеме используются программные кулачки, пневмозадатчики, телемотор и вспомогательный сервомотор (гидроусилитель). Телемотор и гидроусилитель установлены на МИШ.

В состав установки ВРШ входят следующие основные элементы: гребной винт с поворотными лопастями, валопровод, механизм изменения шага, силовая часть системы управления, пост дистанционного управления.

Установка ВРШ эксплуатируется в соответствии с заводской инструкцией по эксплуатации и инструкцией по выбору режимов совместной работы ГД и ВРШ.

Подготовка ВРШ к действию производится по распоряжению старшего механика, одновременно подготавливаются электрооборудование и система аварийно-предупредительной сигнализации.
