Гидромуфты имеют следующие основные свойства: независимость вращения ведомого и ведущего валов, плавное трогание с места и плавный разгон, ограничение крутильных колебаний, бесшумность работы, надежность в эксплуатации, высокий КПД на номинальном режиме, простота автоматизации и управления.

Гидромуфты применяют обычно в дизель-редукторных агрегатах для эластичной связи между двигателем и движителем, демпфирования крутильных колебаний в системе валопровод-двигатель, для включения и отключения движителя, для снижения частоты вращения с целью уменьшения скорости судна.

Демпфирующая способность гидромуфт особенно значима при плавании во льдах. Элементы пропульсивного комплекса испытывают меньшие динамические нагрузки при ударах винта об лед.

При эксплуатации следует обеспечить исправность автомата безопасности, наличие которого обязательно по требованиям Морского Регистра судоходства при использовании в составе гидромуфт в составе ПК.

Автомат безопасности страхует регулятор и защитит двигатель от разноса при внезапном отключении муфты [2].

Гидропередачи способны обеспечить высокие тяговые характеристики на пониженных частотах ГВ без превышения нагрузки на двигатели.

Гидропередачи по сравнению с редукторной имеют меньший К. П. Д. и большую массы и габариты. Наиболее эффективна комбинация гидродинамической и редукторной передач. На рис. 2.2. приведена типичная схема смазки редукторного агрегата и управления гидравлической муфтой.

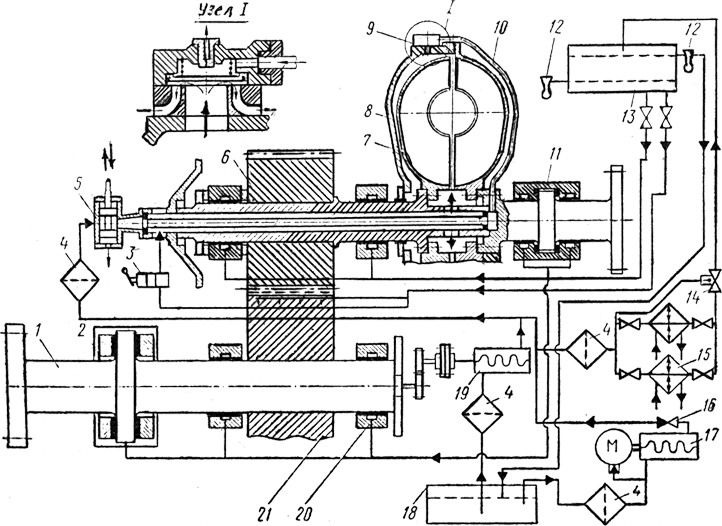

Рис. 2.2. Схема системы смазки редуктора и управления гидромуфтой:

1 – вал отбора мощности на винт; 2 – главный упорный подшипник; 3 – управляемый клапан гидромуфты; 4 – фильтры; 5 – отсечной клапан гидромуфты; 6 – шестерня; 7,8 – роторы гидромуфты; 9 – управляемый сливной клапан; 10 – трубка подачи масла; 11 – упорный подшипник; 12 – поплавковое устройство включения резервного масляного насоса; 13,18 – напорная и маслосборная цистерны; 14,16 – терморегулировочный и невозвратно-запорный клапаны; 15 – охладители масла; 17 – резервный масляный насос с электроприводом и автоматическим управлением; 19 – основной масляный насос; 20 – опорные подшипники; 21 – зубчатое колесо

При работе масло из гравитационной цистерны поступает к отсечному клапану 5 управления гидромуфтой, который управляется пневматически дистанционно с помощью управляемого клапана 3. Масло от клапана 5 идет к сливным каналам 9, которые поддерживаются в закрытом состоянии. Затем по наполнительному каналу в ведомом валу оно поступает в межлопаточные полости ротора гидромуфты, вводя ее в действие. При перемещении золотника отсечного клапана в верхнее положение масло сливается в картер освобождая клапаны. Одновременно доступ масла к гидромуфте прекращается, а имеющееся там масло сливается в картер в течение 10…15 секунд. Таким образом муфты разобщаются

Необходимо обеспечить применение качественных масел рекомендуемой вязкости. При эксплуатации температуру масла не рекомендуется повышать более 60 С, давление масла в системе надо поддерживать в рекомендуемых пределах (обычно 0,13–0,30 МПа), для чего в гравитационной цистерне предусмотрены поплавковые ограничители уровней. Необходимо своевременно очищать фильтры и отстойники, контролировать качество масла.

Характер распределения нагрузки на работающие двигатели в одновальной двухмашинной пропульсивной установке иллюстрируется рисунком 2.3 [1].

Предполагается, что вращающий момент, поглощаемый винтом, равномерно распределяется между двумя ГД, работающими на один вал. Кривые изменения крутящих моментов при различных частотах коленчатого вала двигателей n1 изображены для случаев подключения одной (линии 1) и двух (линии 2) муфт. Кривая I представляет собой винтовую характеристику, приведенную к ведомому валу гидромуфты.

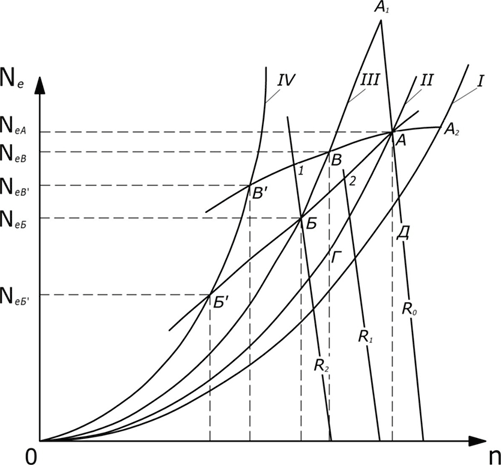

Рис. 2.3. Определение режимов совместной работы двигателей с ГВ в двухмашинной одновальной установке с гидромуфтами [1].

Линии I и II являются характеристиками по максимальному крутящему моменту при работе соответственно двух и одного ГД. По точкам пересечения кривых определяют частоту вращения ведомого вала гидромуфты и гребного винта по известной частоте вращения двигателя n1.

При работе двух двигателей на номинальном режиме рабочая точка режима, находится в точке А. Частота вращения ведомого вала гидромуфты равна n2ном Если работает один двигатель, то максимально допустимый момент будет достигаться в точке В, при частоте вращения ГД n1 и частоте вращения ведомого вала n2.
