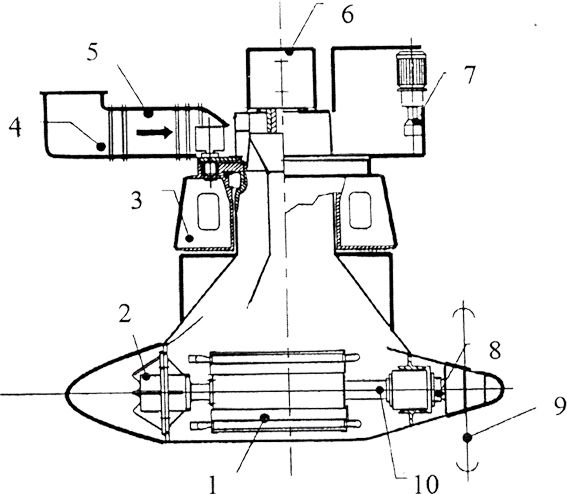

Рулевое устройство включает два или три гидравлических двигателя. Система контроля «Азипода» включает контроль всех электрических цепей на мостике вместе с главными электрическими панелями.
В отличие от ВРК с механическим приводом требуется обслуживание системы воздушного охлаждения. Воздух подается в рулевую колонку из румпельного помещения и может при необходимости предварительно охлаждаться в охладителях водой.
В качестве приводных двигателей применяются высокооборотные или среднеоборотные дизели, приспособленные для работы на средневязких топливах.
2.3. Установившиеся режимы совместной работы ГД с ВРШ
Область эксплуатационных режимов СДУ с ВРШ за счет изменения шагового отношения H/D существенно шире, чем в установках с ВФШ. Так, например, при n=0,6 можно получить увеличение мощности за счет разворота лопастей гребного винта с
Винт регулируемого шага позволяет подобрать такое шаговое отношение для данной частоты вращения, при котором удельный расход топлива будет минимальным, а КПД винта – максимальным, что невозможно достигнуть при ВФШ. Зона используемых мощностей при установке ВРШ значительно больше.
ВРШ сложнее и дороже, чем ВФШ, но имеет ряд существенных преимуществ:
1. Имеется возможность более полно использовать мощность ГД в любых условиях плавания;
2. Улучшается маневренные качества судна, так как можно обеспечить любые малые скорости движения судна и его остановку при номинальной частоте вращения коленчатого вала ГД;
3. Повышается ресурс ГД, который во многом зависит от числа и продолжительности пусков;
4. Обеспечивается реверс при неизменном направлении вращения коленчатого вала ГД. При реверсировании нет необходимости преодолевать положительный вращающий момент гребного винта на ходу судна, как это имеет место в установках с ВФШ, где винт будет работать в режиме гидротурбины и при подаче контрвоздуха в цилиндры будут возникать дополнительные механические напряжения в валопроводе и ГД;
5. Можно применять более дешевые и надежные нереверсивные двигатели. Однако следует отметить, что ВРШ применяются в основном в установках с реверсивными СОД и редукторной передачей. При заклинивании лопастей и отказе ВРШ можно использовать его как ВФШ. Предусматриваются различные способы разворота и фиксации лопастей в определенном положении на передний ход (при помощи отжимных болтов или встроенных в ступицу пружин, которые при падении давления масла выводят поршень МИШ в положение переднего хода);
6. Обеспечивается эффективное управление ВРШ с мостика;
7. Можно начать движение судна с места при номинальных мощностях и частоте вращения коленчатого вала двигателя, а, следовательно, с максимальной тягой винтов без какой-либо перегрузки главных двигателей. Повышение скорости судна будет плавным и значительно быстрее, чем у судна с ВФШ. Это важно для судов, к которым предъявляются повышенные требования в отношении маневрирования (буксиры, ледоколы, паромы);
8. Обеспечивается простота реализации схемы с отбором мощности на привод валогенератора за счет возможности работы двигателя в режиме n=const.
2.4. Неустановившиеся режимы работы СДЭУ
2.4.1. Пуск ГД и ввод в режим эксплуатационной нагрузки
Пуск дизеля и вывод его на эксплуатационную нагрузку является одним из наиболее ответственных и напряженных режимов работы СДУ. Последовательность действий при подготовке к пуску и пуске ГД изложены в заводских инструкциях по эксплуатации двигателей и в нормативных Правилах технической эксплуатации.
В дизельных установках без ВРШ и разобщительных муфт при пуске ГД помимо затрат энергии на интенсивное раскручивание коленчатого вала двигателя, для создания в цилиндрах при сжатии давлений и температур достаточных для надежного самовоспламенения топлива, необходимо преодолеть силу инерции массы судна, момента инерции движущихся частей двигателя и сопротивление движению судна.
При страгивании в начальный момент пуска двигатель в установках с ВФШ работает за пределами швартовной характеристики даже при наличии в регуляторе устройства защиты от перегрузок (комбинированный способ управления) будет перегружаться по крутящему моменту.
Для обеспечения надежного пуска необходима качественная топливоподготовка, установка оптимального угла опережения впрыска, подогрев охлаждающей воды и смазочного масла для прогревания дизеля, хорошее состояние топливной аппаратуры, обязательная прокачка маслом с предварительным проворачиванием вала дизеля и контролем чистоты цилиндров, соответствующее давление пускового воздуха и воздуха системы управления, надлежащее техническое состояние компрессоров, поршневых колец, пуско-реверсивной системы.
