Протяжный механизм

Основной подвижный модуль сканера — его сканирующая каретка. В нее входят оптический блок, с системой линз и зеркал, светочувствительная матрица, лампа с холодным катодом (если это CCD-сканер) и плата инвертора. К сканирующей каретке жестко закреплен зубчатый протяжный ремень, который приводит в движение шаговый двигатель аппарата.

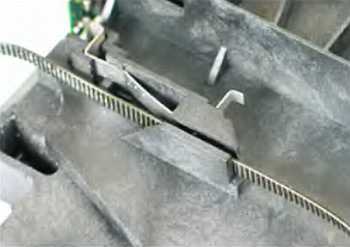

Место крепления ремня к сканирующей каретке

Элементы протяжного механизма

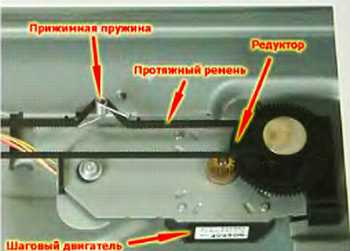

За плотный контакт ремня с шестеренками отвечает специальная натяжная пружина, которая надевается непосредственно на него. Лафет со сканирующей кареткой перемещается по направляющим салазкам, вдоль корпуса аппарата (см. фото).

Двигатель

Шаговый электродвигатель (Step Motor) может поворачивать шпиндель в обе стороны совсем небольшими шажками. Из-за этой особенности всегда есть возможность переместить каретку сканера на строго определенное расстояние. Такой двигатель есть в каждом планшетном сканере. Он вращает редуктор (шестеренки, которые вы видите на фотографии) и приводит в движение каретку, в которой заключен оптический блок, лампа, и матрица. За выбор направления и скорости вращения отвечает специальная микросхема — контроллер двигателя. Точность перемещения каретки называют механическим разрешением по направлению "Y" (Y-direction).

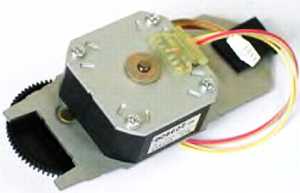

Шаговый двигатель

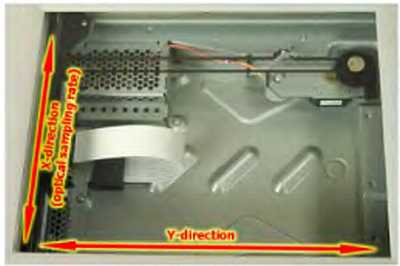

Оптическое разрешение сканера — направление X, а его механическое разрешение — направление Y

Вообще, оптическое разрешение определяется числом элементов линии матрицы, деленное на ширину рабочей области. Механическое — число шагов сканирующей каретки по направлению движения Y. В спецификациях к сканерам можно встретить обозначения, типа, "600x1200". Здесь вторая цифра и есть механическое разрешение, тогда как первая характеризует оптическое разрешение сканера. Различают также интерполированное разрешение, которое иногда на несколько порядков больше значений оптического, но никак не зависит от физического оснащения аппарата. Я бы назвал его "разрешением масштабирования". Функции интерполирования (увеличения оригинального изображения) исполняет программное обеспечение сканера. Ценность указываемых производителями значений интерполяции сомнительна — любое изображение можно с тем же успехом увеличить средствами Photoshop.

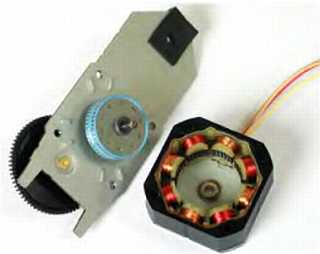

Внутренности двигателя

Сердечник двигателя с внешней стороны соединен зубчатой передачей, представляющей простейший редуктор. Его большая шестеренка и протягивает ремешок, к которому закреплена сканирующая каретка.

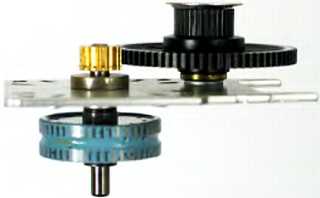

Редуктор

Блок питания

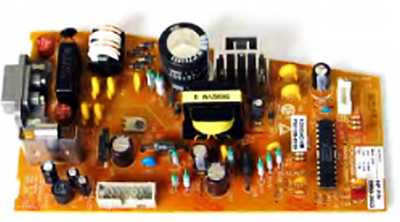

Блок питания сканера

Домашние или офисные сканеры потребляют не слишком много энергии от сети, поэтому в блоках питания SOHO-аппаратов не найти мощных элементов. Внутренний блок питания рассматриваемого в данной статье аппарата выдает напряжения 24 Вольт / 0.69 А, 12 Вольт / 0.15 А и 5 Вольт / 1 А. Т. к. для источника света — лампы с холодным катодом, требуется высокое напряжение в несколько киловольт, за ее питание отвечает отдельный блок, о котором я рассказывал чуть выше.

Дополнительные устройства

Для многих планшетных сканеров выпускаются сопутствующие дополнительные приспособления, в большинстве случаев приобретаемые отдельно. Из таковых можно отметить автоподатчик документов и адаптер для сканирования прозрачных оригиналов (слайд-адаптер).

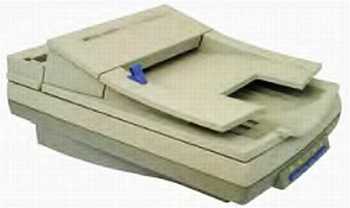

Сканер с автоподатчиком документов представляет собой громоздкую конструкцию
