Наглядное сравнение сканеров CCD И CIS

(автор: NIP с http://www.natahaus.ru )

Незрелый ананас, для человека справедливого,

Всегда хуже зрелой смородины.

(с) Козьма Прутков

Немного теории

CCD (Charge-Coupled Device, прибор с зарядовой связью — ПЗС) — светочувствительный элемент представляет собой узкую полоску из множества фотодатчиков, на которую при сканировании на каждом шаге двигателя отражается от документа и через систему зеркал попадает свет от лампы, установленной на каретке. На каждом шаге каретки сканер фиксирует одну горизонтальную полоску оригинала, разбитую в свою очередь на некоторое количество пикселей на CCD-линейке. Итоговое изображение, составленное из полосок, представляет собой как бы мозаику из пикселей одинакового размера и разного цвета. Для проецирования изображения с подсвеченного оригинала на CCD-линейку используется специальная оптическая система из объектива и нескольких зеркал.

Рис. 1. Устройство каретки сканера на основе CCD матрицы.

CIS (Contact Image Sensor, контактный датчик изображения) — светочувствительный элемент представляет собой линейку одинаковых фотодатчиков, равную по ширине рабочему полю сканирования, непосредственно воспринимающих световой поток от оригинала. Оптическая система — зеркала, преломляющая призма, объектив — полностью отсутствует.

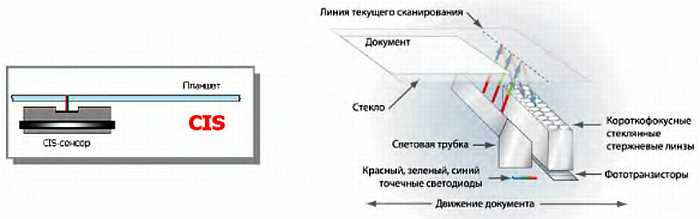

Рис. 2. Устройство каретки сканера на основе CIS матрицы.

Подопытные кролики

Mustek Be@rPaw 120ОCU Plus — планшетный сканер для домашнего использования. В сканере используется CIS-матрица (Contact Image Sensor). Аппаратные разрешения: 600x1200dpi

Epson Perfection 1270 — планшетный сканер, предназначенный для домашних пользователей. В сканере используется цветной линейный датчик CCD (Charge-Coupled Device). Аппаратные разрешения: 1200x2400dpi

Смотри и сравнивай

Чтобы сравнить сканеры CCD и CIS, применительно к оцифровке печатных изданий, я отсканировал в оттенках серого с разрешением 300 dpi один и тоже разворот середины брошюры с текстом в 10-ти миллиметрах от кромки переплета. Для наглядности отличий в резкости получаемого результата сканировал с разной степенью прилегания материала к стеклу. Фильтры пост обработки в драйверах отключены. Полученные сканы обработке, кроме обрезки и преобразования в jpg, не подвергались.

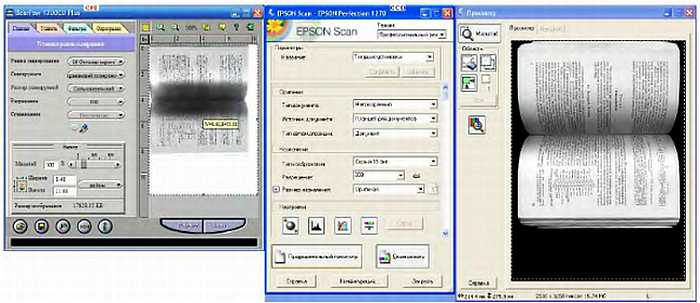

Рис. 3. Окна настроек драйверов при сканировании.

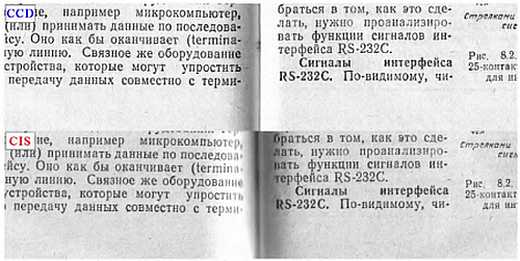

Рис. 4. Хороший прижим: 6 мм от стекла до кромки переплета. Линия сканирования перпендикулярна строкам.

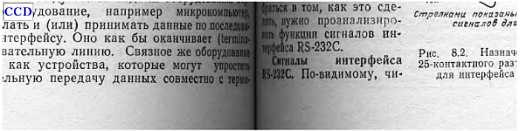

Рис. 5. Средний прижим: 20 мм от стекла до кромки переплета. Линия сканирования перпендикулярна строкам.

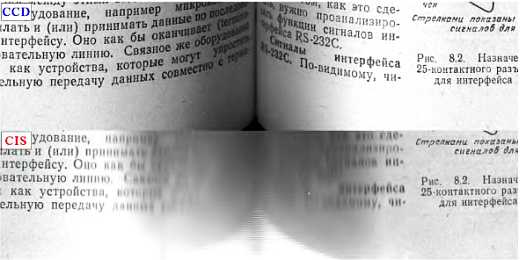

Рис. 6. Без прижима: 38 мм от стекла до кромки переплета. Линия сканирования перпендикулярна строкам.

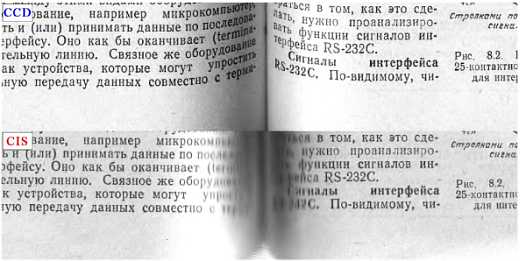

Рис. 7. Без прижима: 38 мм от стекла до кромки переплета. Линия сканирования параллельна строкам, а переплет расположен по центру планшета.

Перегонки

Условия: сканирую всю область формата А4 в оттенках серого при разрешении 300 dpi. Все замеры делаю по часам с точностью до секунды.

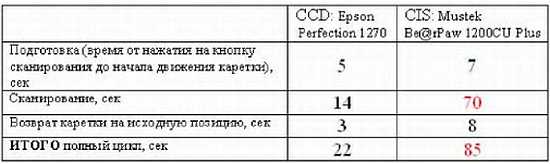

Подопытный CIS сканер медленнее в 3,8 раза!

Отмечу, что обнаруженные тормоза, скорее всего, не общая характеристика CIS-сканеров, а особенность конкретной модели. Т. к. в спецификации на Mustek Be@rPaw 120OCU Plus указан тип интерфейса USB 1.1, тогда как у Epson Perfection 1270 используется USB 2.0.

Повторив тест на скорость Epson Perfection 1270 для сканирования в цветном режиме 48bit 300dpi я получил практически те же результаты, хотя в его характеристиках, найденных в Интернете, указаны такие параметры: черно-белый текст, А4, 300 dpi: 13 секунд; цветное фото А4, 300 dpi: 19 секунд.

Мнения "ведущих собаководов"

Информация от консультантов сети магазинов компьютерной техники "Позитроника" (21.03.2007):

CCD-сканеры имеют ряд неоспоримых преимуществ перед CIS-моделями.
