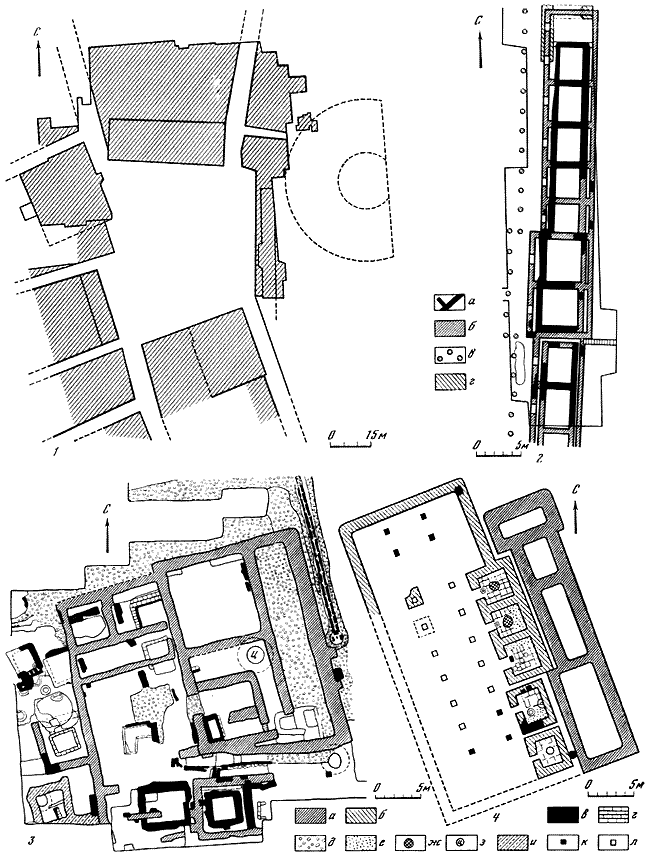

Таблица XV. Ольвия. Жилые дома. Составитель Е.И. Леви.

1 — общий вид дома Е2, район агоры (реконструкция С.Д. Крыжицкого); 2 — план жилого квартала в Нижнем городе; 3, 4 — дом с алтарем в Нижнем городе (реконструкции Б.В. Фармаковского и Калачева).

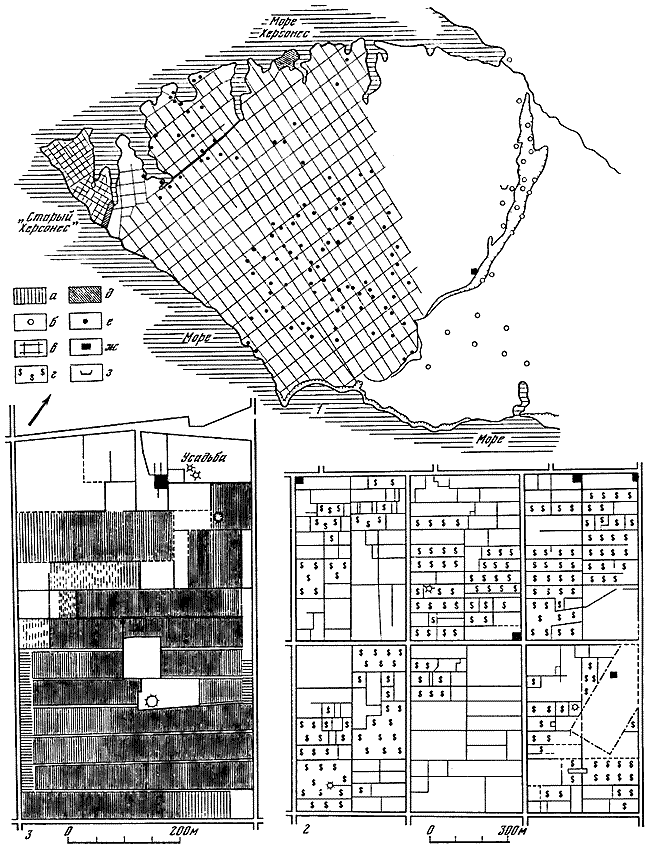

Таблица XVI. Земледельческая округа Херсонеса. Составитель А.Н. Щеглов.

1 — земельные наделы и поселения на Гераклейском и Маячном полуостровах; 2 — группа типичных земельных наделов на Гераклейском полуострове; 3 — земельный надел № 26 с усадьбой.

а — плантажные стены; б — неукрепленные поселения; в — земельные наделы; г — виноградники; д — территория города; е, ж — усадьбы; з — некрополь.

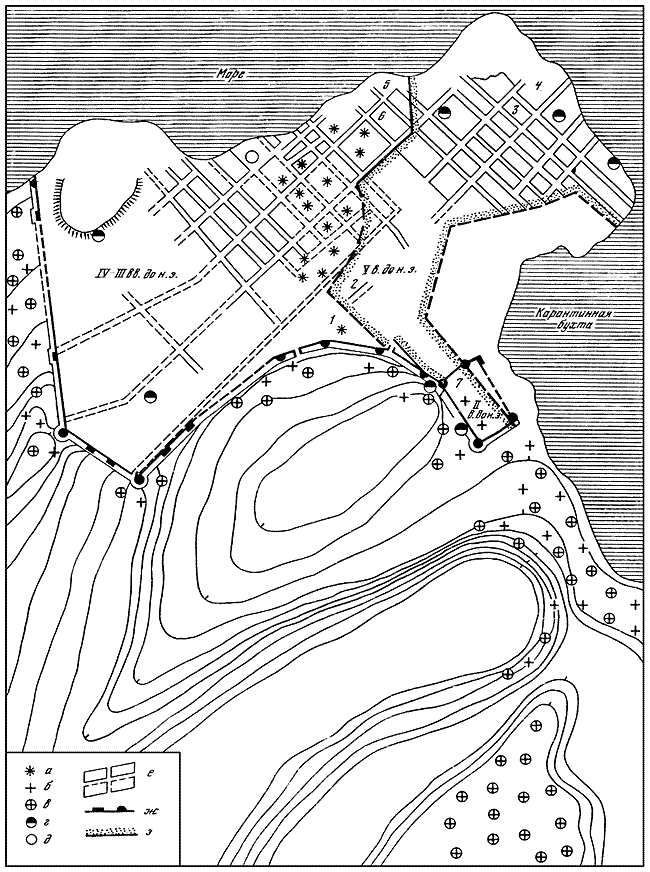

Таблица XVII. План Херсонеса.

1 — театр; 2 — монетный двор; 3 — общественное здание III в. до н. э. на главной улице; 4 — храм III в. до н. э.; 5 — общественное здание I–III вв. н. э.; 6 — дом с мозаикой II в. до н. э.; 7 — термы на территории так называемой цитадели.

а — некрополь V–IV вв. до н. э.; б — некрополь III II вв. до н. э.; в — некрополь I–IV вв. н. э.; г — гончарные мастерские; д — стеклоделательная печь; е — жилые кварталы; ж — оборонительные стены; з — примерные границы города в V–IV вв. до н. э.

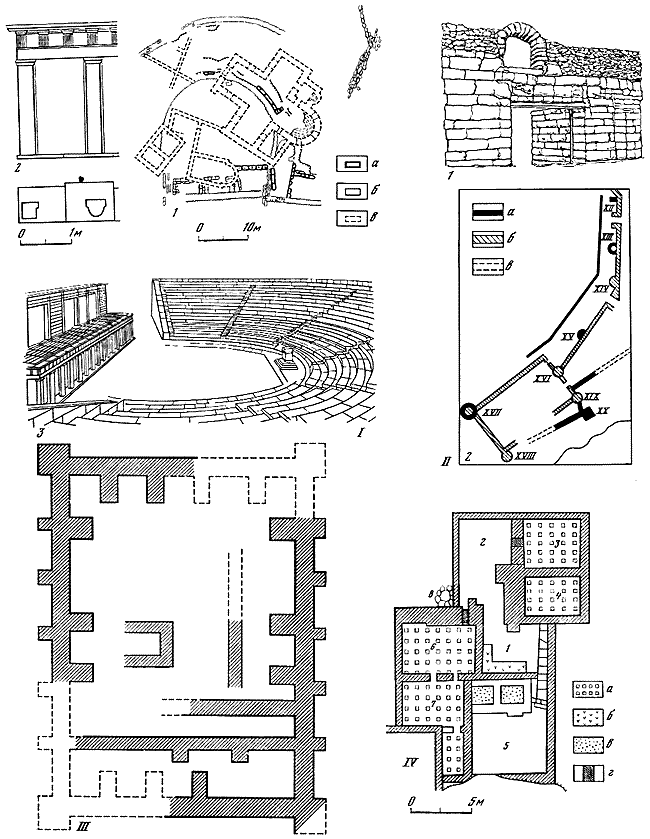

Таблица XVIII. Херсонес. Общественные постройки. Составитель С.А. Беляев.

I — античный театр: 1 — план раскопа: а — строительные остатки III–II вв. до н. э.; б — перестройки первых веков нашей эры; в — средневековая застройка театрального участка; 2 — часть основания проскения III–II вв. до н. э. со следами опор; вверху — часть фасада проскения у левого парода (реконструкция О.И. Домбровского); 3 — театр III–II вв. до н. э. (реконструкция Т.Л. Жаворонковой).

II — оборонительные сооружения Херсонеса: 1 — оборонительная стена; 2 — план участка укреплений в юго-восточной части города (а — стены римского времени, б — стены конца IV в. до н. э., в — реконструированное направление стен, XII–XX — номера башен).

III — здание I–III вв. н. э. в XVI квартале.

IV — термы в цитадели: а — гипокауст; б — каменные скамьи; в — ванны; г — печи; 1 — вестибюль; 2 — топочное помещение; 3, 4, 6, 7 — кальдарий; 5 — фригидарий; 8 — колодезь.

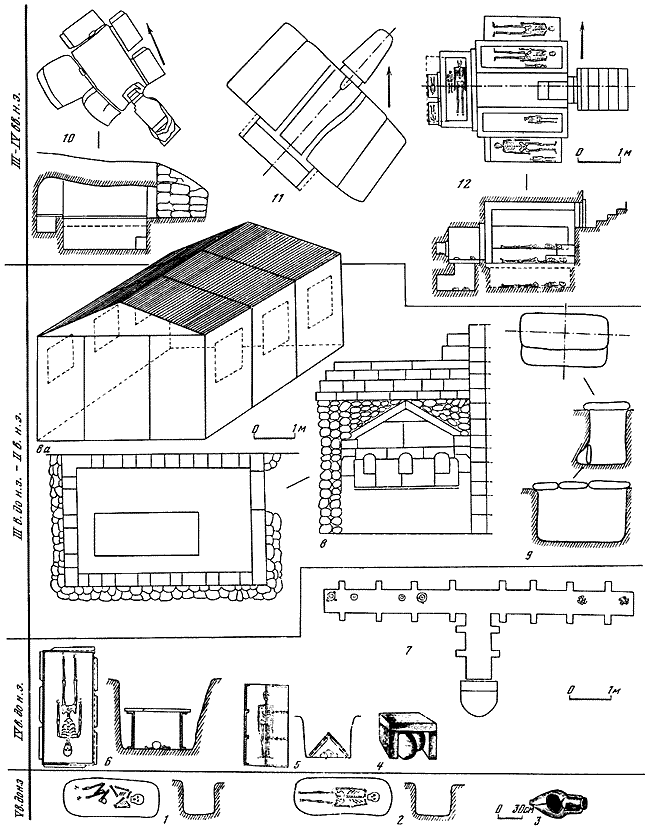

Таблица XIX. Типы погребальных сооружений и способы захоронения. Составитель С.А. Беляев.

1, 2 — грунтовые могилы; 3 — захоронении в амфоре на Северном берегу; 4 — погребение в урне; 5, 6 — могила с черепицей и каменной обкладкой; 7 — план склепа 1012; 8 — пристенный склеп 1013, план, разрезы, внутренние стены с нишами; 8а — аксонометрия склепа 1014; 9 — план и разрезы подбойной могилы; 10, 11, 12 — склепы позднеримского времени (планы и разрезы).

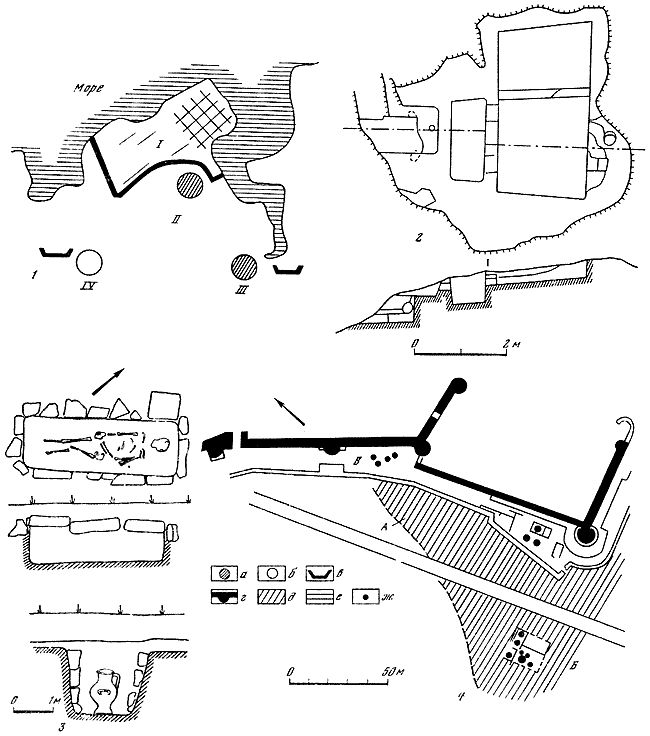

Таблица XX. Производственные поселения и их некрополи в окрестностях Херсонеса. Составитель А.Н. Щеглов.

1 — план расположения поселений и некрополей: I — Херсонес; II — поселок гончаров; III — поселок виноделов, IV — поселок каменщиков; 2 — винодельня, вырубленная в скале у верховья Карантинной бухты; 3 — типы погребений в некрополе у Песочной бухты; 4 — район гончарных мастерских: а — поселение; б — предполагаемое поселение; в — некрополь; г — крепостные стены; д — предполагаемый район производственного поселения; е — протейхизма; ж — керамические печи.

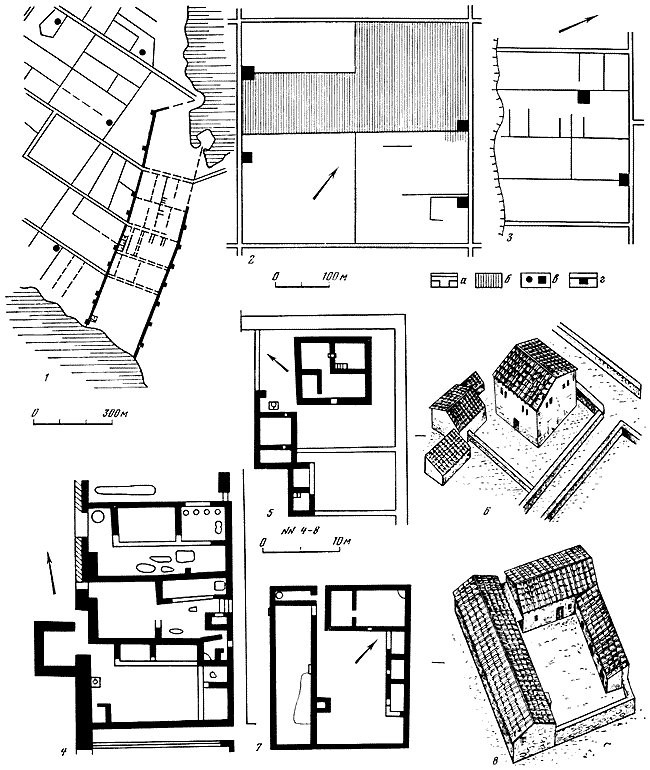

Таблица XXI. «Старый» Херсонес и его округа. Составитель А.Н. Щеглов.

1 — план «старого» Херсонеса с частью прилегающих размежеванных территорий; 2, 3 — земельные наделы; 4 — часть квартала «старого» Херсонеса (по Н.М. Печенкину); 5–8 — сельские усадьбы (по Н.М. Печенкину, реконструкция А.Н. Щеглова): а — дороги между наделами; б — плантажные стены; в — усадьбы; г — крепостные стены с башнями.

Таблица XXII. Керкинитида и ее округа. Составитель А.Н. Щеглов.

1 — Керкинитида и ее округа; 2 — современное местоположение городища; 3 — реконструкция древней береговой линии у Керкинитиды; 4 — план городища Керкинитиды; 5 — башня крепостной стены города (раскопки Л.А. Моисеева, реконструкция А.Н. Щеглова); 6 — жилая башня в окрестностях Керкинитиды (раскопки П.И. Филонычева и М.А. Наливкиной, реконструкция А.Н. Щеглова); 7 — усадьба № 2 у Мойнакского озера (раскопки Л.А. Моисеева).

а — наделы; б — усадьбы; в — стены I строительного периода; г — стены II строительного периода; д — реконструируемые стены; с — нераскрытые участки стен.

Таблица XXIII. Прекрасная гавань (Калос-Лимен) и ее округа. Составитель А.Н. Щеглов.

1 — земледельческая округа — следы размежевания; 2 — план городища; 3, 4 — план и реконструкции жилого дома Прекрасной гавани (раскопки М.А. Наливкиной, реконструкция А.И. Щеглова); 5–6 — сельская усадьба у бухты Ветреной.

а — земельные наделы; б — сельские усадьбы; в — курганы; г — пифосы; д — очаги; е — каменные кладки; ж — вал.
