Таблица XXIV. Укрепленные поселения в Северо-Западном Крыму. Составитель А.Н. Щеглов.

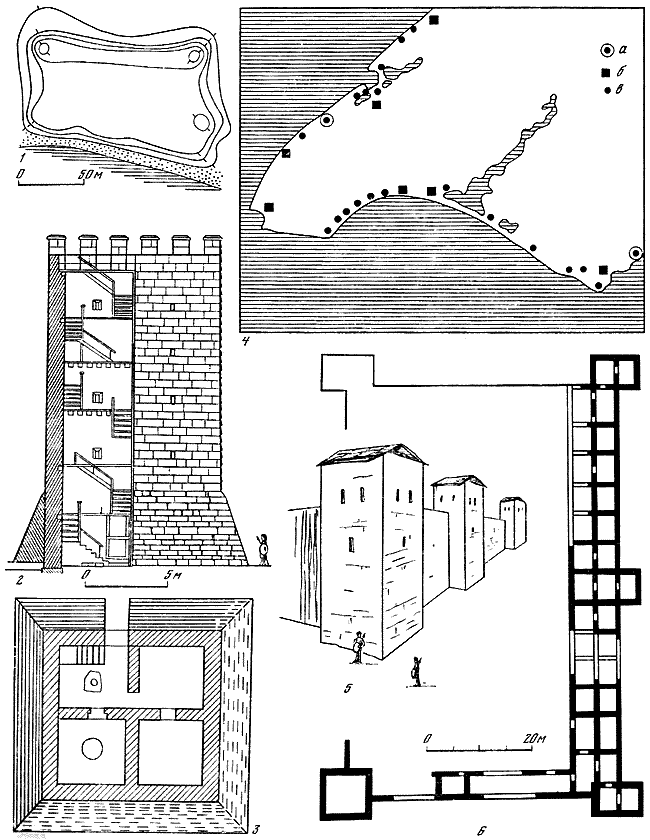

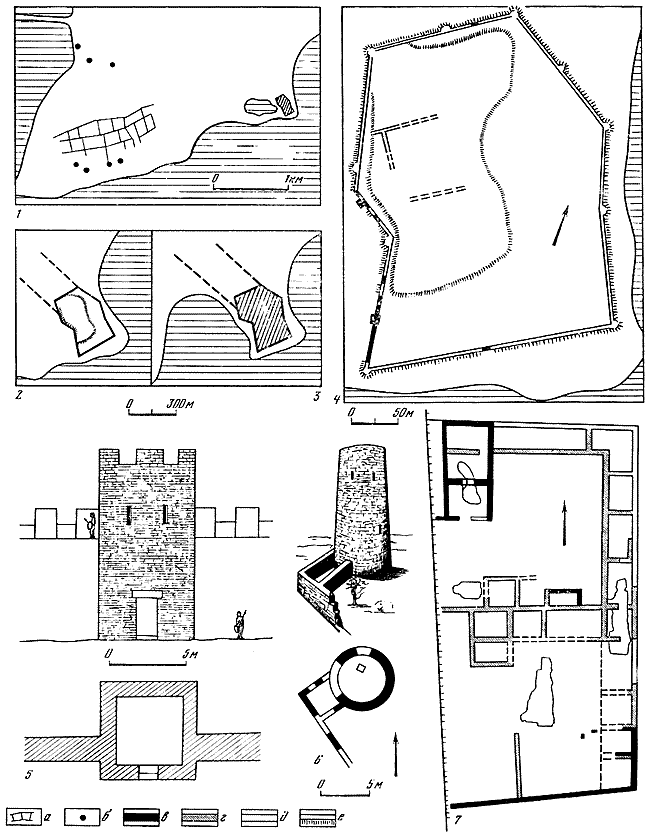

1 — Караджинское городище; 2–3 — башня укрепленной усадьбы «Беляус» (раскопки О.Д. Дашевской, реконструкция А.Н. Щеглова); 4 — схема расположения поселений (а — города, б — крупные укрепления, в — изолированные укрепленные и неукрепленные усадьбы); 5, 6 — укрепления на городище «Чайка» (раскопки А.Н. Карасева, реконструкция А.Н. Щеглова).

Таблица XXV. Сельские усадьбы в окрестностях Херсонеса (планы по С.Ф. Стржелецкому, реконструкция А.Н. Щеглова). Составитель А.Н. Щеглов.

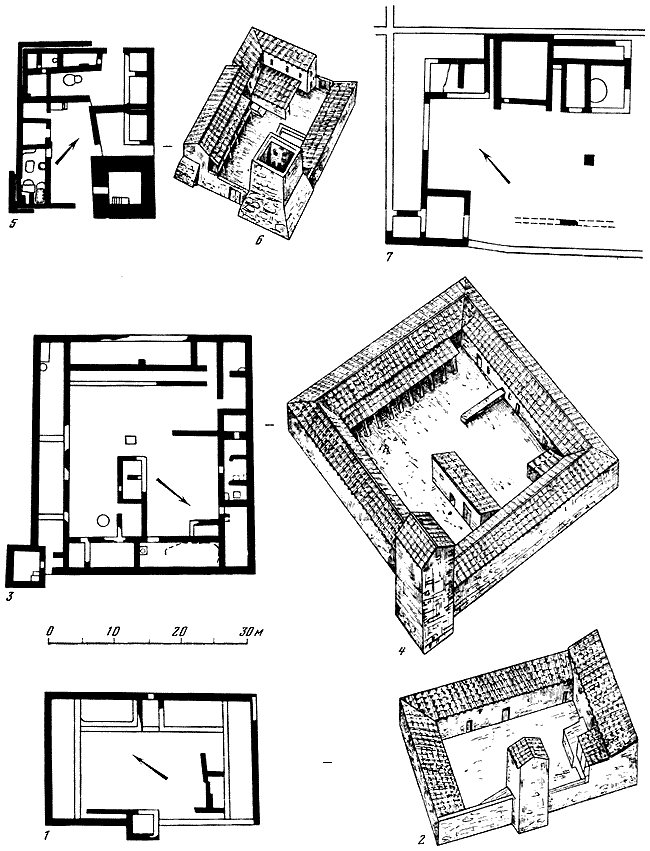

1–2 — усадьба второй половины IV в. до н. э. на наделе № 25; 3–4 — усадьба III в. до н. э. на наделе № 25; 5–6 — усадьба II в. до н. э. на наделе № 26; 7 — усадьба первых веков нашей эры у Стрелецкой бухты.

Таблица XXVI. Харакс. Составитель Е.А. Савостина.

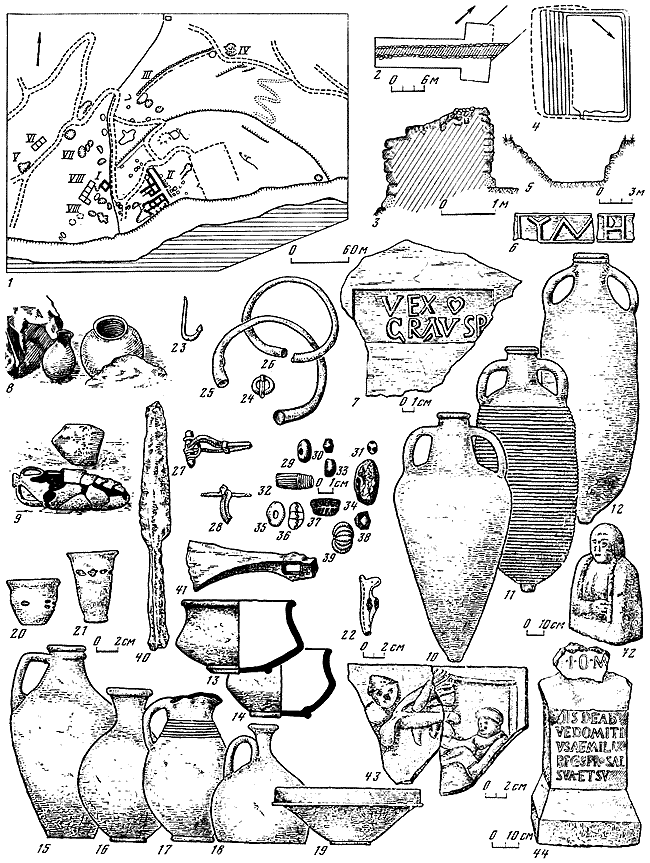

1 — генеральный план раскопок (I — Нимфей, II — термы, III — таврская стена, IV — башня, V — ворота, VI — наружная оборонительная стена, VII — пустырь, VIII — внутренняя оборонительная стена); 2, 3 — нижняя оборонительная стена, план и разрез; 4, 5 — нимфей, план и разрез; 6 — надпись из нимфея; 7 — обломок черепицы с клеймом вексилляции Равенской эскадры; 8, 9 — могилы 10 и 15 с трупосожжением IV в. н. э.; 10–12 — амфоры, использовавшиеся в качестве урн (из могил 26, 33, 29); 13, 14 — сероглиняные чашки (из могил 28 и 22); 15–10 — сосуды (из могил 29, 18, 21, 28); 20, 21 — стаканы с синими глазками (из могил 15, 33); 22 — ручка сосуда в виде животного (из могилы 15); 23 — рыболовный крючок (из могилы 10); 24 — пряжка; 25, 26 — браслеты (из могилы 19); 27, 28 — фибулы (из могилы 33); 29–39 — бусы; 40 — наконечник копья (из могилы 18); 41 — топор (из могилы 19); 42 — надгробие; 43 — рельеф с изображением фракийского всадника из святилища бенефициариев; 44 — алтарь из святилища бенефициариев.

6, 7, 10–19, 22 — глина; 20, 21 — стекло; 23–28, 40 — бронза; 29–30 — стеклянная паста; 40–41 — железо; 42–44 — камень.

Таблица XXVII. Пантикапей. Составитель В.П. Толстиков.

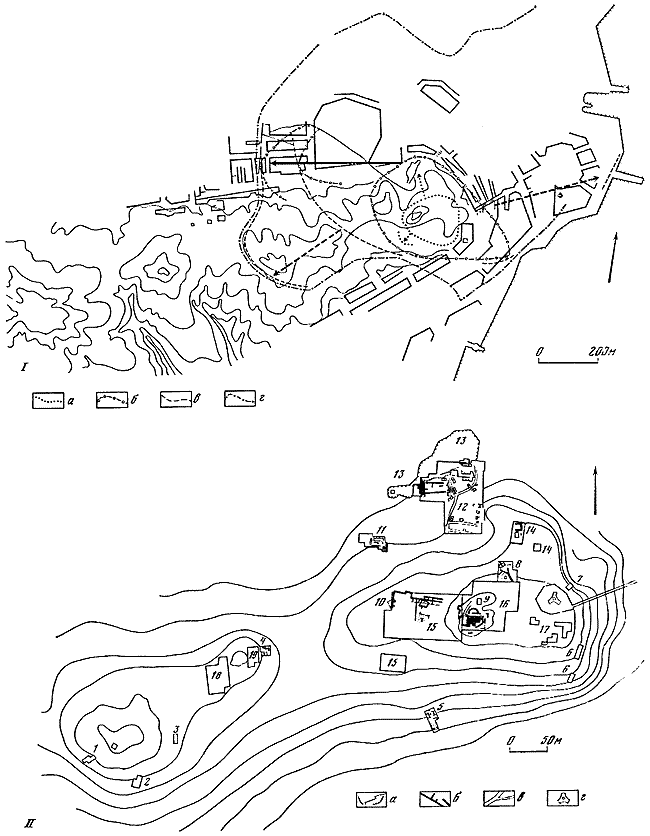

I — рост территории города: а — границы города в VI–V вв. до н. э.; б — границы города в IV в. до н. э.; в — границы города в III — первой половине II в. до н. э.; г — границы города в первые века нашей эры (стрелками указано направление, в котором рос город).

II — генеральный план раскопов на горе Митридат: 1 — западный раскоп 1948 г.; 2 — третий Босфорский раскоп 1949 г.; 3 — второй Босфорский раскоп 1949 г.; 4 — раскоп у Скалистого выступа 1945, 1947 и 1977 гг.; 5 — первый Босфорский раскоп 1946–1947 гг.; 6 — раскопы 1945 г. над старым зданием музея; 7 — раскоп 1945 г.; 8 — Верхний Митридатский раскоп 1949 и 1952–1953 гг.; Новый Верхний Митридатский раскоп 1976–1982 гг.; 9 — раскоп 1948 г. у «Первого кресла»; 10 — верхний Эспланадный раскоп 1948 г.; 11 — Эспланадный раскоп 1945–1949 гг.; 12 — Новый Эспланадный раскоп 1953–1975 гг.; 13 — раскоп К.Е. Думберга; 14 — Восточный раскоп 1961–1975 гг.; 15 — Центральный раскоп 1971–1982 гг.; 16 — раскоп «Цитадель» 1976–1977 гг.; 17 — раскопы «У обелиска» 1965 г.; 18 — раскоп к западу от Скалистого выступа начат в 1977 г.; 19 — раскоп к востоку от Скалистого выступа.

а — границы раскопов; б — строительные остатки; в — древние улицы; г — современный обелиск.

Таблица XXVIII. Пантикапей. Составитель В.П. Толстиков.

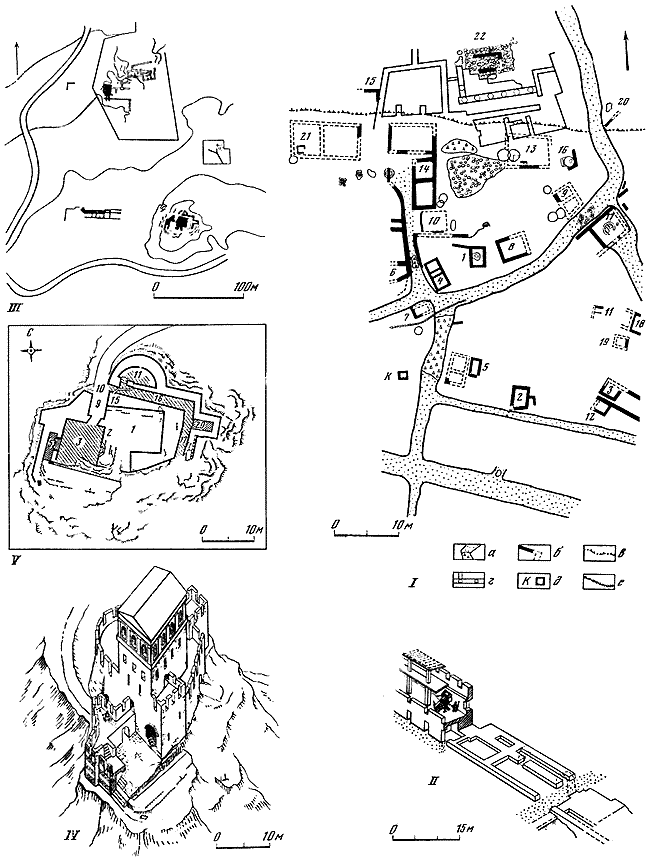

I — раскоп Новый Эспланадный: 1-22 — остатки домов VI–V вв. до н. э.: а — древние улицы и вымостки; б — стены домов; в — граница террасы; г — общественное здание II в. до н. э.; д — колодец; е — водопровод.

II — реконструкция-аксонометрия комплекса оборонительных сооружений I в. до н. э. Раскоп Центральный.

III — план-схема остатков укреплений акрополя: 1 — цитадель; 2 — раскоп Центральный.

IV — цитадель акрополя I в. до н. э. — II в. н. э. Реконструкция-аксонометрия, вид с юга (реконструкция В. Толстикова).

V — план цитадели акрополя.

Таблица XXIX. Пантикапей. Составитель В.П. Толстиков.

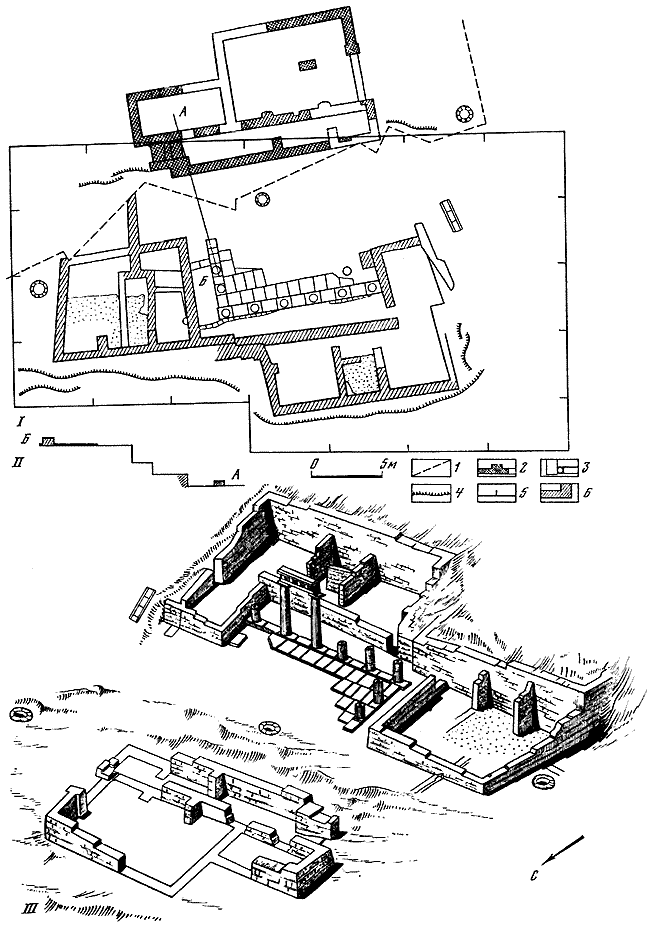

I — совмещенный план комплекса общественных зданий на раскопе К.Е. Думберга и на Новом Эспланадном: 1 — южная граница раскопа К.Е. Думберга; 2 — стены здания, раскопанного К.Е. Думбергом; 3 — стены общественного комплекса II в. до н. э. (притапея), открытого на Новом Эспланадном раскопе; 4 — границы террас; 5 — границы Нового Эспланадного раскопа.

II — разрез по линии А-Б (север-юг); 6 — помещения общественного комплекса II в. до н. э.

III — аксонометрия комплекса общественных зданий (реконструкция В.П. Толстикова).

Таблица XXX. Мирмекий. Составитель И.Г. Шургая.

1 — план Мирмекия с обозначением раскопанных участков; 2 — схематический план Мирмекия по В.Ф. Гайдукевичу; 3 — то же по Бларамбергу; 4 — план раскопа «И»: а — VI–V вв. до н. э.; б — IV в. до н. э.; в — I–III вв. н. э.; г — вымостки; д — III–I вв. до н. э. (по материалам В.Ф. Гайдукевича).

Таблица XXXI. Тиритака. План городища. Составитель И.Г. Шургая.

1 — раскопанные участки; 2 — номера раскопов; 3 — оборонительная стена V в. до н. э.; 4 — оборонительная стена эллинистического времени; 5 — стены зданий античной эпохи; 6 — рыбозасолочные ванны; 7 — резервуары виноделен; 8 — каменные вымостки; 9 — стены зданий средневекового времени; 10 — застройка XX в.
