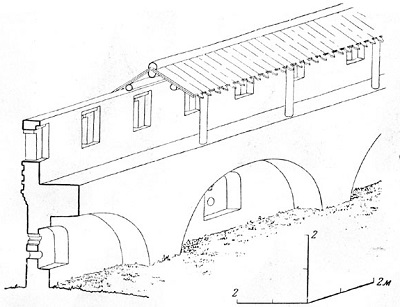

В основном ограда Кириллова монастыря была снабжена одним ярусом боя [638] . Исключение составляла стена, стоявшая на берегу озера; она имела еще и подошвенный бой. От последнего в настоящее время сохранилось 9 бойниц [639] у Свиточной башни. Изнутри это двойные арочные ниши, в которых находятся бойницы, состоящие из 2 отверстий, расположенных одно над другим (рис. 4). Нижние, круглые отверстия (диаметром 20–22 см) предназначались для выпуска стволов пушек или ружей, а верхние, крестообразные — для осмотра местности и выбора цели. Форма верхних отверстий не была случайной — кресты должны были «уберечь» стрелков от поражения. Бойницы же верхнего яруса были прямоугольными; они были расставлены втрое чаще, чем нижние [640] . Вдоль них по периметру стен местами шел боевой ход (рис. 5).

Кирилловские укрепления имели ряд недостатков. Стены крепости были неодинаковы по своим размерам; в большей части у них был только один ярус боя. На длинных участках стен башни далеко отстояли друг от друга и слабо обеспечивали пушечный прострел примыкавших к ним прясел. Кроме того, стена между Святыми воротами и Грановитой башней была ослаблена окнами из казенных палат. Ограда Ивановского монастыря была слабее кирилловской; она не имела ни подошвенного боя, ни боевого хода. Уже спустя 10–15 лет потребовалось значительное усиление всей крепости, в первую очередь с напольной стороны.

О вооружении Кирилловской крепости в XVI в. почти ничего не известно. Бесспорно, однако, что монастырь, у которого общее количество амбразур в стенах и башнях доходило до 735, не мог быть безоружным. Действительно, экономическое процветание монастыря в XVI в., основанное на эксплуатации крестьян, создавало материально-техническую базу для производства оружия. Это оружие и боеприпасы изготовлялись силами монастырских ремесленников, о чем свидетельствует, в частности, грамота Ивана Грозного 1582 г., обязывавшая монастырь сделать для Пушкарского приказа «доброй емчуги (селитры. — Авт.) к ручному зелью». В ней упомянут даже «емчужный мастер» Василий Козаков, работавший в своем «онбаре» [641] .

Потребность Кирилловской крепости в оружии и сырье для его производства удовлетворялась также местным рынком. Не надо забывать, что монастырь находился в центре мощного в то время Устюжно-Белозерского железодобывающего и железообрабатывающего района, который в XVI в. и начале XVII в. был основным поставщиком оружия и других железных изделий для большей части Московского государства [642] . Монастырь покупал у городских мастеров крупные партии железа и стали. По подсчетам Б. А. Колчина, только за 4 года (1567–1568, 1581–1582, 1603–1604 и 1605–1606) Белоозеро продало монастырю «расковного железа большой руки» на 80 руб. 74 коп., что в переводе на вес составляет около 650 пудов [643] .

К концу XVI в. относятся и первые дошедшие до нас известия о закупке монастырем оружия. В 1581 г. «старец» Пахомий купил в Нижнем Новгороде ружья и порох, а в 1582 г. было приобретено 14 фунтов пороха и ручница [644] . Эти отрывочные сведения еще не говорят о том, насколько закупки оружия были систематическими. Опись же монастырского имущества за 1601 г. показывает, что луки, стрелы, сабли и ружья хранились в разных местах монастыря и частично являлись собственностью монахов [645] .

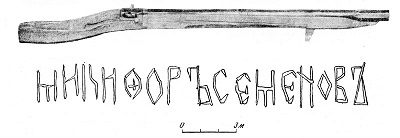

Оружия XVI в. почти не сохранилось. Известна лишь затинная пищаль, которая замечательна не только высоким качеством изготовления, но и тем, что на дульной части ее ствола имеется имя мастера — «Микифор Семенов» (рис. 6). Подобный подписной экземпляр XVI в. является едва ли не единственным, дошедшим до нашего времени. По своей внешней отделке эта пищаль повторяет формы пушек XVI в. с граненой дульной частью и раструбом. Она имеет такое же, как и у пушек, соотношение толщины стенок ствола к диаметру канала [646] . По описям XVII в. затинные пищали входили в разряд артиллерии монастыря.

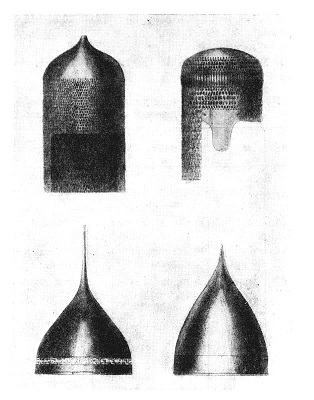

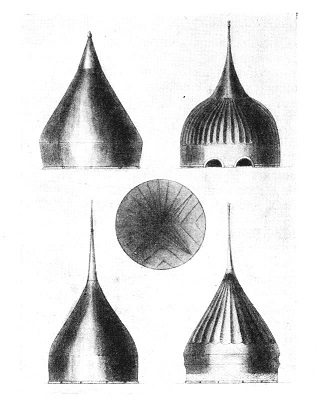

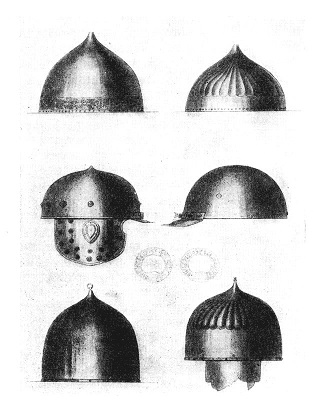

В 1809 г. художники Д. Иванов и А. Ермолаев зарисовали группу шлемов из Кирилловской оружейной палаты [647] . Эти рисунки приобретают большой интерес благодаря тому, что на них представлена эволюция форм русского шлема в XVI–XVII вв., т. е. в последний период бытования этого вида защитного доспеха в средневековой Руси (рис. 7; 8; 9; 10). Наиболее вытянутые из них относятся к XVI в., а более плоские — к XVI в. и началу XVII в. Переработка русскими оружейниками формы шлема в сторону уменьшения его вытянутости и большего приспособления для «огненного боя», началась, по-видимому, не в начале XVII в., как это принято считать [648] , а гораздо раньше. Интересен в этом отношении шлем, изготовленный в 1552 г. в Старице [649] (см. рис. 9).
