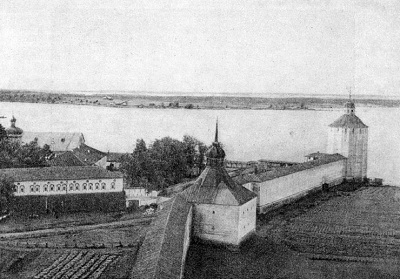

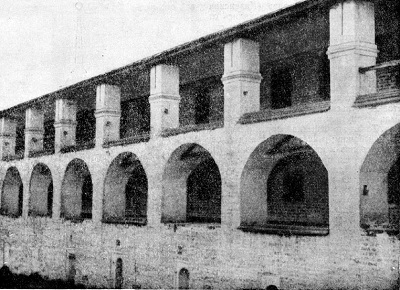

В результате строительства XVI в. Кирилло-Белозерская крепость приобрела в плане форму неправильного многоугольника; в виде такого многоугольника она и изображена на публикуемом нами плане конца XVIII в. (рис. 14) [726] . С 3 сторон крепость прикрывается глубокими водными протоками, озером и болотистыми низинами. Ее наиболее уязвимые стороны в свое время были усилены земляными валами; «перед восточной и западной стенами был вырыт ров, шедший зигзагом, что должно было усиливать расстройство рядов штурмующих. В поле перед рвом были насыпаны валы, причем перед Вологодской башней, наиболее открытой с сухого пути, они образуют характерную форму пятиугольного бастиона. Помимо валов и рвов, вокруг основания угловых башен шел тройной частокол, расположенный так. что его внешняя сторона обстреливалась через машикули башен [727] . Характерен также резкий излом западной стены с выступающими угловыми башнями (рис. 15); он говорит, что при постройке «Нового города» учитывался естественный рельеф местности и принималась во внимание необходимость флангового обстрела подходов к проездным башням.

В результате постройки новых крепостных стен площадь монастыря увеличилась с 6 до 12 га. Это был своеобразный «город», выстроенный словно по единому плану. Внутри его, кроме каменных и деревянных культовых, жилых и хозяйственных построек, находились роща, луга, огороды, речка Свияга, разветвленная сеть дорог с несколькими мостами и старые укрепления XVI в.

Крепость была построена таким образом, что ее каждая часть в случае необходимости представляла самостоятельный укрепленный район: Большой монастырь, Ивановский монастырь, Острог. От Мясницкой башни Острога к северной стене «Нового города» шла «деревянная, рубленая двойная стена» длиной 35 м, шириной 3 м [728] . Благодаря этому создавались еще две обособленные части: северо-западная и северо-восточная (см. рис. 2). Таким образом, оборона крепости была глубокой, расчлененной внутри основного пояса стен на 5 районов. Исторически сложившаяся планировка Кирилловской крепости отражает древнерусский градостроительный прием. Каждая новая часть города являлась в то же время отдельной крепостью, тесно связанной в единое целое всей системой обороны. «С архитектурным ансамблем древнерусских городов теснейшим образом связана планировка монастырей, в своей архитектурной композиции отражавших то, что осуществлялось в городах» [729] .

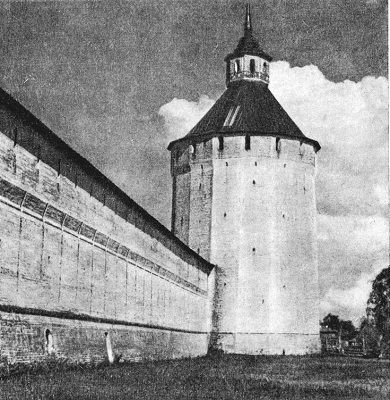

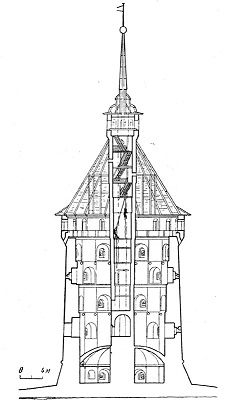

Каково же было военно-инженерное устройство новых укреплений? Четыре башни XVII в., хорошо сохранившиеся до наших дней, достигают высоты (до зубцов) 25–30 м при диаметре 20 м [730] (рис. 16). В центре их стоят полые внутри кирпичные столбы, которые, проходя через многогранные сомкнутые своды первых ярусов, служили для поддержки вышележащих междуэтажных деревянных перекрытий (рис. 17). Одновременно толстые бревна этих перекрытий придавали столбам устойчивость. Верхние части столбов снабжены вышками, смотрильнями, поднимающимися над раскатами до 10 м. С них просматриваются окрестности в радиусе более 10 км. Проходившие внутри столбов лестницы соединяли ярусы башен между собой; одновременно они позволяли попадать в каморки, предназначавшиеся, очевидно, для хранения припасов [731] . Во всех ярусах башен (в угловых башнях их было по шесть) существовало по 6–8 пушечных амбразур. Обращенность некоторых из них в сторону внутреннего пространства монастыря хорошо показывает, что башни были рассчитаны на круговую оборону.

Две башни «Нового города» (Казанская и Косая) были проезжими и отличались от остальных своей конструкцией. В плане они имели прямоугольную форму, были ниже и приземистее угловых [732] и делились внутри мостами только на 4 яруса.

Первые ярусы проезжих башен снабжены проемами высотой до 6 м. С внешней и внутренней сторон этих проемов были навешены дубовые полотнища, окованные поличным (листовым) тульским железом. В Косой башне была «с внутрех подъемная железная решетка». Такая же решетка была и в воротах Казанской башни; в настоящее время от нее сохранились паз в стенах воротного проема башни и прорезь в его своде (шириной около 15 см) [733] . При помощи ворота и системы блоков решетки поднимались и опускались в случае необходимости. Одна из них, «по скаске городового дела кузнеца Михаила Золотичянина», весила 700 пудов (11 466 кг) [734] .

В общей сложности на башнях «Нового города» было 150 однотипных пушечных и 70 ружейных «косых» бойниц. Устройство первых очень простое. В 3,5-метровую толщу стены углублены сводчатые камеры-печуры высотой 2,35 м, шириной 2,75 м и глубиной 0,9 м. Затем с помощью ступенчатого уступа камеры соединяются с нишами, высота которых — 1,9 м, ширина — 1,8 м и глубина — 0,7 м. В торцовых стенках ниш и находятся круглые пушечные бойницы. Их диаметр в наиболее узкой части — 34 см. Над многими такими бойницами расположены прорези для прицеливания. Сектор обстрела из этих бойниц — около 30°. Косой бой башен был действенным на расстоянии 10–40 м от подножия башни.

Значительный выступ башен за линию стен показывает, что они являлись узловыми пунктами в обороне «Нового города»; в них концентрировалась исключительно артиллерия, которая вела не только фланговый огонь, но и простреливала отдаленные подступы к крепости. Дальность этого огня намного превышала размер прясел стен, зажатых между башнями (в среднем 120–160 м). Если учесть, что при заряде, составлявшем 2/3 от веса ядра, дальность прямого выстрела из пушек 6–8-фунтового калибра достигала 400 шагов, а из 4-фунтовых — 300 шагов [735] , а также если принять во внимание, что орудия башен были подняты над уровнем земли на 35–40 м, — то можно считать, что огонь кирилловской артиллерии был действенным на расстоянии 300–600 м.
