б) Повреждения 1-й степени в отдельных зданиях типа Б и во многих зданиях типа А. В отдельных зданиях типа А повреждения 2-й степени;

в) В немногих случаях в сырых грунтах возможны трещины шириной до 1 см; в горных районах отдельные случаи оползней. Наблюдаются изменения дебита источников и уровня воды в колодцах.

VII. Повреждения зданий

а) Большинство людей испуганы и выбегают из помещений. Многие люди с трудом удерживаются на ногах. Колебания отмечаются лицами, ведущими машины; звонят большие колокола;

б) Во многих зданиях типа В повреждения 1-й степени; во мне их зданиях типа Б повреждения 2-й степени. Во многих зданиях типа А — повреждения 3-й степени, в отдельных зданиях этого типа повреждения 4-й степени. В отдельных случаях оползни проезжих частей дорог на крутых склонах и трещины па дорогах. Нарушения стыков трубопроводов; трещины в каменных оградах;

в) На поверхности воды образуются волны, вода становится мутной вследствие поднятия ила; изменяется уровень воды в колодцах и дебит источников. В немногих случаях возникают пли пропадают существующие источники воды. Отдельные случаи оползней на песчаных или гравелистых берегах рек.

VIII. Сильные повреждения зданий

а) Испуг и паника; испытывают беспокойство даже лица, ведущие автомашины; кое-где обламываются ветви деревьев. Сдвигается и иногда опрокидывается тяжелая мебель; часть висячих ламп повреждается;

б) Во многих зданиях типа В повреждения 2-й степени, в отдельных зданиях этой группы — повреждения 3-й степени. Во многих зданиях типа Б повреждения 3-й степени, в отдельных — 4-й степени; во многих зданиях типа А повреждения 4-й степени, в отдельных — 5-й степени; отдельные случаи разрыва стыков трубопроводов. Памятники и статуи сдвигаются; надгробные камни опрокидываются; каменные ограды разрушаются;

в) Небольшие оползни на крутых откосах выемок и насыпей дорог; трещины в грунтах достигают нескольких сантиметров; возникают новые водоемы; иногда пересохшие колодцы наполняются водой или существующие колодцы иссякают; во многих случаях изменяется дебит источников и уровень воды в колодцах.

IX. Всеобщие повреждения зданий

а) Всеобщая паника; большие повреждения мебели. Животные мечутся и издают крики;

б) Во многих зданиях типа В повреждения 3-й степени и в отдельных — 4-й степени; во многих зданиях типа Б повреждения 4-й степени и в отдельных — 5-й степени; во многих зданиях типа А повреждения 5-й степени; памятники и колонки опрокидываются. Значительные повреждения искусственных водоемов; разрывы части подземных трубопроводов; в отдельных случаях искривление железнодорожных рельсов и повреждение проезжих частей дорог;

в) На равнинах наводнения часто заметны наносы песка и ила. Трещины в грунтах достигают ширины 10 см, а по склонам и берегам рек — свыше 10 см; кроме того, большое количество топких трещин в грунтах; скалы обваливаются; частые оползни и осыпания грунта. На поверхности воды большие волны.

X. Всеобщие разрушения зданий

б) Во многих зданиях типа В повреждения 4-й степени, а в отдельных — 5-й степени; во многих зданиях типа Б повреждения 5-й степени, в большинстве зданий типа А повреждения 5-й степени. Опасные повреждения плотин и дамб: серьезные повреждения мостов; легкие искривления железнодорожных рельсов. Разрывы пли искривления подземных трубопроводов. Дорожные покрытия и асфальт образуют волнообразную поверхность;

в) Трещины в грунтах шириной несколько дециметров и в не-которых случаях — до 1 м; параллельно руслам водных потоков появляются широкие разрывы. Осыпание рыхлых пород с крутых склонов; возможны большие оползни на берегах рек и крутых морских побережьях. В прибрежных районах перемещаются песчаные и илистые массы; выплескивание воды в каналах, озерах, реках и т. д. Возникают новые озера.

XI. Катастрофа

б) Серьезные повреждения даже зданий хорошей постройки, мостов, плотин и железнодорожных путей; шоссейные дороги приходят в негодность; разрушение подземных трубопроводов;

в) Значительные деформации почвы в виде широких трещин, разрывов и перемещений в вертикальном и горизонтальном направлениях; многочисленные горные обвалы. Определение интенсивности сотрясения (балльности) требует специального исследования.

XII. Изменения рельефа

б) Сильное повреждение или разрушение практически всех наземных и подземных сооружений;

в.) Радикальные изменения земной поверхности; наблюдаются значительные трещины в грунтах с обширными вертикальными и горизонтальными перемещениями. Горные обвалы и обвалы берегов рек на больших площадях; возникают озера, образуются водопады; изменяются русла рек. Определение интенсивности сотрясения (балльности) требует специального исследования.

ИЛЛЮСТРАЦИИ

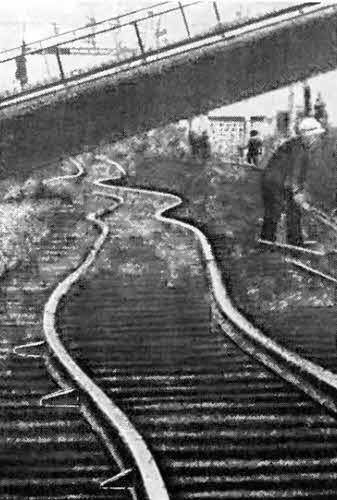

Сжатие земной поверхности в продольном (деформация рельсов) и растяжение в поперечном (обрушение мостов) направлениях во время Ниигатского землетрясения 1964 гв (Япония)
