Пересчет результатов измерений спектрального распределения чувствительности нескольких кремниевых солнечных элементов на спектр внеатмосферного солнца и затем расчет интегрального значения тока короткого замыкания элементов показал, что в случае нелинейных солнечных элементов ошибка в определении градуировочного значения тока для внеатмосферных условий из-за измерения чувствительности без подсветки имитированным солнечным излучением может достигать 7 %. Использование установки с модулированным сигналом и подсветкой имитированным солнечным излучением позволяет устранить эту погрешность.

Абсолютное значение спектральной чувстительности рассчитывается как отношение I?3(?)/E (?). Для определения коэффициента собирания Q (I?3 на один поглощенный фотон) дополнительно измеряется коэффициент отражения от поверхности солнечных элементов в той же области спектра.

Эксперименты и расчеты показывают, что составляющая верхнего легированного слоя кремния в суммарном коэффициенте собирания Q при переходе к малой глубине залегания p-n– перехода и увеличении скорости поверхностной рекомбинации начинает уменьшаться.

При создании солнечных элементов из арсенида галлия также наблюдается отмеченная тенденция. Гомогенный р-n– переход в этом материале создается обычно с помощью мелкой термодиффузии цинка — примеси p– типа — в исходный арсенид галлия n– типа. Однако существенно более высокое значение коэффициента поглощения в арсениде галлия (по сравнению с кремнием) и его резкая спектральная зависимость приводят к тому, что почти все фотоактивное излучение поглощается в верхнем легированном слое p– типа и собирается из него нижележащим p-n– переходом в арсениде галлия.

Были выполнены также расчеты для солнечных элементов из кремния и арсенида галлия при близкой толщине слоев и одинаковой скорости поверхностной рекомбинации. Результаты этих расчетов показывают, что составляющая базового слоя в суммарном коэффициенте собирания Q становится заметной лишь в длинноволновой области спектральной чувствительности солнечных элементов из арсенида галлия (рис. 2.17, кривая 4).

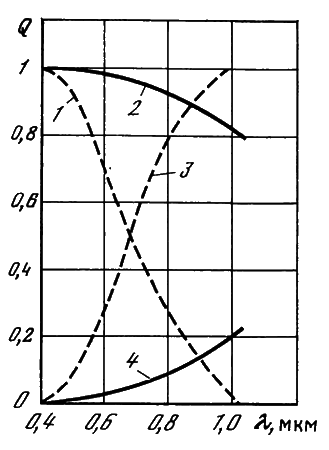

Рис. 2.17. Спектральная зависимость составляющих легированной (1, 2) и базовой (3, 4) областей в суммарном коэффициенте собирания для солнечных элементов 1,3 — кремний (n- на р-типа); 2,4 — арсенид галлия (р- на n-типа)

По спектральной чувствительности исследованных солнечных элементов были рассчитаны время жизни и диффузионная длина неосновных носителей в областях по обе стороны р-n– перехода. Выяснилось, что дополнительная причина столь незначительного влияния базовой области на суммарный коэффициент собирания в элементах из арсенида галлия — чрезвычайно малая диффузионная длина неосновных носителей в этом материале, не превышающая 1,5 мкм.

При бесконечно большом времени жизни и диффузионной длине неосновных носителей в обоих слоях солнечного элемента и при нулевой скорости поверхностной рекомбинации (а также при R=0) коэффициент собирания Q будет равен единице во всей области фоточувствительности данного полупроводникового материала, а на кривой спектральной чувствительности появится резкий максимум при энергии квантов 1/8 v, равной ширине запрещенной зоны Eg полупроводника, из которого изготовлен солнечный элемент, после чего спектральная чувствительность начнет линейно убывать с увеличением частоты (т. е. уменьшением длины волны) падающего оптического излучения.

При отсутствии поверхностной и объемной рекомбинации все носители, созданные в полупроводнике излучением длиной волны ?, должны собираться и разделяться p-n– переходом:

I?3(?) =qN0(?) =qE (?) / hv.

Отсюда видно, что спектральная чувствительность линейно зависит от длины волны:

I?3(?)E/(?)=q/hv=0,8x103?.

Длинноволновой край спектральной чувствительности солнечных элементов ограничен лишь энергетическим положением края основной полосы поглощения (или, как его ранее часто называли, красной границей фотоэффекта), которое определяется шириной запрещенной зоны полупроводника и характером оптических переходов зона — зона. Левый край чувствительности для планарного солнечного элемента зависит в основном от скорости поверхностной рекомбинации на обращенной к свету поверхности элемента.

Ниже представлены предельные значения спектральной чувствительности полупроводникового солнечного элемента планарной конструкции, рассчитанные при указанных ранее идеализированных условиях (нулевая скорость поверхностной рекомбинации, бесконечно большие время жизни и диффузионная длина неосновных носителей заряда и нулевое значение коэффициента отражения):

Анализ результатов расчетного и экспериментального определений спектральной чувствительности позволяет сделать несколько выводов о выборе основных направлений совершенствования технологии солнечных элементов.

Улучшение спектральной чувствительности в длинноволновой области может быть достигнуто за счет увеличения времени жизни неосновных носителей в базовом слое, например, путем перехода к более чистому и высокоомному исходному полупроводниковому материалу и сохранения его свойств в процессе изготовления солнечных элементов.

На основе кремния могут быть изготовлены солнечные элементы с очень высокой чувствительностью в коротковолновой и ультрафиолетовой областях спектра вплоть до 0,2 мкм. C этой целью необходимо резко уменьшить скорость поверхностной рекомбинации и глубину залегания p-n– перехода.
