4.1.5. Анализ распределения арматуры тюбинга

1) Насыщенность арматурой бетона для тюбинга в метро (КНР)

За последние 20 лет при использовании проходческих щитов в Китае было построено большое количество веток метро, структурное укрепление которых является характерным, что по большей части отражает достигнутый в КНР уровень проектирования. Для определения насыщенности арматурой тюбингов метро, возводимых с помощью проходческих щитов, изучили различные регионы, качество почвы и возможные диаметры туннелей, проведя исследование содержания арматуры 38 веток метро в 21 городе КНР. По большей части содержание составило 140~210 кг/м3. Самое низкое содержание арматуры наблюдалось в Чунцине, где туннели прорываются в средневыветренных песчаных аргиллитах, и составляло 120 кг/м3. Самое высокое содержание арматуры наблюдалось в Ханчжоу, где алевритовая почва, много отложений глины. В такой мягкой почве сооружение туннелей требует повышенного содержания арматуры, достигающего 253 кг/м3. Данные факты отражены в таблице 4-6.

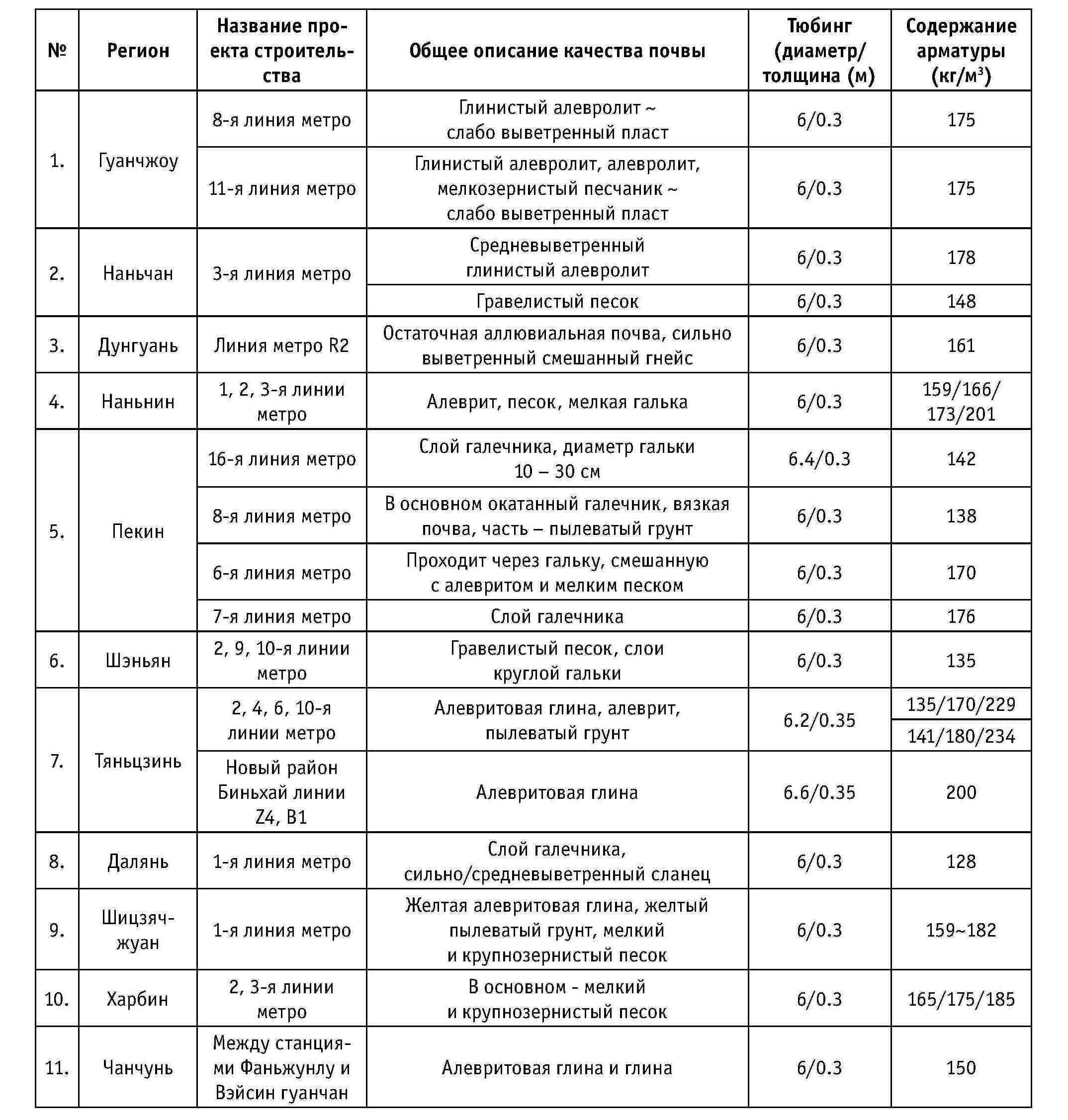

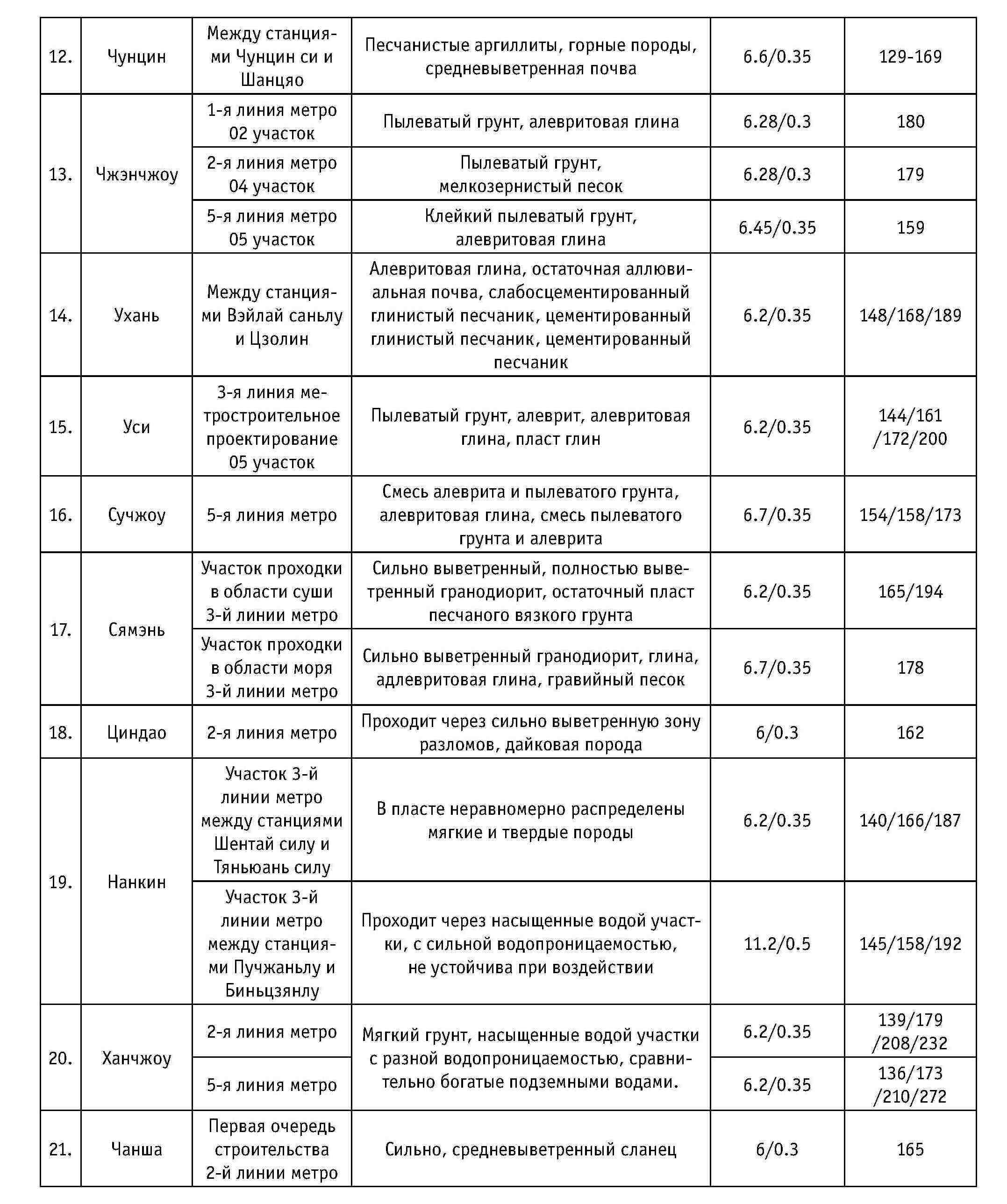

Таблица 4-6. Исследование содержания арматуры в метро КНР

2) Сравнение различий армирования элементов строительства проходческих пространств метро в КНР и других странах

КНР не часто принимает участие в разработке проектов метро и других строительных объектов за рубежом, поэтому сложно получить большое количество относительно достоверных зарубежных расчетных параметров. Китайская корпорация железнодорожных туннелей получила проект строительства западного сектора красной ветки метро в городе Тель-Авив (Израиль), а также на нее была возложена миссия выполнения генерального подряда работ на данном объекте. Строительство объекта осуществлялось по европейским стандартам, диаметр щитового туннеля составил 7.2 м, толщина тюбинга 0.35 м, основной почвой проходки был мелкий песок, сильно выветренный Kurkar (сходный с песчаником), ГГВ в верхней точке туннеля по проекту – 1 – 8 м, содержание арматуры приблизительно 120 кг/м3. Ниже проведем анализ со сходным проектом в КНР:

(1) Внешний диаметр тюбинга у данного туннеля сравнительно большой, достигает 7.2 м, в КНР за обычный диаметр считается 6 м, 6.2 м, самый большой – 6.7 м.

(2) Толщина тюбинга – 0.35 м, приблизительно такая же, как и в КНР.

(3) Для армирования тюбинга применяют метод сеточного армирования, лицевые и каркасные стойки крепятся вместе, образуя сетку арматуры, обычно арматура монтируется в области болтовых отверстий. В КНР продольную арматуру гнут и приваривают стыковым швом к каркасным стойкам, так образуется арматурный каркас. В верхней части есть болтовые отверстия, болт крепится и соединяется с торцевой поверхностью симметрично распределенного каркаса арматуры. Некоторые тюбинги снабжаются кольцевой арматурой для увеличения сопротивляемости стыков.

(4) Продольная арматура тюбингов – Т14, среднее расстояние между элементами – 150 мм. В КНР применяется продольная арматура диаметром от 16 мм и выше, среднее расстояние между элементами равно 125 мм.

(5) Распределительный арматурный стержень тюбинга равен Т10, среднее расстояние между стержнями – 160 мм. В КНР распределительный арматурный стержень тюбинга равен 12 – 14 мм, среднее расстояние между стержнями – 160 мм.

3) Анализ причин различий

(1) Во время строительства каждой ветки метро в КНР участок строительных работ делится на 3 – 5 отрезков, так удобнее распределять тюбинги между строительными организациями. Обычно, принимая во внимание геологические условия каждой метротрассы и глубины залегания, предоставляются 1 – 4 вида универсальных карт распределения арматуры. Проектные подразделения каждого участка проводят повторные вычисления, исходя из конкретного состояния своего отрезка, и из универсальных чертежей выбирают различное распределение арматуры. Принимается во внимание инклюзивность, часто используемый тип армирования превышает потребности участка.

(2) При внутренних расчетах армирования элементов строительства проходческих пространств метро в КНР обычно прибегают к привычному методу, применяемому в Японии (нагрузка – структурная модель). На красной ветке в городе Тель-Авив применяется метод структуры пласта (скалистый грунт – структурная модель). Первый метод уменьшает твердость соединения тюбингов и увеличивает средний изгибающий момент. Второй метод не учитывает влияние на соединение, а исходит из гомогенности грунтов. С точки зрения расчетного усилия первый способ превосходит второй.

(3) В КНР проектанты, применяя японский метод, проводят анализ внутренних сил. Затем для проведения расчетов несущей способности, объем армирования часто уменьшается соответственно параметру проектных продольных сил, или стандартные параметры продольной силы заменяют проектные. Вплоть до того, что иногда проводятся расчеты плоских изгибов конструкции, что приводит к увеличению объемов арматуры. Однако в туннелях подобной кольцевой структуры продольная сила оказывает сильное итоговое влияние на арматуру. Если не определен такой параметр, как качество почвы, или сложно определить количество интервалов вследствие их чрезмерности, то для вышеизложенного метода проводится расчет количества арматуры.

(4) Строительный цикл сооружения проектов метро в КНР сравнительно короткий, а время геологоразведочных работ еще короче: время исследования одной метротрассы не превышает года. В Тель-Авиве все работы, связанные с геологическими исследованиями и подведением результатов, заняли более 5 лет. Отбросив время на согласование, получим не менее 3 лет, ушедших на сбор данных на месте и исследовательскую деятельность. В КНР инженерные исследования завершают в сжатые сроки, при этом удовлетворяются требования существующих стандартов. Количество образцов внутренних и полевых испытаний в КНР меньше, чем за рубежом. В то же самое время, технический персонал, производящий исследования, испытывает беспокойство по поводу изменчивости подземного инженерного геологического строения. Предоставляемые параметры почвы устаревают, что приводит к отклонениям в сторону в результатах расчета внутренних сил конструкции.

(5) До 2010 года при сооружении строительных проектов метро в КНР использовалась несущая арматура HRB335, проектная прочность которой была низкой. Предел ее текучести по европейским стандартам составляет 400 – 600 MПa. В тождественном по внутренним силам проекте, в КНР используют большее количество стали. С течением экономического и технического развития и прогресса в КНР, свойства арматуры улучшились. В настоящее время по большей части используют несущую арматуру HRB400, с соответствующим пределом текучести – 400 MПa. Не смотря на улучшение технических характеристик арматуры, из-за многолетнего проектирования по инерции, некоторые участки с арматурой в регионах остались без изменений, диаметр арматуры все еще начинается с 16 мм. Данный факт приводит к тому, что в настоящий момент в некоторых районах существующий объем арматуры не уменьшился с улучшением свойств материала. За последние два года в целом ряде проектных организаций обнаружились проблемы. В только построенных тюбингах проходческих пространств, содержание стали снизилось. Например, в Чуньцине, Даляне, Шэньяне и других городах, содержание стальных конструкций уменьшилось до 120 – 135 кг/м3.
