Горизонтальное давление грунта такое же, как и вертикальное давление грунта, и его сложнее точно экстраполировать. Значения горизонтального давления грунта при проектировании обычно рассчитываются путем умножения вертикального давления грунта на коэффициент бокового давления грунта.

При отсутствии сопротивления основания в качестве коэффициента бокового давления грунта можно выбрать статическое давление грунта, учитывающее условия строительства.

Коэффициент активного давления грунта используется в качестве коэффициента бокового давления грунта, если имеется сопротивление основания или коэффициент статического давления грунта соответствующим образом дисконтируется для расчета. Коэффициент бокового давления грунта следует определять не только с учетом характера грунта, но и в зависимости от метода расчета конструкции и метода строительства. Однако очень трудно установить их должным образом, и их можно определить, обратившись к таблице 4-5.

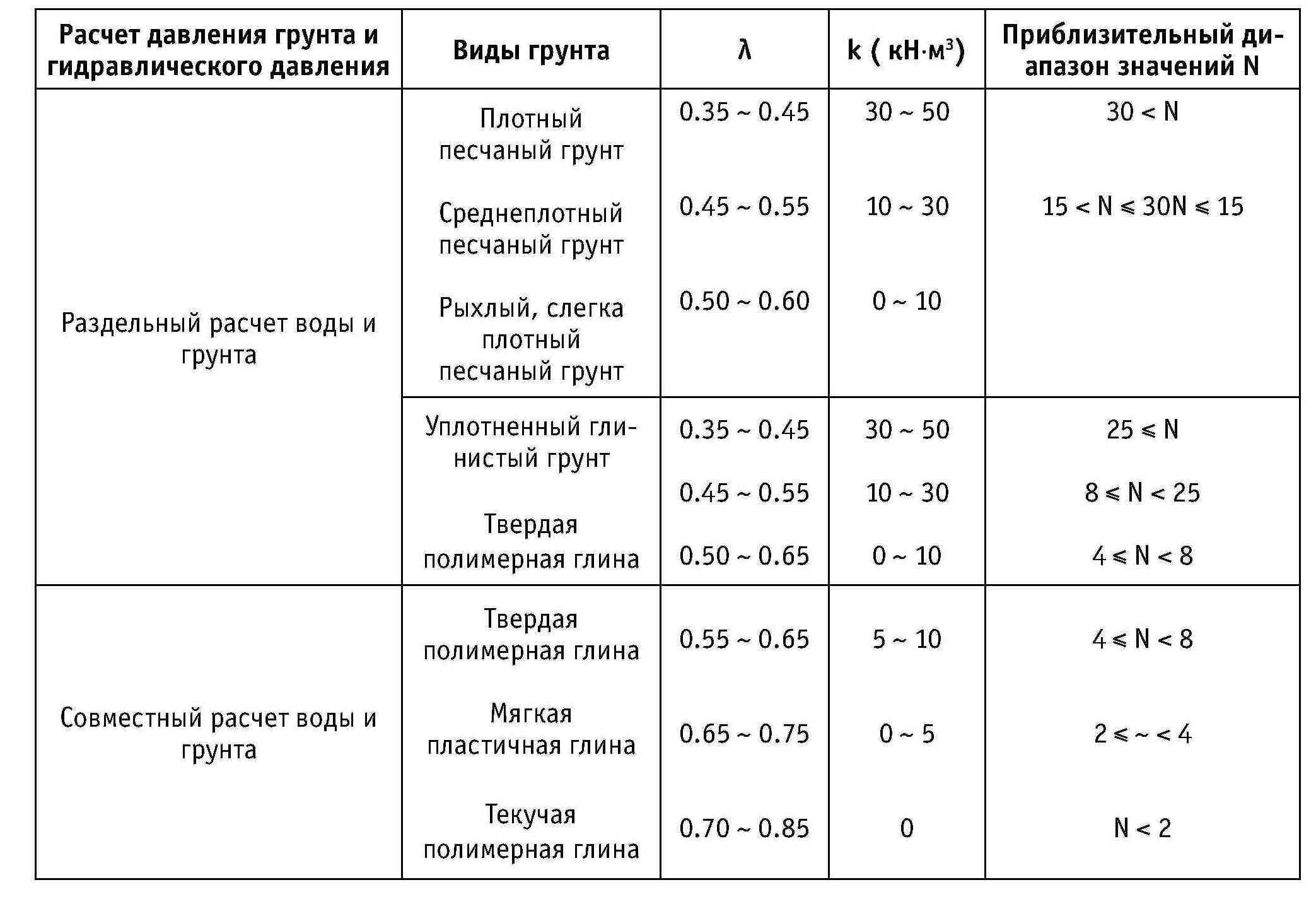

Таблица 4-5. Коэффициент бокового давления грунта (?), коэффициент сопротивления основания (k)

Расчетные напряжения в сечении тюбинга будут меняться из-за тонкого баланса между вертикальными и горизонтальными нагрузками. Коэффициент бокового давления грунта (?) и коэффициент сопротивления основания (k) должны определяться тщательно с полным учетом условий заложения основания и назначения туннеля.

(3) Гидравлическое давление

Гидравлическое давление дается при расчете давления грунта, учитывая разделение давления воды и грунта, а разница в вертикальном давлении воды действует как сила плавучести, поэтому подъем необходимо изучать с учетом других нагрузок и состояния фундаментов поверх облицовки.

Гидравлическое давление может быть определено в соответствии с изменениями уровня грунтовых вод на этапе строительства, а также во время длительной эксплуатации, различая всевозможные стратиграфические условия и рассчитывая его как гидростатическое давление или включая воду как часть грунта.

Гидравлическое давление, действующее на обделку туннеля, использует давление поровой воды, но давление поровой воды очень трудно определить, с практической точки зрения и с учетом безопасности, гидравлическое давление обычно определяется гидростатическим давлением.

Как правило, гидравлическое давление в вертикальном направлении рассчитывается в соответствии с равномерной нагрузкой. Давление воды, действующее на верхнюю часть футеровки, равно гидростатическому давлению, действующему на ее вершину, а давление воды, действующее на дно, равно гидростатическому давлению, действующему на нижнюю точку футеровки. Гидравлическое давление в горизонтальном направлении используется в качестве трапециевидной распределенной нагрузки, и его размер совпадает с гидростатическим давлением.

Кроме того, при длительном использовании туннеля из-за влияния природных или техногенных факторов уровень грунтовых вод будет меняться, и также бывает достаточно сложно определить уровень грунтовых вод. При расчетах конструкции кольцевого щитового туннеля использование более высокого уровня грунтовых вод не обязательно означает, что он смещен в сторону безопасной конструкции; напротив, использование более низкого уровня грунтовых вод может быть наиболее неблагоприятным сочетанием условий работы с нагрузкой. Поэтому при определении уровня грунтовых вод он должен быть рассчитан в соответствии с самым высоким уровнем воды и самым низким уровнем воды соответственно.

3) Сопротивление грунтовой массы

Сопротивление грунтовой массы также известно как сопротивление образованию или сопротивление основания. Существует два способа определения сопротивления пласта: один предполагает, что сопротивление пласту не имеет ничего общего с деформацией (смещением) пласта, которая представляет собой силу реакции, уравновешенную действующей нагрузкой; другой предполагает, что сопротивление пласту связано с деформацией (смещением) пласта, которая подчинена смещению основания; под действием нагрузки часть конструкции облицовки будет деформирована в направлении вмещающей породы, поскольку вмещающая порода вокруг туннеля имеет определенную жесткость, она неизбежно создаст силу реакции на конструкцию облицовки (то есть сопротивление пласту), чтобы противостоять его деформации. В настоящее время определено большинство теорий локальной деформации, основанных на гипотезе Винкеля. Сопротивление пласту будет варьироваться в зависимости от используемой расчетной модели и метода расчета, среди которых наиболее часто используемые методы:

(1) Традиционный японский метод расчета

Предполагается, что вертикальное сопротивление основания не зависит от смещения основания, и в качестве сопротивления основания принимается равномерная сила реакции, уравновешенная вертикальной нагрузкой. Учитывая деформацию облицовки в направлении вмещающей породы, определено, что сопротивление основания в горизонтальном направлении действует в диапазоне центрального угла 45° выше и ниже горизонтального диаметра облицовки и предполагается распределенным в треугольнике с горизонтальным диаметром в качестве вершины. Сопротивление основания на горизонтальном диаметре является наибольшим, и его величина может быть рассчитана пропорционально горизонтальной деформации облицовки по отношению к вмещающей породе. Коэффициент сопротивления основания может быть принят в соответствии со стратиграфическими условиями.

(4-5),

где: K – коэффициент реакции основания (коэффициент горизонтального сопротивления грунтовой массы) (кН·м3).

? – величина горизонтального смещения облицовки (м).

(2) Метод пружинной модели

Предполагая, что сопротивление пласта распределено радиально вдоль кольца облицовки, взаимодействие между облицовкой и пластом эквивалентно пружине, а сопротивление основания рассматривается как сила реакции, возникающая при деформации тюбинга в направлении основания.
