Будь то проектирование туннелей, строительство или оценка безопасности, необходимо задействовать высокопроизводительный вычислительный анализ и аналоговое моделирование, основываясь на получении новых данных и принятии решений с использованием ИИ. Вычислительное моделирование и платформа принятия решений на основе ИИ обеспечивают высокую производительность вычислительных возможностей за счет высокоскоростных алгоритмов принятия решений и анализа информации при помощи ИИ, а также функциональных подсистем. Через платформу принятия решений на основе ИИ реализуется геологическая картина строительных работ в режиме реального времени, цифровое моделирование проходки щитов осуществляется с помощью облачных вычислений, и в результате показываются параметры проходки туннеля под интеллигентными параметрами.
5.2.4. Платформа совместимой работы и мониторинга строительства туннелей щитовым методом
Платформа совместимой работы и мониторинга строительства туннелей щитовым методом в основном состоит из подсистем контроля и мониторинга строительства туннелей в скальных, глинистых и песчано-гравийных грунтах, а также сложного строительства туннелей (проходящих через существующие туннели и здания). На рис. 5-2 приведен пример подсистемы контроля и мониторинга строительства туннелей в скальных грунтах.
5.2.5. Платформа публикации больших данных
Платформа публикации больших данных в соответствии с техническими спецификациями управления данным собирает, систематизирует и формирует единую общедоступную базу данных, которую пользователи могут запрашивать в режиме реального времени. Общедоступная информация включает в себя: основные правила и положения системы, базу данных статистических отчетов, группу основных баз данных, базу данных по теоретическим основам проектирования туннелей и т. д. Необходимо классифицировать и сформулировать стандарты и нормы сбора данных, установить правила и системы для хранения данных и справочного сервиса, а также систем управления функционированием.
Рис. 5-2. Подсистема контроля и мониторинга строительства туннелей в скальных грунтах
ВТОРОЙ РАЗДЕЛ. ОБЩИЕ СВЕДЕНИЯ
Данный раздел включает в себя 5 глав: «Система проходческих щитов и ключевые компоненты», «Защитовой комплекс и вспомогательное оборудование», «Система удаленного управления данными», «Производство и сборка проходческого щита», «Обновление проходческого щита». В данном разделе дается описание функций оборудования проходческих щитов, принципы работы, конструкция, основные пункты конструкции, ключевые технологии и тенденции развития, технология изготовления, заводская сборка и наладка оборудования. Это поможет специалистам, работающим с проходческими щитами системному пониманию устройства проходческих щитов, технологии производства и обновления оборудования. Это может быть важным руководством и справочным материалом по использованию и управлению оборудованием проходческих щитов.
Глава 6. Система проходческих щитов и ключевые компоненты
Глава 7. Защитовой комплекс и вспомогательное оборудование
Глава 8. Система удаленного управления данными
Глава 9. Производство и сборка проходческого щита
Глава 10. Обновление проходческого щита
ГЛАВА 6. СИСТЕМА ПРОХОДЧЕСКИХ ЩИТОВ И КЛЮЧЕВЫЕ КОМПОНЕНТЫ
Проходческие щиты являются эффективным средством для проходки туннеля, имеют большое значение при сооружении железнодорожных и автомобильных туннелей, городского метро, коммуникационных туннелей, подземных переходов, штрека угольной шахты, подводящих туннелей и других инженерных объектов. Развитие технологий проходческих щитов в Китае за более 60 лет прошла этапы рассвета, инновации и превосходства и сформировала комплексную техническую систему. В настоящее время в Китае уже реализован полный цикл производства проходческих щитов, но существует определенное отставание ключевых компонентов и системы от международных современных передовых технологий. В данной главе приводиться описание системы проходческих щитов и восьми ключевых компонентов с точки зрения функций основных систем, основных технических аспектов, тенденции развития и передовые технологии проходческих щитов.
6.1. РЕЗЦЫ РЕЗЦОВОЙ ГОЛОВКИ
6.1.1. Виды и формы резцов

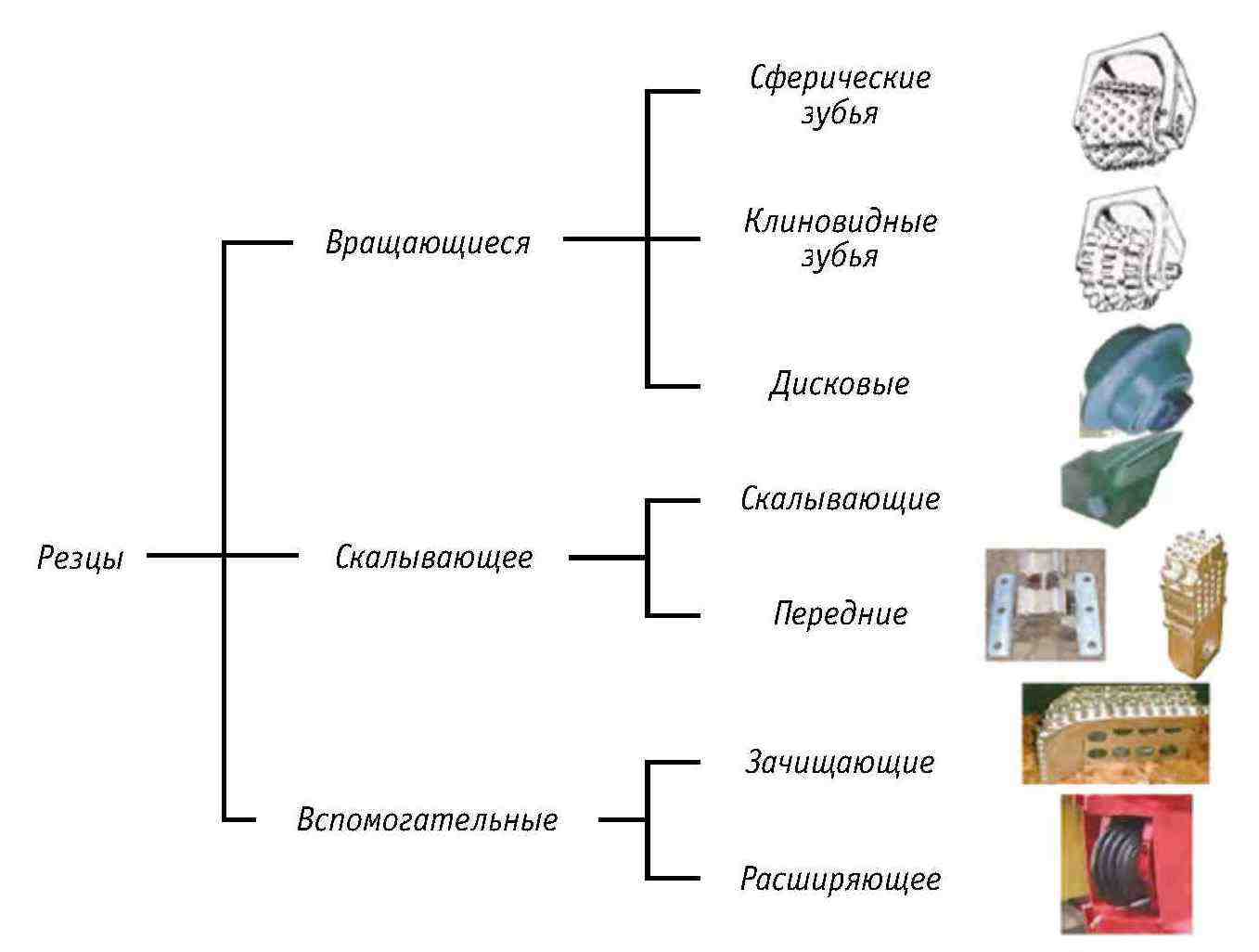

Резцы, используемые в проходческих щитах, в основном делятся на дробящие и вспомогательные резцы. Название дробящих резцов главным образом связано с их механическим действием на породы. Они подразделяются на три вида: вращающиеся фрезы (шарошки), скалывающие (пластинчатые резцы), прорезывающие (стержневые). Вспомогательные резцы названы по их основной функции: зачищающие или расширяющие резцы. Все виды представлены на рис. 6-1.
Рис. 6-1. Виды резцов проходческих щитов
В настоящее время в Китае существует путаница в названиях резцов. Особенно часто путают скалывающие и зачищающие. Скалывающие резцы выполняют функцию основного резца для дробления породы. Зачищающие резцы выравнивают поверхность забоя и не рассчитаны на активное бурение. Поэтому в ходе работы проходческого щита предъявляются строгие требования к замене дробящих резцов, несоблюдение чего может привести к заклиниванию щита.
Также существует много названий для стержневых резцов, обычно связанных с его формой: ракушка, квадратный. Основной функцией стержневых резцов является разрезание породы на отдельные куски, что создает более благоприятные условия для работы скалывающих резцов. Его основной принцип работы заключается в использовании бокового удара резцов, создаваемого при вращении вместе с резцовой головкой, для дробления или разрезания породы.
1) Вращающиеся фрезы
(1) Виды вращающихся фрез
