Рис. 6-16. Виды повреждений резца: a) обломки кромки; b) неровный износ кромки; c) повреждение подшипника; d) осыпание фрезы

5. Выкрашивание кромки

Отслаивание куска от поверхности кромки фрезы без разлома всей фрезы называется «выкрашивание кромки» и классифицируется как <поломка кромки> (рис. 6-16d). Выкрашивание кромки происходит из-за образования усталостных трещин на поверхности кромки, постепенное расширение которых приводит к микроразрывам и отслаиванию. Незначительные обломки не влияют на работу резца.

6. Разрыв или выпадение стопорного кольца

Упорное кольцо используется для предотвращения параллельного смещения кромки вдоль оси. Его разрыв или выкрашивание приводит к сдвигу кромки.

2) Резак

(1) Механизм резания резка

При вращении резцовой головки и продвижении проходческого щита вдоль туннеля резки оказывают сдвигающее усилие на поверхность забоя вдоль туннеля и силу резания по направлению вращения резцовой головки. Острие и головка резца погружается в породу и срезает ее. В зависимости от породы забоя и механических характеристик резков, а также их конструктивных параметров и параметров резки отделяемый пласта разделяют на четыре вида: текучий, разрываемый, скалываемый и срезаемый. Действие резков и грунтовой массы соответствует теории Ренкина о давлении грунта. Грунтовая масса перед резком испытывает пассивное давление грунта. На основании теории Ренкина и модели сопротивления почвообрабатывающих резцов McKyes и Али рассчитано влияние силы трения и вертикальной тяги при резании резками проходческого щита. Создана трехмерная прогностическая модель прямого срезания грунта резками. Неэффективные зоны грунтовой массы (центральная и две зоны в виде полумесяца на боковой части) (рис. 6-17).

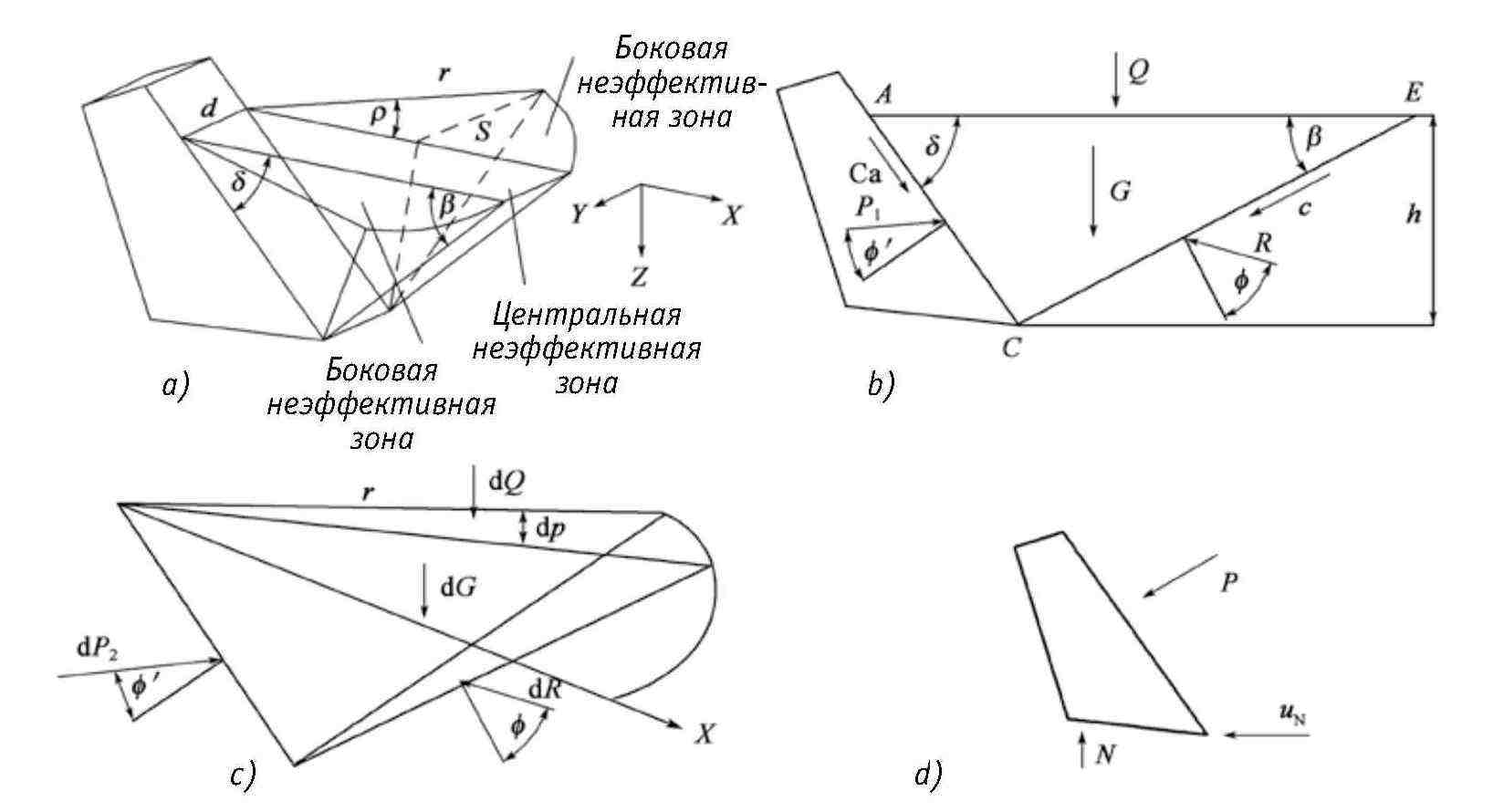

Рис. 6-17. Схема механизма резания грунта резками: a) неэффективные зоны; b) действие силы в центральной неэффективной зоне; c) действие силы в боковой неэффективной зоне; d) действие силы при резке

(2) Механизм сгребания грунта резками

Передний и задний углы резка скошены для срезания твердых пород и сгребания мягкой почвы (рис.6-18). Как показано на рис. 6-19, при проходке грунт со шлаком движется вдоль пунктирной линии и не попадает на нижнюю часть резка, что позволяет избежать порчи резка при проходке твердых пород. Чем дальше расположен резец от центра резцовой головки, тем выше линейная скорость и медленнее траектория движения грунта со шлаком. Таким образом можно увеличить расстояние между двумя резками.

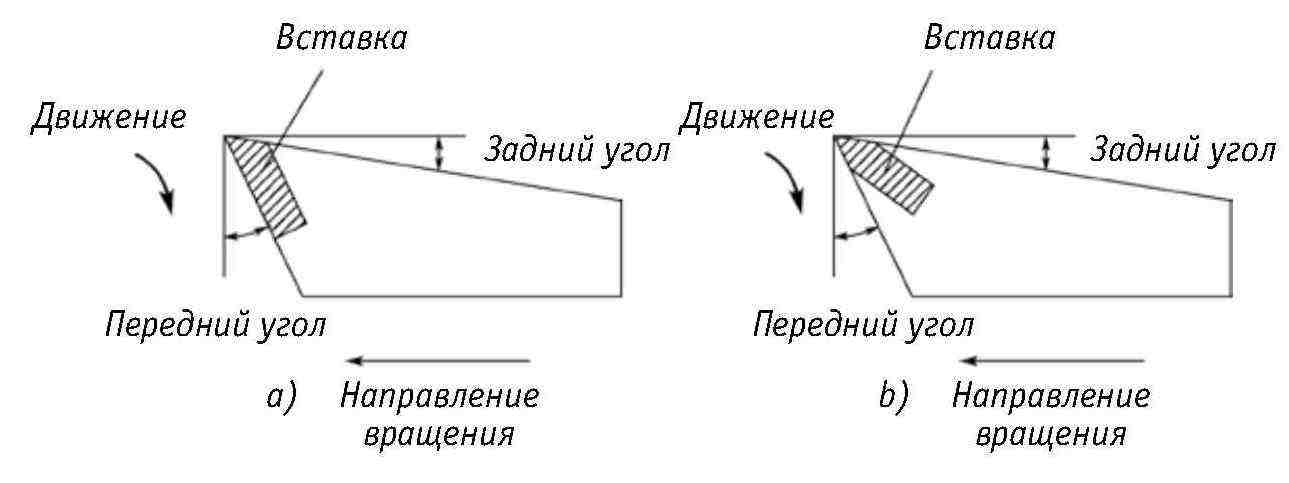

Рис. 6-18. Формы резков

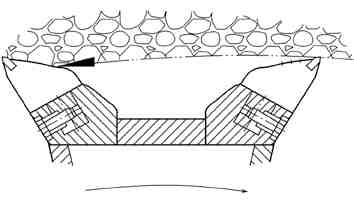

Рис. 6-19. Схема защиты резка при проходке в твердых породах

(3) Типичная форма выхода из строя К распространенным причинам выхода из строя резков относятся: поломка лезвия, отслоение твердосплавного лезвия, разрыв болтов (отверстий), износ лезвия и выкрашивание резца (рис. 6-20).

Рис. 6-20. Поломки резцов: a) износ острия; b) выкрашивание резца

3) Механизм разрушения породы стержневыми резцами

Тяжелые стержневые резцы в основном используют в галечной породе. Принцип действия заключается в «ударном» дробящем действии на гравийные, галечные и валунные породы импульсной силой, образованной скоростным вращением стержневых резцов с резцовой головкой. Стержневые резцы разрезают грунт на куски, что обеспечивает условия для работы резков. Кроме того, они увеличивают подвижность породы, значительно снижают крутящий момент для резков, повышают их эффективность и сокращают износ. Стержневые резцы обладают высокой эффективностью при работе в пластах рыхлых пород, особенно в галечном и валунном пласте. При работе в валунном пласте прочность стержневых резцов должна выдерживать ударную нагрузку, создаваемую при дроблении валунов, для избежания повреждения резцов. На рис. 6-21 показан тяжелый стержневой резец, используемый для валунного пласта.

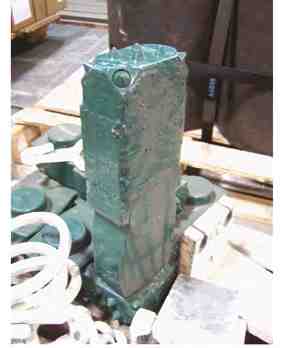

Рис. 6-21. Тяжелый стержневой резец

В связи с тем, что в галечных пластах отсутствует связующая сила, величины крутящего момента на червячные фрезы и поддерживающей силы для дробления ими породы недостаточно. Поэтому червячные фрезы не используют для такого грунта. При низкой скорости вращения резцовой головки или недостаточном крутящем моменте стержневые резцы в галечных породах могут только играть роль рыхлителя, неспособного эффективно дробить гальку.

Стержневые резцы дробят породу ударной силой. В месте их действия образуются три зоны: зона разрушения, зона разрыва и зона без повреждений (рис. 6-22).

(1) Зона разрушения

При вращении стержневых резцов вместе с резцовой головкой они воздействуют на породу сильными ударами. В месте контакта стержневых резцов с породой возникает большая ударная сила. Когда величина этой силы достигает или превышает величину силы сопротивления породы, в толще породы происходят разрывы, и она разрушается.

(2) Зона разрыва

Зона разрыва также называется зоной повреждения. Когда величина ударной силы стержневых резцов меньше силы сопротивления породы, в породе возникает множество повреждений. Под ударной силой появляются и расширяются трещины. При достижении определенных размеров они соединяются, и происходит раскол породы.

(3) Зона без повреждений

При ударной силе стержневых резцов меньше усталостной прочности породы сила их воздействия не вызывает появления трещин, и порода не повреждается. Ударная сила рассеивается и оказывает только шлифующее действие на данный участок. Соседние два стержневых резца, вращаясь вместе с резцовой головкой, способствуют образованию трещин рядом с зоной разрушения, их расширению и последующему расколу (рис. 6-23). Сумма величин крутящего момента (Ttot), передаваемого на резцовую головку при щитовой проходке, описывается следующей формулой:
