2. Из-за влияния скорости открывания панели почва со шлаком не плавно поступает в отсек для грунта, легко склеивается и засоряет, нагрузка на инструмент велика, а срок службы короткий. Особенно при строительных работах со слоями глины, хотя почва за пределами центральной области резцовой головкитечет плавно, поток почвы в центральной области плохой, и она легко накапливается в течение длительного времени, образуя глинистую корку.

3. Размер гальки, попадающей в резервуар для почвы, можно ограничить, задав размер отверстия резцовой головки.

(2) Резцовая головка со спицами

Резцовая головка со спицами, показанная на рис. 6-26, подходит для работы с песком, гравием и мелкозернистыми песчаными и галечными образованиями. Преимущества и недостатки:

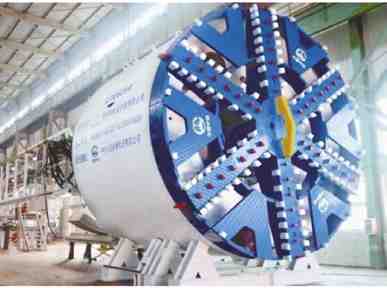

Рис. 6-25. Панельная резцовая головка

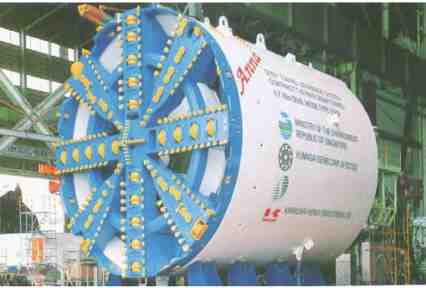

Рис. 6-26. Резцовая головка со спицами

1. Имеется всего несколько спиц с большим коэффициентом раскрытия от 70% до 75%, а за спицами находится стержень для перемешивания, обеспечивающий плавное поступление почвы и песка и помогающий предотвратить прилипание глины, которая склеивается и блокирует.

2. Поскольку блокировка панелей отсутствует, почва со шлаком напрямую попадает в резервуар для грунта с поверхности выемки, также отсутствует ослабление давления грунта, то есть давление грунта на поверхность выемки равно измеренному давлению грунта, поэтому можно эффективно держать под контролем оседание поверхности земли.

3. Нагрузка на резец небольшая, а срок службы большой.

4. Червячная фреза легко устанавливается (рис. 6-27), и ее можно использовать для проходки туннелей в выветриваемых породах, пластах с неравномерной твердостью или пластах из твердых пород.

5. Червячная фреза, как правило, рассчитана на взаимозаменяемость с рожковым резком для снятия фаски. Таким образом, червячная фреза в соответствии с геологическими потребностями может быть заменена рожковым резком для снятия фаски. Она более приспособлена к одному мягкому слою почвы, например, к песку и почве, чем панельная резцовая головка.

6. Установки на съемную панель спицы достаточно, для того чтобы превратить в панельная резцовая головка.

7. Режущий нож расположен послойно, что позволяет укрепить сплав режущего ножа, чтобы повысить его износостойкость и ударопрочность.

8. Износ резца резцовой головки велик, и улучшить качество почвы со шлаком сложнее.

В отличие от этого резцовая головка спицевого типа более приспособлена к одному слою мягкой почвы, такой как песок и почва, чем резцовая головка панельного типа. Поэтому для защиты от шлама обычно используется панельная резцовая головка. Щит грунтопригруза на землю может иметь панельный или спицевый тип в зависимости от различных почвенных условий.

(3) Комбинированная резцовая головка

Преимущества и недостатки комбинированной резцовой головки

1. Пласт мягкого грунта легко образует глинистую корку и блокирует кабину во время строительных работ. Поэтому рекомендуется использовать небольшую панель и резцовую головку со спицами (рис. 6-28), а также центральную опорную конструкцию колонны, чтобы уменьшить образование глиняной корки в центре.

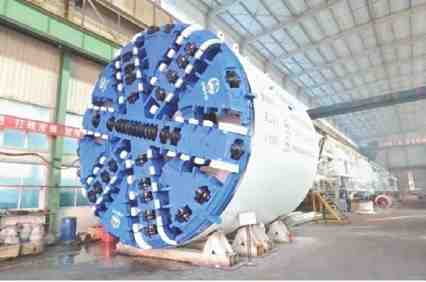

Рис. 6-27. Резцовая головка со спицами и червячной фрезой

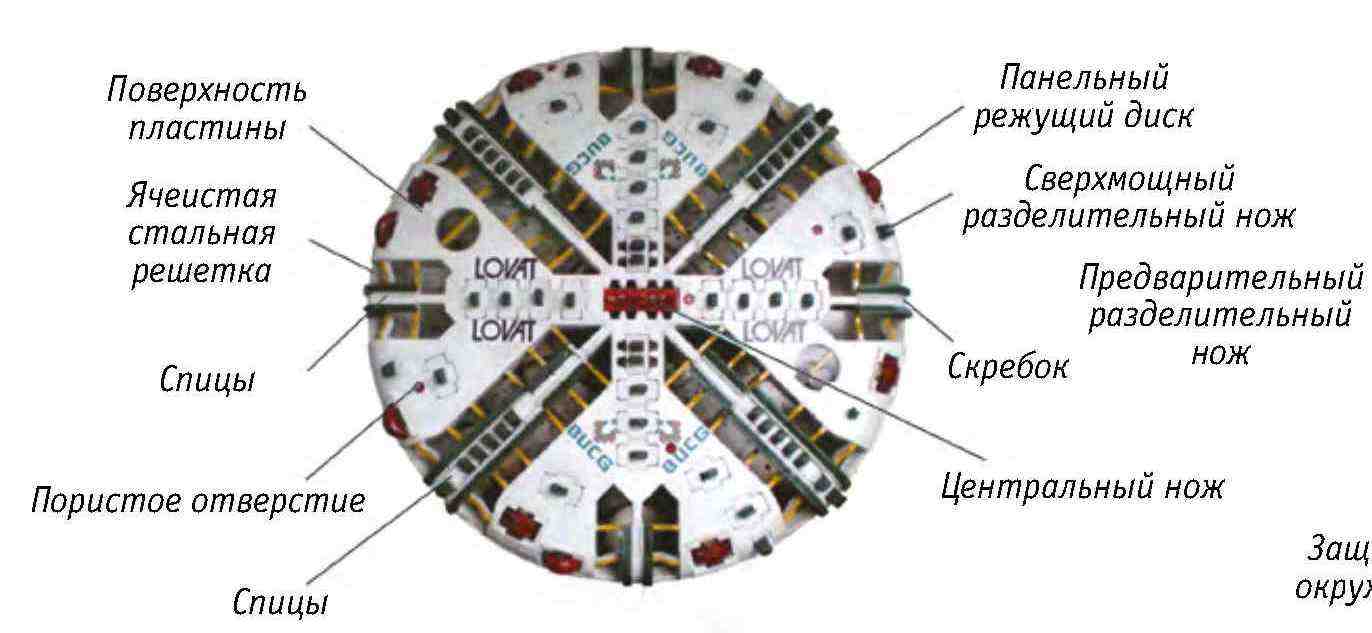

Рис. 6-28. Резцовая головка со спицами для малых панелей

2. Галечные образования легко изнашивают резцовую головку, особенно нелегко сломать гальку большого диаметра, поэтому целесообразно использовать комбинированную резцовую головку со спицами (рис. 6-29) и «дренажную комбинацию» с червячной фрезой для разрушения крупной гальки.

3. При строительстве в горных породах резцовой головки должен иметь высокую способность к разрушению горных пород, и следует использовать панельную комбинированную резцовую головку (рис. 6-30).

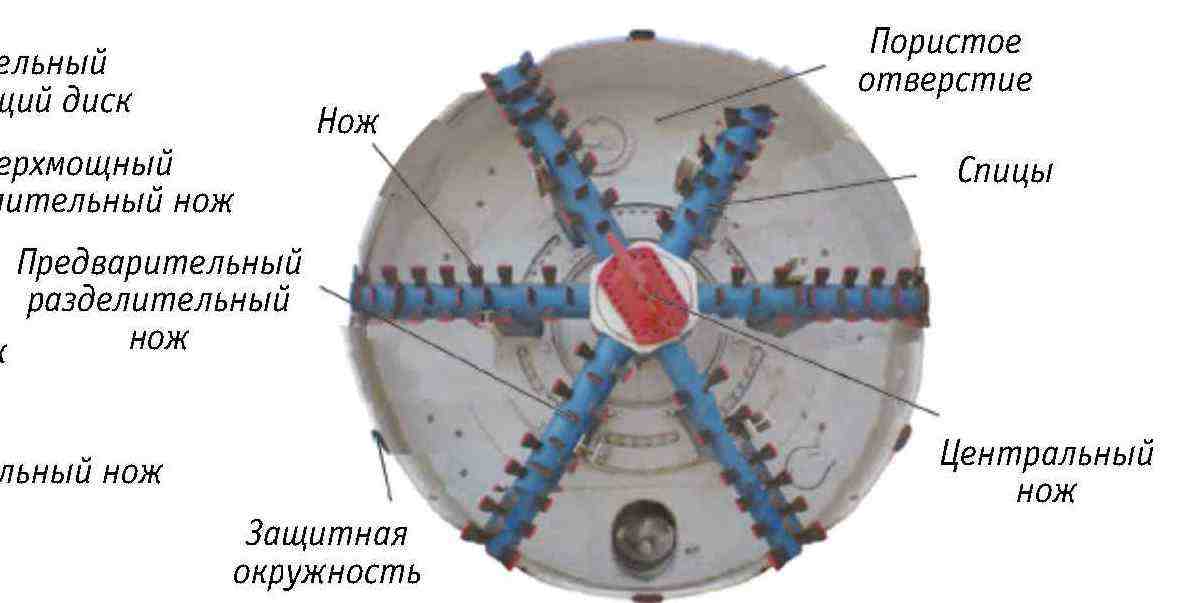

Рис. 6-29. Комбинированная резцовая головка со спицами

Рис. 6-30. Панельная комбинированная резцовая головка

2) Разделение по методу опоры резцовой головки (1) Метод поддержки центра Режущая головка с центральной опорой, показанная на рис. 6-31a, обычно используется для прямой щитовой проходки малого и среднего размера. Когда резцовая головка этого типа вращается, чтобы разрезать почву, почва в резервуаре для почвы имеет большое пространство для потока и большой диапазон прямого перемешивания, почва течет плавно, почва имеет хороший эффект перемешивания и возможность адгезии глины небольшое, а значит вероятность засорения невелика. Давление на забое при выемке грунта относительно стабильно, поэтому эффект туннелирования экрана лучше, а его характеристики по контролю оседания грунта улучшаются. Однако из-за небольшого пространства внутри машины трудно работать с крупными камнями и галькой.
