В этом руководстве будет всего несколько шагов, аналогичных тем, что выполняются для круговых диаграмм. Кроме того, мы покажем вам некоторые новые возможности.

Шаг 1. Настроить метки данных

Включаем Метки данных и настраиваем их так, чтобы они были читаемыми и визуально привлекательными. В нашем случае мы увеличили размер шрифта, сделали его жирным и сохранили белый цвет. В вашем случае настройки могут быть другими, например, можно изменить шрифт на Segoe UI Semibold, а размер выставить 10–11 пт. Главное, чтобы значения были как можно заметнее. Нужно иметь ввиду, что если метки не умещаются по размеру в свои сегменты, они не будут отображаться (как это произошло в примере на рисунке 5–5 у сегментов в правом нижнем углу).

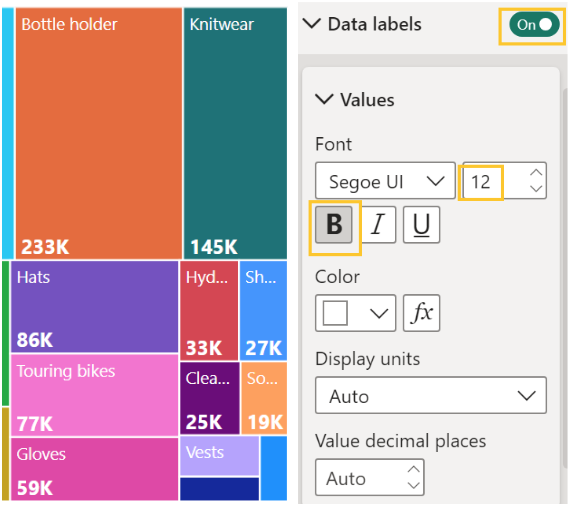

Рисунок 5–5. Метки данных для одноуровневого тримапа.

В случае с иерархиями ситуация гораздо сложнее – метка данных объединяется

с подписью подкатегории и занимаем значительно больше места (рисунок 5–6). Наша задача снова заключается в том, чтобы найти идеальное соотношение между читабельностью и размером. Здесь возможны варианты уменьшения шрифта до 9 пт, но обязательно с применением жирного или полужирного шрифта.

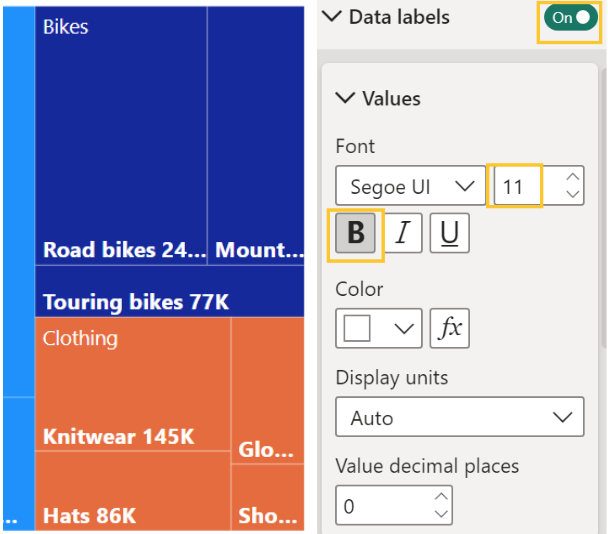

Рисунок 5–6. Метки данных для двухуровневого тримапа.

Шаг 2. Изменить тип меток данных (отобразить доли)

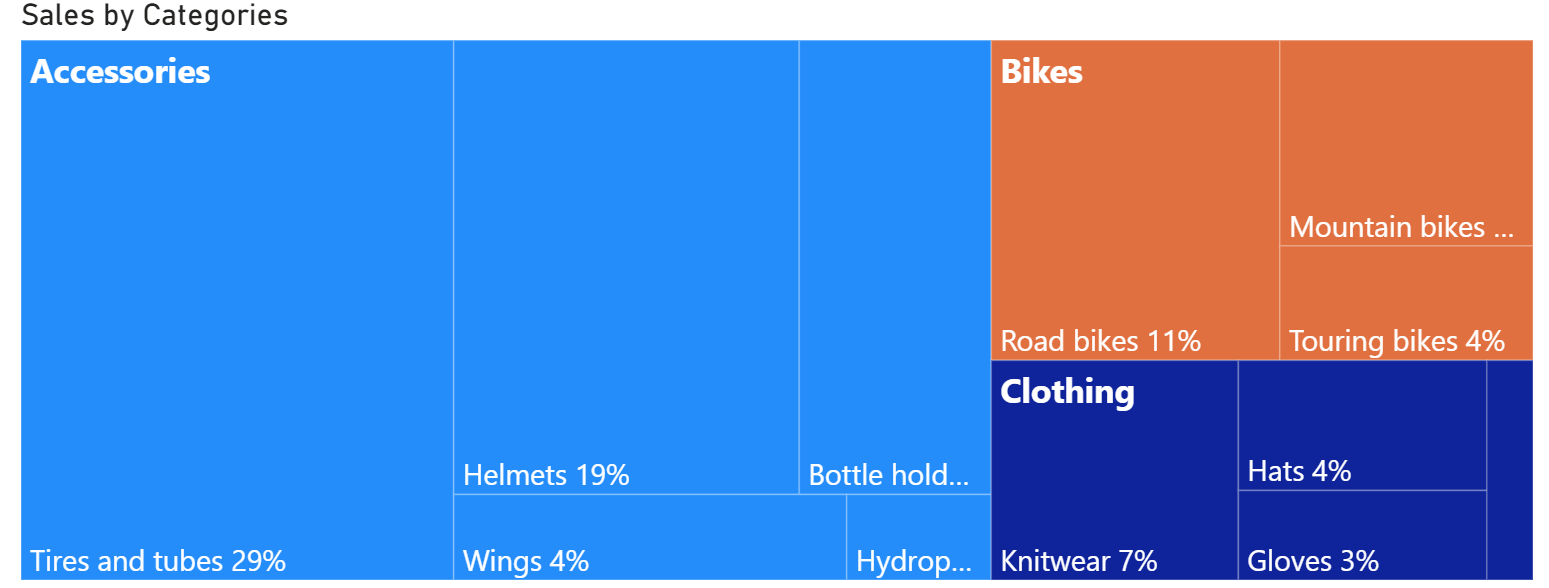

Часто в отображении структуры важнее видеть не абсолютный показатель, а долю, которую составляет каждая категория от общего. Если в круговой диаграмме мы могли выбрать один или несколько типов отображаемых меток данных (категория, значение, доля) из выпадающего списка в настройках меток данных, то в тримапе такой опции нет. Здесь мы можем работать отдельно с метками данных исходного поля (в нашем случае это факт продаж в деньгах) и подписью категорий. Как настраивать подписи категорий мы разберем в следующем шаге, а сейчас посмотрим, как же нам изменить тип значений, не вводя при этом дополнительные поля и меры.

В строке значений, там, где сейчас располагается поле Продажи факт, вы видите приставку “Sum of”. Это тип агрегации, который Power BI автоматически выставляет числовым значениям, но мы можем с ним работать. Для этого необходимо нажать на стрелку как показано на рисунке 5–7. В выпадающем списке вы увидите все возможные варианты. Чтобы решить нашу задачу, нам нужно выбрать Показать значение как (Show value as), а затем Процент от общей суммы (Percent of grand total). Теперь значения будут отображаться в процентах от общей суммы. Запомните эту опцию, она пригодится вам в будущем.

Рис 5–7. Настройка режима отображения значений.

В настройках процентных меток данных важно сбросить настройку единиц измерения до Авто или Нет, если вы изменяли ее до этого вручную. Следующим шагом добавьте 1 знак после запятой (рисунок 5–8), если исходная постановка заказчика не требует другого. В результате этих действий мы уменьшили размер подписей данных и, соответственно, читать диаграмму стало легче. При этом, если вам важно видеть здесь и процентные, и абсолютные показатели, вторые вы всегда можете посмотреть во всплывающей подсказке при наведении на какую-либо долю.

Рисунок 5–8. Десятичные знаки для процентных показателей.

Этот шаг не является обязательным. В зависимости от поставленной задачи мы будем настраивать отображение типов меток данных в абсолюте или проценте, но если мы сами решаете, что как будет лучше – мы рекомендуем показывать проценты.

Шаг 3. Настроить метки категорий

Мы изменяем названия категорий, придерживаясь единых правил и стандартов, чтобы сделать их хорошо читаемыми и заметными. К сожалению, как мы уже говорили, даже при самом маленьком размере шрифта последние категории останутся незаметными, если их слишком много. Однако прочитать ключевые категории мелким шрифтом будет непросто. Решите, какой цвет и размер шрифта лучше всего подходит для ваших конкретных обстоятельств.

У вас также есть вариант отключить подписи категорий, если они совсем не умещаются и добавить сверху легенду, но это не лучший вариант – легенда в структурных диаграммах (круговых и тримапе) усложняет восприятие и заставляет читателя “бегать глазами”, чтобы сопоставлять наименования и соответствующие доли. Лучше подберите другой тип диаграммы.

Шаг 4. Настроить цвета

Тримап, содержащий множество категорий, почти всегда выглядит как разноцветный попугай. Самое простое решение этой проблемы, хотя и часто трудоемкое – вручную изменить цвета в меню Цвета (Colors), как показано на рисунке 5–9.

Рисунок 5–9. Параметры цвета.

Другой вариант – использовать Дополнительные элементы управления (Advanced controls) и задать правила настройки цвета, например, градиентную растяжку. Разберем, как это сделать. При нажатии кнопки f(x) (рисунок 5–9) открывается всплывающее окно (рисунок 5-10) со следующими параметрами:

* Стиль формата. Здесь по умолчанию выбран Градиент и мы его оставляем. Другие возможные варианты – настройка по правилам и по выбранному полю. Мы рассмотрим их в главе про таблицы.
