в общем объеме. Обычно это – самый важный аспект круговой диаграммы.

Далее следуют различные комбинации этих элементов.

Пользователя отчета в первую очередь интересует структура. Поэтому, мы советуем выбрать вариант Категория + Процент от общего. Категорию важно показывать рядом с числовым значением, а не уносить в легенду, чтобы облегчить восприятие данных. В случае с легендой пользователь вынужден соотносить маленькие цветные точки в легенде с цветами сегментов диаграммы и всегда держать в голове название категории, когда он видит числовое значение. Это неудобно.

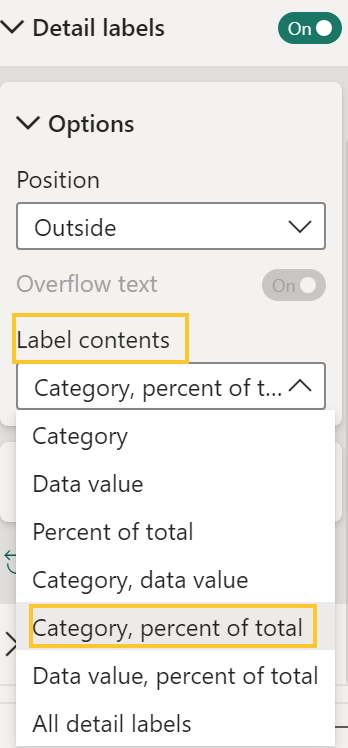

Рисунок 4–3. Варианты меток подробностей (меток данных).

Перейдем к подписям значений (рисунок 4–4) и настроим их по тому же алгоритму, что и в столбчатой диаграмме:

* Выставляем размер шрифта 12 пт. Если при этом названия категорий или метки данных помещаются не полностью (обрезаются), то уменьшить шрифт 9-11 пт.

* Единицы измерения оставляем Авто или Нет, так как данные представлены в процентах. Если для других задач вы будете выбирать отображение значений данных, то на них будут действовать такие же правила по настройке единиц измерения, как для столбчатых диаграмм.

* В Десятичных разрядах для процентов указываем 0 или 1. 2 и более знаков после запятой для процентов не будет нести большого смысла.

Рисунок 4–4. Значения меток подробностей.

Шаг 2. Отключить легенду

Названия категорий теперь размещаются рядом с сегментами, а легенда их дублирует. Соответственно, в ней нет необходимости и нам следует отключить этот элемент (также, как в столбчатых диаграммах при настроенных метках данных мы поступили с осью Y). Обратим ваше внимание, что легенда в настройках круговой диаграмме называется Условные обозначения.

Шаг 3. Настроить внутренний радиус

При работе с кольцевой диаграммой первые два шага идентичны. Дополнительно добавляется настройка внутреннего радиуса, который влияет на размер пустого пространства в центре диаграммы. Развернем раздел Срезы и пункт Интервал в нем (рисунок 4–5).

По умолчанию радиус внутреннего круга составляет 60 %. Не советуем его увеличивать. На рисунке 4–5 слева показан вариант с радиусом 80 %. На нем сама визуализация стала слишком тонкой, а доминирующее пустое пространство переключает на себя внимание и читателю сложно сфокусироваться на данных. Мы рекомендуем оставить радиус по умолчанию или уменьшить его до 50 % (рисунок 4–5 справа). Так диаграмма будет выглядеть сбалансированно.

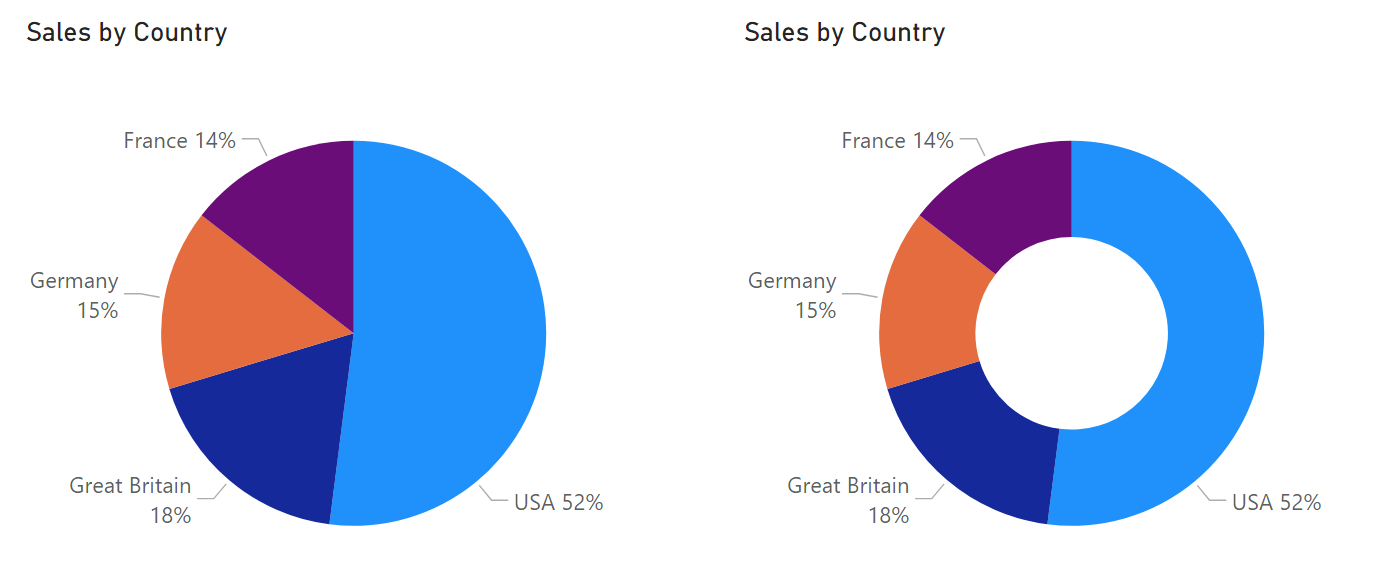

Рисунок 4–5. Кольцевая диаграмма с радиусом 80 % (слева) и 50 % (справа).

Шаг 4.Отредактировать название диаграммы

Этот шаг характерен для любого типа диаграмм (мы обсуждали его в главе 1 в разделе "Анатомия диаграмм/ Заголовок диаграммы"). Для настройки заголовка перейдите на вкладку Общие, выберите Заголовок и введите лаконичное название в параметре Текст. Например, вместо "Сумма факта продаж по странам" вы можете указать "Факт продаж по странам".

Круговая диаграмма довольно проста в построении, и иногда хочется добавить в нее какую то фичу, изюминку. Но обычно такие эксперименты терпят неудачу. На классических визуализациях старайтесь следовать подходу “одна мысль – одна диаграмма”. Как работать с комплексными данными мы расскажем во второй части книги “Продвинутая визуализация”.

Ошибка 1. Поворот

Поворот (Rotation) – это последний параметр на панели настройки визуализации, который есть как у круговых, так и у кольцевых диаграмм.

По умолчанию диаграмма сортируется по убыванию – от большего числового показателя к наименьшему, а первый сектор начинается с 0° (как циферблат часов начинается с 12). Это – традиционный способ представления структурных данных.

Вы, конечно, можете проявить творческий подход и изменить начальную точку отсчета, например, на 90°, как показано слева на рисунке 4–6. В этом случае на первом месте окажется Germany, затем France и, наконец, USA с наибольшей долей. Однако, это вызовет вопросы о принципе сортировки, особенно у сегментов с незначительной разницей (Germany и France). Точно также может произойти, если вы решите отсортировать сегменты не по числовому значению, а, например, в алфавитном порядке категорий. Это значительно усложнит восприятие данных. Поэтому, в круговых диаграммах всегда оставляйте угол поворота по умолчанию 0° и сортировку по числовому показателю.

Рисунок 4–6. Ротация на 90° вызывает вопросы к сортировке данных (слева) и угол поворота по умолчанию 0° (справа).

Ошибка 2. Детали (иерархический вид)

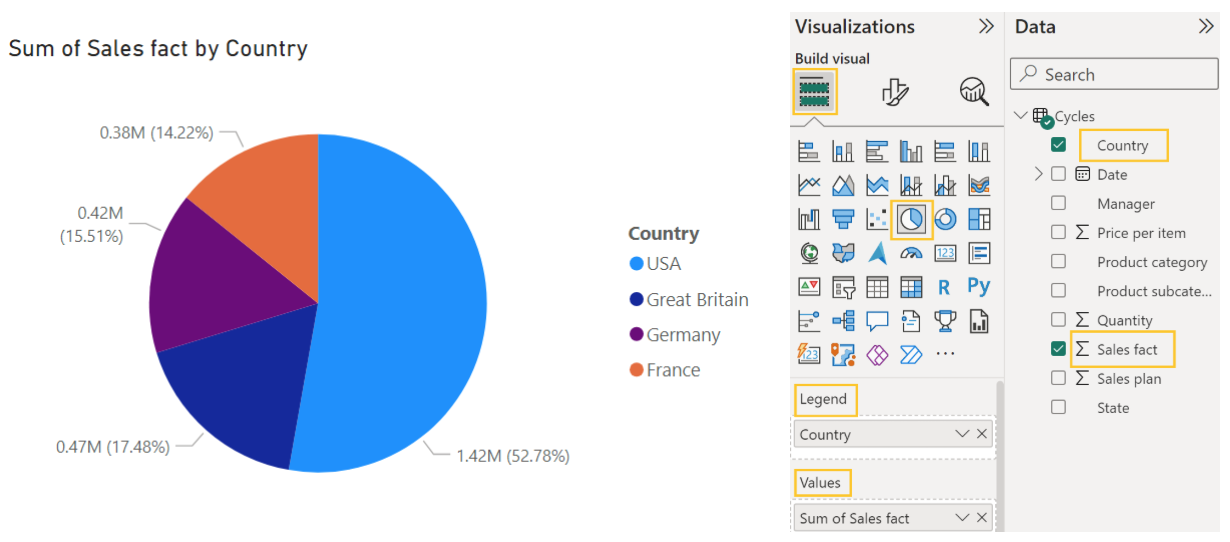

В начале главы, когда мы создавали круговую диаграмму, мы разместили данные в полях Условные обозначения и Значения (рисунок 4–2). Однако, необходимо рассмотреть еще одно поле – Подробнее (Details). Оно позволяет создавать иерархическое представление. На рисунке 4–7 мы видим структуру продаж по категориям: каждая категория обозначена своим цветом. Внутри категории разделены на более мелкие сегменты – подкатегории.
