В инженерных конструкциях жесткость панелей и оболочек увеличивается с помощью стрингеров и шпангоутов, которые приклеиваются, приклепываются или привариваются к обшивке, хотя это и не всегда самый простой или самый дешевый путь. Другой путь решения проблемы состоит в изготовлении оболочки из двух разнесенных слоев, пространство между которыми содержит возможно более легкий наполнитель. Конструкции такого типа называют "сэндвич".

Панели типа сэндвича впервые были использованы известным конструктором Эдвардом Бишопом, главным конструктором фирмы Хэвиленд. В 1930 г. он применил их в фюзеляже теперь уже забытого самолета "Комета" [108] . Возможно, более известно использование их в самолете "Москито", преемнике "Кометы". В обоих этих самолетах в качестве наполнителя использовалась легкая бальсовая древесина, а внешние слои сэндвича делались из прочной и тяжелой березовой фанеры, которая приклеивалась к наполнителю.

"Москито" был одним из наиболее удачных самолетов, но наполнитель из бальсы легко впитывал воду и гнил; кроме того, поставки этой довольно мягкой и хрупкой древесины тропического происхождения были ограничены, а ее качество не отличалось постоянством. Случилось, однако, так, что изыскание материалов для наполнителей панелей и оболочек типа сэндвича было стимулировано главным образом не этими обстоятельствами, а внедрением самолетных локаторов. Вращающуюся, или сканирующую, антенну локатора нужно было поместить внутри защитного куполообразного обтекателя. Естественно, что такой обтекатель должен был быть прозрачен для радиоволн высокой частоты, его следовало делать из какой-либо пластмассы, например из стеклопластика. Однако оказалось, что прозрачность оболочки обтекателя значительно увеличивается - по крайней мере теоретически - благодаря использованию материала типа сэндвича, толщина которого строго определяется длиной волны, на которой работает локатор, точно так же, как толщина поверхностной пленки в современной "просветленной" оптике определяется длиной волны видимого света.

Но сырая бальса, как и любая сырая древесина, практически непрозрачна для радиоволн, поэтому требовалось создать более водостойкие и легкие материалы. Такие материалы были получены путем "вспенивания" искусственных смол. Сэндвич с таким наполнителем выглядит так, как показано на рис. 149. Было получено довольно много "вспененных" смол различных типов, которые использовались не только в качестве наполнителя в трехслойных локаторных обтекателях, но также и во всех других трехслойных конструкциях. Некоторые из них применяются еще и сегодня при изготовлении лодок, поскольку стенки их ячеек практически водонепроницаемы.

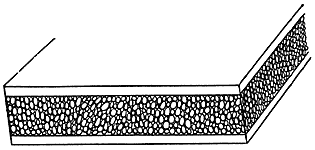

Рис. 149. Конструкция типа сэндвича со вспененным наполнителем.

Однако для использования в качестве наполнителя панелей типа сэндвича, работающих в условиях, когда требуется наивысшая эффективность, вспененные смолы довольно тяжелы и обладают меньшей жесткостью, чем хотелось бы. Таким образом, с изобретением пеноматериалов голод на легкие наполнители не был ликвидирован.

Однажды, где-то в конце 1943 г., мне позвонил в Фарнборо один владелец цирка, некто Джордж Мэй, и попросил о встрече. После нескольких историй в духе Джеральда Даррелла о том, как трудно содержать обезьян в передвижном цирке, он извлек из кармана нечто похожее на помесь книги и гармошки. Когда Мэй потянул за концы своего изобретения, оно раскрылось подобно бумажной гирлянде, подвешиваемой на рождество. На самом деле это было какое-то подобие бумажных сот, очень легких, но совершенно удивительных по своей прочности и жесткости. Не думаю ли я, что такая штука может быть использована в конструкции самолета? Препятствие, как честно признался Джордж Мэй, состояло в том, что, поскольку эти соты были сделаны всего лишь из оберточной бумаги и обычного клея, они очень боялись воды и тут же расползались, стоило их только слегка намочить.

Это был тот редкий случай, когда авиационные инженеры испытывали серьезное искушение расцеловать владельца цирка всем коллективом. Однако, преодолев первый порыв, мы сказали Мэю, как защитить бумажные соты от воды с помощью синтетических смол.

Именно так поступили и мы (рис. 150). Бумагу, из которой изготовлялись соты, предварительно пропитывали раствором фенольной смолы. Сделанные из нее и расправленные соты помещались в печь для отверждения смолы. Бумага после этого делалась не только водостойкой, но и более прочной и жесткой. Материал получился очень удачный и нашел широкое применение в военной технике. Хотя теперь он почти не используется в самолетостроении, зато около половины дверей в мире имеют его между слоями фанеры или пластмассы. Особенное распространение нашел этот способ в США, велико и мировое производство бумажных сот.

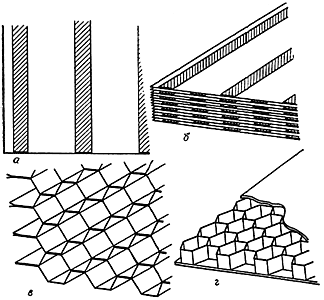

Рис. 150. Бумажные соты. а– на пропитанную мономером бумагу наносятся параллельные полосы клея; б– листы склеиваются в толстый блок; полосы клея чередуются; в– блок растягивается в сотовую конструкцию, после чего мономер подвергается полимеризации; г– плита из сот вклеивается между листами фанеры, пластмассы или металла, образуя структуру типа сэндвича.

Хотя инженеры начали применять конструкции типа сэндвича и наполнители из вспененных смол и бумажных сот сравнительно недавно, они с незапамятных времен используются в природе (рис. 151). Примером тому служат так называемые "плоские" кости нашего черепа, подвергающиеся действию изгибающих и сжимающих нагрузок.

Рис. 151. Плоская кость.

Мы уже видели, что расчеты на прочность применяются для анализа поведения конкретных конструкций - либо тех, которые предполагается строить, либо тех, которые уже существуют, но их надежность находится под сомнением, либо тех, которые нас озадачили (успев сломаться). Другими словами, если мы знаем размеры конструкции и свойства материала, из которого она сделана, то можем по меньшей мере попытаться предсказать, сколь прочной она будет и как она будет деформироваться под нагрузкой.
