Аэродинами'ческие си'ла и моме'нт, величины, характеризующие воздействие газообразной среды на движущееся в ней тело (например, на самолет). Силы давления и трения, действующие на поверхности тела, могут быть приведены к равнодействующей R этих сил, называются аэродинамической силой, и к паре сил с моментом М, называются аэродинамическим моментом. Аэродинамическую силу раскладывают на составляющие в прямоугольной системе координат (рис. 1), связанной либо с вектором скорости тела v (поточная, или скоростная, система координат), либо с самим телом (связанная система). В поточной системе сила, направленная по оси потока в сторону, противоположную направлению движения тела, называется аэродинамическим сопротивлением Х, перпендикулярная ей и лежащая в вертикальной плоскости — подъёмной силой У, а перпендикулярная к ним обеим — боковой силой Z. В связанной системе координат аналогом первых двух сил являются тангенциальная Т и нормальная N силы. Аэродинамический момент играет важную роль в аэродинамическом расчёте летательных аппаратов, определяя их устойчивость и управляемость, и представляется обычно в виде трёх составляющих — проекций на оси координат, связанных с телом (рис. 2): Mx (момент крена), My (момент рыскания) и Mz (момент тангажа). Знаки моментов положительны, когда они стремятся повернуть тело соответственно от оси у к оси z, от оси z к оси х, от оси д; к оси у. А. с. и м. зависят от формы и размеров тела, скорости его поступательного движения и ориентации к направлению скорости, свойств и состояния среды, в которой происходит движение, а в некоторых случаях и от угловых скоростей вращения и от ускорения движения тела. Определение А. с. для тел различной формы и дри всевозможных режимах полёта является одной из главных задач аэродинамикии аэродинамического эксперимента. См. такжеАэродинамические коэффициенты.

Ю. А. Рыжов.

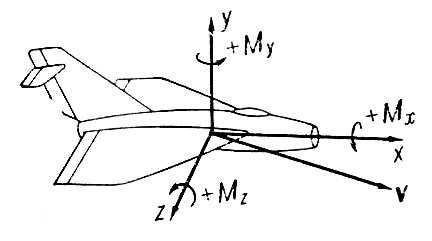

Рис. 2. Проекции аэродинамического момента на оси координат: Mx — момент крена; My — момент рыскания; Mz — мoмeнт тангажа.

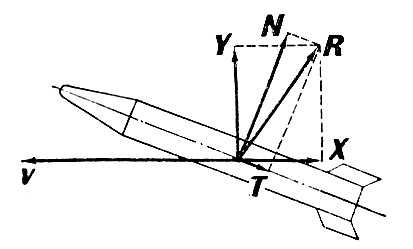

Рис. 1. Разложение аэродинамической силы на составляющие в поточной системе координат X, Y, Z и в связанной системе Т, N, Z; ось Z на рис. не изображена, она перпендикулярна плоскости чертежа.

Аэродинами'ческий моме'нт,Аэродинамические сила и момент.

Аэродинами'ческий нагре'в, нагрев тел, движущихся с большой скоростью в воздухе или другом газе. А. н. — результат того, что налетающие на тело молекулы воздуха тормозятся вблизи тела.

Если полет совершается со сверхзвуковой скоростью культур, торможение происходит прежде всего в ударной волне, возникающей перед телом. Дальнейшее торможение молекул воздуха происходит непосредственно у самой поверхности тела, впограничном слое. При торможении молекул воздуха их тепловая энергия возрастает, т. е. температура газа вблизи поверхности движущегося тела повышается максимальная температура, до которой может нагреться газ в окрестности движущегося тела, близка к т. н. температуре торможения:

T= Тн+ v2/2cp,

где Тн — температура набегающего воздуха, v — скорость полёта тела, cp — удельная теплоёмкость газа при постоянном давлении. Так, например, при полёте сверхзвукового самолёта с утроенной скоростью звука (около 1 км/ сек) температура торможения составляет около 400°C, а при входе космического аппарата в атмосферу Земли с 1-й космической скоростью (8,1 км/сек) температура торможения достигает 8000 °С. Если в первом случае при достаточно длительном полёте температура обшивки самолёта достигнет значений, близких к температуре торможения, то во втором случае поверхность космического аппарата неминуемо начнёт разрушаться из-за неспособности материалов выдерживать столь высокие температуры.

Из областей газа с повышенной температурой тепло передаётся движущемуся телу, происходит А. н. Существуют две формы А. н. — конвективная и радиационная. Конвективный нагрев — следствие передачи тепла из внешней, «горячей» части пограничного слоя к поверхности тела. Количественно конвективный тепловой поток определяют из соотношения

qk = а(Те—Тw),

где Te — равновесная температура (предельная температура, до которой могла бы нагреться поверхность тела, если бы не было отвода энергии), Tw — реальная температура поверхности, a — коэффициент конвективного теплообмена, зависящий от скорости и высоты полёта, формы и размеров тела, а также от других факторов. Равновесная температура близка к температуре торможения. Вид зависимости коэффициента а от перечисленных параметров определяется режимом течения в пограничном слое (ламинарный или турбулентный). В случае турбулентного течения конвективный нагрев становится интенсивнее. Это связано с тем обстоятельством, что, помимо молекулярной теплопроводности, существенную роль в переносе энергии начинают играть турбулентные пульсации скорости в пограничном слое.

С повышением скорости полёта температура воздуха за ударной волной и в пограничном слое возрастает, в результате чего происходит диссоциация и ионизациямолекул. Образующиеся при этом атомы, ионы и электроны диффундируют в более холодную область — к поверхности тела. Там происходит обратная реакция (рекомбинация), идущая с выделением тепла. Это даёт дополнительный вклад в конвективный А. н.

При достижении скорости полёта порядка 5000 м/сек температура за ударной волной достигает значений, при которых газ начинает излучать. Вследствие лучистого переноса энергии из областей с повышенной температурой к поверхности тела происходит радиационный нагрев. При этом наибольшую роль играет излучение в видимой и ультрафиолетовой областях спектра. При полёте в атмосфере Земли со скоростями ниже первой космической (8,1 км/сек) радиационный нагрев мал по сравнению с конвективным. При второй космической скорости (11,2 км/сек) их значения становятся близкими, а при скоростях полёта 13—15 км/сек и выше, соответствующих возвращению на Землю после полётов к другим планетам, основной вклад вносит уже радиационный нагрев.

Частным случаем А. н. является нагрев тел, движущихся в верхних слоях атмосферы, где режим обтекания является свободномолекулярным, т. е. длина свободного пробега молекул воздуха соизмерима или даже превышает размеры тела (подробнее см. Аэродинамика разреженных газов).

Особо важную роль А. н. играет при возвращении в атмосферу Земли космических аппаратов (например, «Восток», «Восход», «Союз»). Для борьбы с А. н. космические аппараты оснащаются специальными системами теплозащиты.

Лит.: Основы теплопередачи в авиационной и ракетной технике, М., 1960; Дорренс У. Х., Гиперзвуковые течения вязкого газа, пер. с англ., М., 1966; Зельдович Я. Б., Райзер Ю. П., Физика ударных волн и высокотемпературных гидродинамических явлений, 2 изд., М., 1966.

Н. А. Анфимов.

Аэродинами'ческое сопротивле'ние, лобовое сопротивление, сила, с которой газ (например, воздух) действует на движущееся в нём тело; эта сила направлена всегда в сторону, противоположную скорости, и является одной из составляющих аэродинамической силы. Знание Л. с. необходимо для аэродинамического расчёта летательных аппаратов, т. к. от него зависит, в частности, скорость движения при заданных тяговых характеристиках двигательной установки.
