З.-л. с. используются в качестве светосильных (относительное отверстие до 1: 0,8) фотографических объективов (рис. 2, а) и телеобъективов. У этих систем сравнительно небольшое поле зрения, однако их разрешающая способность, как правило, выше, чем у линзовых объективов с такими же характеристиками. Поле зрения может быть несколько увеличено построением объектива по схеме рис. 2, б.

С середины 20 в. З.-л. с. начали применяться при конструировании объективов микроскопов. Типичные схемы приведены на рис. 3, а, б. Такие объективы обычно взаимозаменяемы с линзовыми, но обладают рядом преимуществ, особенно при исследовании в лучах, находящихся за пределами видимой области спектра (малость остаточной хроматической аберрации З.-л. с., обусловленная ахроматичностью зеркал, позволяет производить фотографирование в ультрафиолетовых лучах по визуальной фокусировке).

Ахроматичность и высокий коэффициент отражения зеркал в широкой спектральной области обусловили использование З.-л. с. и в др. приборах, работающих в ультрафиолетовой и инфракрасной областях спектра (в частности, в спектральных приборах); входящие в состав таких систем линзы изготовляют из специальных материалов (кварц, флюорит, фтористый литий и др.).

Лит.: Тудоровский А. И., Теория оптических приборов, 2 изд., ч. 2. М. — Л., 1952; Максутов Д. Д., Астрономическая оптика, М. — Л., 1946; Слюсарев Г. Г., Методы расчёта оптических систем, 2 изд., Л., 1969.

Г. Г. Слюсарев.

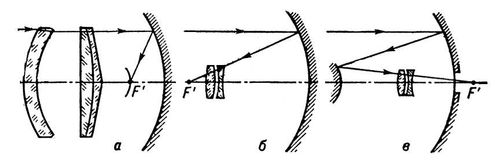

Рис. 1. Оптические схемы астрономических зеркально-линзовых систем с линзовыми компенсаторами аберраций: а — сверхсветосильный объектив с большим углом зрения (до 30°), применяемый для фотосъёмки движущихся небесных тел, например метеоров; исправлены все аберрации за исключением кривизны поля изображения; б — телескоп с параболоидальным зеркалом; исправление комы компенсатором У. Росса увеличивает поле зрения системы; в — система Г. Г. Слюсарева и В. С. Соколовой с параболическим большим зеркалом и сферическим малым; исправлены все аберрации, кроме дисторсии: длина системы значительно меньше её фокусного расстояния.

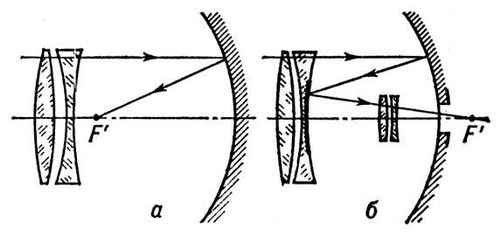

Рис. 2. Оптические схемы зеркально-линзовых фотографических объективов: а — объектив конструкции Д. С. Волосова и Д. Ю. Гальперна с асферическим зеркалом и одним афокальным компенсатором; б — объектив, построенный по усложнённой схеме Кассегрена с двумя сферическими зеркалами и двумя афокальными компенсаторами (один — в параллельном пучке, второй — в сходящемся).

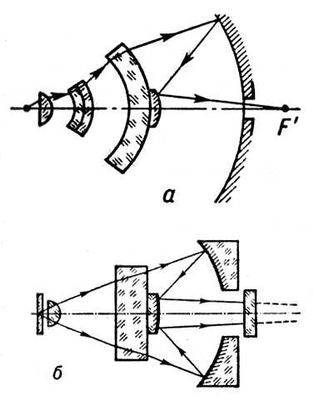

Рис. 3. Оптические схемы иммерсионных зеркально-линзовых объективов микроскопов: а — конструкции В. А. Панова; б — конструкции Д. С. Волосова.

Зерка'льно-ли'нзовый телеско'п, катадиоптрический телескоп, оптический инструмент, в котором изображение строится сложным объективом, содержащим как зеркала, так и линзы. Коррекционные линзы сравнительно небольшого диаметра используются во всех современных рефлекторах для увеличения полезного поля зрения, однако к числу З.-л. т. их не относят. Зеркально-линзовыми принято считать только такие телескопы, в которых линзовые элементы сравнимы по размеру с главным зеркалом и предназначены для коррекции изображения (оно строится главным зеркалом). К З.-л. т. относятся Шмидта телескоп (камера Шмидта,, 1931), Максутова телескоп (менисковый телескоп, 1941) и некоторые др. В телескопе Шмидта аберрации сферического главного зеркала устраняются с помощью специальной коррекционной пластинки сложного профиля, установленной во входном зрачке. В телескопе Максутова аберрации главного сферического или эллиптического зеркала исправляются мениском, установленным перед зеркалом. Для наблюдений метеоров и искусственных спутников Земли применяют З.-л. т. типа супер-Шмидт (1947) — сочетание систем Шмидта с менисковыми системами Максутова.

В рефлекторах системы Ричи — Кретьена используют сравнительно небольшие линзовые корректоры, устанавливаемые в сходящемся пучке перед фокусом телескопа; впервые такой корректор был предложен в 1935 для 5-метрового рефлектора Маунт-Паломарской астрономической обсерватории (США). Однако в узком понимании термина такие системы не относятся к З.-л. т. См. также Зеркально-линзовые системы.

Лит.: Максутов Д. Д., Астрономическая оптика, М. — Л., 1946.

Н. Н. Михельсон.

Зерка'льные анте'нны, антенны, в которых для фокусирования высокочастотной электромагнитной энергии используется явление зеркального отражения от криволинейных металлических поверхностей (зеркал). По размерам зеркало значительно превосходит длину волны. Основные модификации З. а. определяются количеством отражателей: известны одно-, двух- и трёхзеркальные антенны. Конструктивно З. а. выполняют в виде металлических или металлизированных поверхностей различной формы. Для снижения массы зеркал и уменьшения давления ветра (парусности) на их поверхность зеркала нередко изготавливают не из сплошного материала, а из сетки проводов или параллельных пластин, а также из перфорированных металлических листов. Применяют З. а. следующих типов: параболические антенны, Кассегрена антенны, рупорно-параболические антенны, сферические антенны, перископические антенны, зеркальные апланатические антенны и др. См. также Антенна.
