Электри'ческий фильтр, электрофильтр (в газоочистке), аппарат для удаления из промышленных газов взвешенных жидких или твёрдых частиц путём ионизации этих частиц при прохождении газа через область коронного разряда и последующего осаждения на электродах. Э. ф. в большинстве случаев состоит из двух частей: собственно Э. ф. — осадительной камеры с коронирующими и осадительными электродами — и источника напряжения. В Э. ф. зоны ионизации и осаждения могут быть совмещены или отделены одна от другой. Работают Э. ф. только на постоянном электрическом токе высокого напряжения (40—70 кв ); коронирующие электроды всегда подключены к отрицательному полюсу источника тока. По состоянию газовой среды Э. ф. делятся на мокрые (газы насыщены влагой до точки росы) и сухие. По способу удаления частиц Э. ф. подразделяются на периодические и непрерывные. Работают Э. ф. как при атмосферном давлении, так и при давлении выше и ниже атмосферного; температура газов может достигать 500°С и более; степень очистки газов — до 99,9%. Э. ф. широко применяются для тонкой очистки дымовых газов тепловых электростанций, в чёрной и цветной металлургии и т.д.

Электри'ческий фильтр, электрическое устройство, в котором из спектра поданных на его вход электрических колебаний выделяются (пропускаются на выход) составляющие, расположенные в заданной области частот, и не пропускаются все остальные составляющие. Э. ф. используются в системах многоканальной связи , радиоустройствах, устройствах автоматики, телемеханики, радиоизмерительной техники и т. д. — везде, где передаются электрические сигналы при наличии других (мешающих) сигналов и шумов, отличающихся от первых по частотному составу; они применяются также в выпрямителях тока для сглаживания пульсаций выпрямленного тока. Область частот, в которой лежат составляющие, пропускаемые (задерживаемые) Э. ф., называют полосой пропускания (полосой задерживания). Фильтрующие свойства Э. ф. количественно определяются относительной величиной вносимого им затухания в составляющие спектра электрических колебаний: чем больше различие затуханий в полосе задерживания и полосе пропускания, тем сильнее выражены его фильтрующие свойства. По виду кривой зависимости затухания от частоты (по взаимному расположению полос пропускания и задерживания) различают Э. ф.: нижних частот (ФНЧ), пропускающие колебания с частотами не выше некоторой граничной fв и задерживающие колебания с частотами выше fв, верхних частот (ФВЧ), в которых, наоборот, пропускаются колебания с частотами выше некоторой fн и подавляются колебания ниже этой границы; полосно-пропускающие (ППФ), или полосовые, выделяющие колебания только в конечном интервале частот от fв до fн, полосно-задерживающие (ПЗФ), иначе режекторные фильтры, обратные ППФ по своим частотным характеристикам.

Конструкция Э. ф., технология их изготовления, а также принцип действия определяются прежде всего рабочим диапазоном частот и требуемым видом частотной характеристики. В диапазоне от единиц кгц до десятков Мгц (в отдельных случаях — до единиц Ггц ) получили распространение LC– фильтры (рис. 1 , а, б, г), содержащие дискретные элементы — катушки индуктивности и электрические конденсаторы; в диапазоне от долей гц до сотен кгц наиболее часто используют пассивные или активные RC– фильтры (рис. 1 , б), выполненные на основе резисторов и конденсаторов (активный, кроме того, содержит усилитель электрических колебаний ). Действие LC- и RC– фильтров основано на использовании зависимости сопротивления реактивного (ёмкостного и индуктивного) от частоты переменного тока. Для фильтрации сигналов, частота которых составляет доли гц, служат электротепловые фильтры (ЭТФ), конструктивно представляющие собой стержень с источником тепла и термоэлектрическим преобразователем; введение в ЭТФ усилителей с обратной связью позволяет реализовать электротепловые ФВЧ и ППФ. Известны также электромеханические фильтры, выполненные на основе дисковых, цилиндрических, пластинчатых, гантельных и камертонных резонаторов . В таких Э ф используется явление механического резонанса; применяются в диапазоне от нескольких кгц до 1 Мгц . Высокими фильтрующими свойствами обладают пьезоэлектрические ППФ и ПЗФ, материалом для изготовления которых служит пьезокварц или пьезоэлектрическая керамика (см. также Пьезоэлектричество ). Таковы, например, пьезокварцевые фильтры на дискретных элементах — кварцевых резонаторах в сочетании с катушками индуктивности и конденсаторами; монолитные многорезонаторные пьезокварцевые фильтры. Связь между резонаторами в последних осуществляется посредством акустических волн — объёмных (для фильтров, применяемых в диапазоне частот от нескольких Мгц до десятков Мгц ) либо поверхностных (в диапазоне от нескольких Мгц до 1—2 Ггц ). Особую группу Э. ф. составляют цифровые фильтры (рис. 2 ), часто выполняемые на интегральных схемах. В сверхвысоких частот технике Э. ф. реализуют на основе отрезков линий передачи (коаксиальных кабелей, полосковых линий , металлических радиоволноводов и др.), являющихся по существу распределёнными колебательными системами . В диапазоне 100 Мгц — 10 Ггц применяют гребенчатые, шпилечные, встречно-стержневые, ступенчатые и др. Э. ф. из полосковых резонаторов (рис. 3 ). В диапазоне от нескольких Ггц до нескольких десятков Ггц распространены волноводные Э. ф., представляющие собой волноводную секцию с повышенной критической частотой (волноводный ФВЧ), либо секцию, содержащую резонансные диафрагмы или объёмные резонаторы (волноводный ППФ).

Лит.: Белецкий А. Ф., Теоретические основы электропроводной связи, ч. 3, М., 1959; его же. Основы теории линейных электрических цепей, М., 1967; Знаменский А. Е., Теплюк И. Н., Активные RC-фильтры, М., 1970; Алексеев Л. В., Знаменский А. Е., Лоткова Е. Д., Электрические фильтры метрового и дециметрового диапазонов, М., 1976,

А. Е. Знаменский.

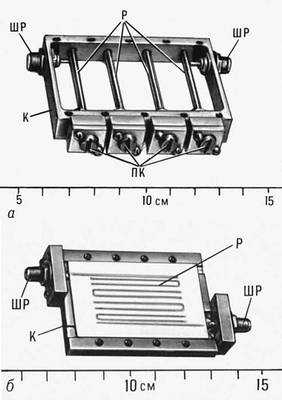

Рис. 3. Электрические фильтры — гребенчатый (а) и шпилечный (б): ШР — штепсельный разъём; Р — резонаторы; ПК — подстроечные конденсаторы; К — корпус (со снятой крышкой).

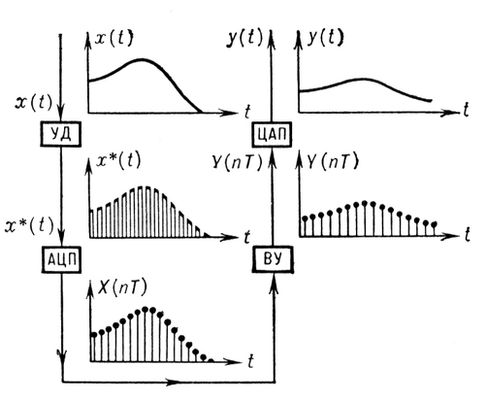

Рис. 2. Структурная схема и временные диаграммы цифрового фильтра: УД — устройство дискретизации, преобразующее аналоговый сигнал x(t) в последовательность импульсов (решётчатую функцию) x*(t) ; АЦП — аналогово-цифровой преобразователь, с помощью которого мгновенные значения аналогового сигнала заменяются ближайшими дискретными уровнями Х(n x Т) , где n = 0, 1, 2..., T — период следования импульсов; ВУ — вычислительное устройство, преобразующее последовательность чисел (уровней) Х(nТ) в выходную функцию Y(nТ) ; ЦАП — цифро-аналоговый преобразователь, в котором Y(nT) преобразуется в выходной аналоговый сигнал y(t) .

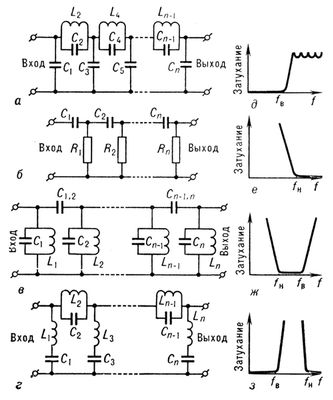

Рис. 1. Принципиальные схемы некоторых электрических фильтров на катушках индуктивности, конденсаторах и резисторах — нижних частот (а), верхних частот (б), полосно-пропускающего (в), полосно-задерживающего (г) и их частотные характеристики (соответственно д, е, ж, з): L1, L2,..., Ln — катушки индуктивности; C1, С2 ,...,Сп — конденсаторы; R1, R2, Rn — резисторы; f — частота; fн, fв — граничные частоты.

Электрических сигналов усили'тель, устройство, предназначенное для повышения мощности электрических сигналов . Поскольку усиливаемые электрические сигналы представляют собой изменения (колебания) напряжения или тока во времени, то Э. с. у. по существу является усилителем электрических колебаний . Э. с. у. подразделяются на усилители низкой или высокой частоты, видеоусилители , постоянного тока усилители и т. д. К Э. с. у. относятся также измерительные усилители (ИУ), которые входят в состав различной измерительной аппаратуры — электронных вольтметров , осциллографов , потенциометров , приборов, выполненных на основе мостов измерительных , и др. ИУ позволяют повысить чувствительность и точность при измерениях электрических и неэлектрических величин. Основное требование, предъявляемое к ИУ, — постоянство коэффициента усиления, достигаемое посредством глубокой отрицательной обратной связи . Кроме того, в ряде приборов (например, вольтметрах, осциллографах) ИУ должен обеспечивать их нормальную работу в широком диапазоне частот, иногда от 0 до нескольких Ггц.

Лит. см. при ст. Усилитель электрических колебаний .

Г. В. Войшвилло.

Электри'ческое взрыва'ние, осуществляется посредством электродетонаторов , включенных в электровзрывную сеть. Предложено в России П. Л. Шиллингом (1812) для взрывания пороховых зарядов при помощи разработанных им угольных запалов, которые в 1839 были заменены электровоспламенителями с металлическим мостиком накаливания. В 1840 для Э. в. были созданы гальванические батареи, в 1843 — первая взрывная машинка (магнитоэлектрическая).
