Вопрос 30. Как снимается характеристика генератора трехфазного КЗ?

Ответ. Характеристика снимается при измерении тока статора до номинального. Отклонения от заводской характеристики должны находиться в пределах погрешности измерения.

Снижение измеренной характеристики, которое превышает погрешность измерения, свидетельствует о наличии витковых замыканий в обмотке ротора.

У генераторов, работающих в блоке с трансформатором, снимается характеристика КЗ всего блока (с установкой закоротки за трансформатором) (п. 8а).

Вопрос 31. Как снимается характеристика генератора холостого хода?

Ответ. Производится подъем напряжения номинальной частоты на холостом ходу до 130 % номинального напряжения турбогенераторов и синхронных компенсаторов. У генераторов, работающих в блоке с трансформаторами, снимается характеристика холостого хода блока; при этом генератор возбуждается до 1,15 номинального напряжения (п. 86).

Вопрос 32. Как следует производить испытание межвитковой изоляции?

Ответ. Испытание следует производить подъемом напряжения номинальной частоты генератора на холостом ходу до значения, соответствующего 150 % номинального напряжения статора гидрогенераторов, 130 % – турбогенераторов и синхронных компенсаторов.

Для генераторов, работающих в блоке с трансформатором, см. указания п. 8.

При этом следует проверить симметрию напряжений по фазам. Продолжительность испытания при наибольшем напряжении -5 мин.

Испытание межвитковой изоляции рекомендуется производить одновременно со снятием характеристики холостого хода (п. 9).

Вопрос 33. Каковы предельные значения вибрации генераторов и их возбудителей?

Ответ. Вибрация (размах вибросмещений, удвоенная амплитуда колебаний) узлов генераторов и их электромашинных возбудителей не должна превышать значений, приведенных в табл. 1.8.6 (п. 10).

Вопрос 34. Как проводятся проверки и испытания системы охлаждения и системы маслоснабжения?

Ответ. Проводятся в соответствии с инструкцией завода-изготовителя (пп. 11, 12).

Вопрос 35. Как производится проверка изоляции подшипника при работе генератора (компенсатора)?

Ответ. Производится путем измерения напряжения между концами вала, а также между фундаментной плитой и корпусом изолированного подшипника. При этом напряжение между фундаментной плитой и подшипником должно быть не более напряжения между концами вала.

Таблица 1.8.6

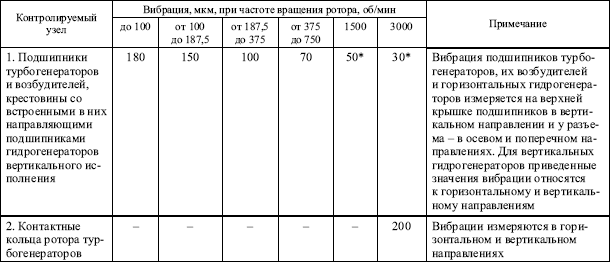

Предельные значения вибрации генераторов и их возбудителей

* При наличии аппаратуры контроля виброскорости производится измерение, среднеквадратическое значение виброскорости не должно превышать 2,8 ммЧс-1 по вертикальной и поперечной осям и 4,5 ммЧс-1 по продольной оси (п. 10).

Различие между напряжениями более чем на 10 % указывает на неисправность изоляции (п. 13).

Вопрос 36. Как определяются характеристики коллекторного возбудителя?

Ответ. Характеристика холостого хода определяется до наибольшего (потолочного) значения напряжения или значения, установленного заводом-изготовителем.

Снятие нагрузочной характеристики производится при нагрузке на ротор генератора не ниже номинального тока возбуждения генератора. Отклонения характеристик от заводских должны быть в пределах допустимой погрешности измерений (п. 14).

Вопрос 37. Каков объем испытаний концевых выводов обмотки статора турбогенератора серии ТГВ?

Ответ. В объем таких испытаний входит:

измерение тангенса угла диэлектрических потерь, которое производится перед установкой концевого вывода на турбогенератор при испытательном напряжении 10 кВ и температуре окружающего воздуха 10–30 °C.

Значение тангенса угла диэлектрических потерь собранного концевого вывода не должно превышать 130 % значения, полученного при измерениях на заводе;

проверка газоплотности. Испытание на газоплотность концевых выводов, испытанных на заводе давлением 0,6 МПа, производится давлением сжатого воздуха 0,5 МПа.

Концевой вывод считается выдержавшим испытание, если при давлении 0,3 МПа падение давления не превышает 1 кПа/ч (п. 16).
