У трансформаторов напряжением 110 кВ и выше, а также блочных трансформаторов собственных нужд рекомендуется производить хроматографический анализ растворенных в масле газов.

У трансформаторов мощностью до 630 кВ-А проверку масла допускается производить только по пп. 1 и 2 (визуально) табл. 1.8.33 (п. 13).

Вопрос 68. Каковы должны быть результаты при испытании трансформатора включением толчком на номинальное напряжение?

Ответ. В процессе 3-5-кратного включения трансформатора на номинальное напряжение не должны иметь место явления, указывающие на неудовлетворительное состояние трансформатора.

Трансформаторы, смонтированные по схеме блока с генератором, рекомендуется включать в сеть подъемом напряжения с нуля (п. 14).

Вопрос 69. Каковы должны быть измеренные значения сопротивления изолинии каскадных трансформаторов тока?

Ответ. Должны быть не менее приведенных в табл. 1.8.13 (п. 1).

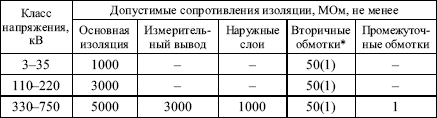

Таблица 1.8.13

Сопротивление изоляции каскадных трансформаторов тока

Сопротивления изоляции вторичных обмоток приведены: без скобок – при отключенных вторичных цепях; в скобках – с подключенными вторичными цепями.

Вопрос 70. Каковы должны быть измеренные значения tg , приведенные к температуре 20 °C?

Ответ. Такие измеренные значения должны быть не более указанных в табл. 1.8.14 (п. 2).

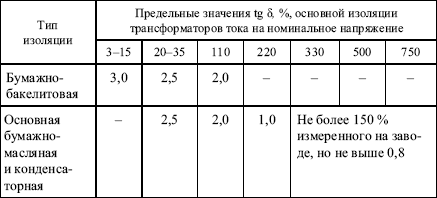

Таблица 1.8.14

Значения tg основной изоляции трансформаторов тока

Вопрос 71. Какая изоляция трансформаторов тока испытывается повышенным напряжением промышленной частоты 50 Гц?

Ответ. Испытывается следующая изоляция:

основная изоляция – значения испытательного напряжения приведены в табл. 1.8.16;

изоляция вторичных обмоток – значение испытательного напряжения вместе с присоединенными к ним цепями принимается равным 1 кВ (п. 3).

Вопрос 72. Каковы правила снятия характеристик намагничивания?

Ответ. Характеристика снимается повышенным напряжением на одной из вторичных обмоток до начала насыщения, но не выше 1800 В. При наличии у обмоток ответвлений характеристика снимается на рабочем ответвлении.

Снятая характеристика сопоставляется с типовой характеристикой намагничивания или с характеристиками намагничивания исправных трансформаторов тока, однотипных с проверяемыми.

Отличия от значений, измеренных на заводе-изготовителе или на исправном трансформаторе тока, однотипном с проверяемым, не должны превышать 10 %.

Допускается снятие только трех контрольных точек (п. 4).

Вопрос 73. Каким должно быть предельное отклонение измеренного коэффициента трансформации?

Ответ. Отклонение от указанного в паспорте или от измеренного на исправном трансформаторе тока, однотипном о проверяемым, не должно превышать 2 % (п. 5).

Вопрос 74. Как проводится измерение сопротивления вторичных обмоток постоянному току?

Ответ. Измерение проводится у трансформаторов тока на напряжение 110 кВ и выше.

Отклонение измеренного сопротивления обмотки постоянному току от паспортного значения или от измеренного на других фазах не должно превышать 2 % (п. 6).

Вопрос 75. Каковы правила испытания встроенных трансформаторов тока?

Ответ. Измерение сопротивления изоляции встроенных трансформаторов тока производится мегаомметром на напряжение 1000 В.

Допускается измерение сопротивления изоляции встроенных трансформаторов тока вместе со вторичными цепями.

В первом случае измеренное сопротивление изоляции (без вторичных цепей) должно быть не менее 10 МОм, во втором случае (со вторичными цепями) – не менее 1 МОм (п. 8).

Вопрос 76. Какими должны быть измеренные значения сопротивления изоляции электромагнитных трансформаторов напряжения?

Ответ. Эти значения должны быть не менее приведенных в табл. 1.8.15 (п. 1.1).
