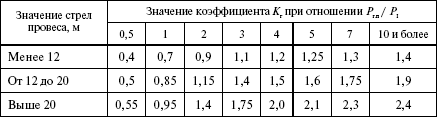

Таблица 2.5.13

Значение коэффициента для определения минимального расстояния между неотклоненными проводами в середине пролета

Вопрос 308. Какими принимаются расстояния между проводами на ВЛ с поддерживающими гирляндами изоляторов при смешанном расположении проводов (имеются смещения проводов относительно друг друга как по горизонтали, так и по вертикали)?

Ответ. Минимальное смещение по горизонтали dгор (при заданном расстоянии между проводами по вертикали) или минимальное расстояние по вертикали dверт (при заданном смещении по горизонтали) определяется в середине пролета в зависимости от наименьших расстояний между проводами ВЛ dгор и dверт, рассчитанных согласно пп. 2.5.88 и 2.5.89

Правил, и принимается в соответствии с табл. 2.5.14 (при dгор ‹ dверт) или табл. 2.5.15 (при dгор › dверт). Промежуточные значения смещений и расстояний определяются линейной интерполяцией (п. 2.5.90).

Таблица 2.5.14

Соотношения между горизонтальным и вертикальным смещениями проводов при dгор ‹ dверт

Таблица 2.5.15

Соотношения между горизонтальным и вертикальным смещениями проводов при dгор › dверт

Вопрос 309. Каким должно быть расстояние между проводами на ВЛ 35 кВ и ниже со штыревыми и стержневыми изоляторами при любом расположении проводов?

Ответ. Должно быть по условиям их сближения в пролете не менее значений, определенных по формуле, м:

d = dэл + 0,6f

где dэл – расстояние для условий внутренних перенапряжений, м;

f – стрела провеса при высшей температуре после вытяжки провода в действительном пролете, м.

Расстояние между проводами на опоре и в пролете ВЛЗ независимо от расположения проводов па опоре и района по гололеду должно быть не менее 0,4 м (п. 2.5.94).

Вопрос 310. При каких условиях допускается подвеска на общих опорах проводов ВЛ до 10 кВ и ВЛ до 1 кВ?

Ответ. Допускается при соблюдении следующих условий:

1) ВЛ до 1 кВ должны выполняться по расчетным условиям ВЛ высшего напряжения;

2) провода ВЛ до 10 кВ должны располагаться выше проводов ВЛ до 1 кВ, причем расстояние между ближайшими проводами ВЛ разных напряжений на опоре, а также в середине пролета при температуре окружающего воздуха плюс 15 °C без ветра должно быть не менее 2 м;

3) крепление проводов высшего напряжения на штыревых изоляторах должно быть двойным (п. 2.5.96).

Провода ВЛЗ могут быть подвешены на общих опорах с проводами ВЛ 6-20 кВ, а также с проводами ВЛ и ВЛИ до 1 кВ (п. 2.5.96).

Вопрос 311. Какие должны соблюдаться требования при подвеске на общих опорах проводов ВЛЗ 6-20 кВ и ВЛ до 1 кВ или ВЛИ?

Ответ. Должны соблюдаться следующие требования:

1) ВЛ до 1 кВ или ВЛИ должны выполняться по расчетным условиям ВЛЗ;

2) провода ВЛЗ 6-20 кВ должны располагаться выше проводов ВЛ до 1 кВ или ВЛИ;

3) расстояние по вертикали между ближайшими проводами ВЛЗ 6-20 кВ и проводами ВЛ до 1 кВ или ВЛИ на общей опоре и в пролете при температуре плюс 15 °C без ветра должно быть не менее 0,4 м для ВЛИ и 1,5 м для ВЛ;

4) крепление проводов ВЛЗ 6-20 кВ на штыревых и подвесных изоляторах должно выполняться усиленным (п. 2.5.96).

Вопрос 312. Какие изоляторы должны применяться на ВЛ?

Ответ. На ВЛ 110 кВ и выше должны применяться подвесные изоляторы, допускается применение стержневых и опорно-стержневых изоляторов.

На ВЛ 35 кВ должны применяться подвесные или стержневые изоляторы. Допускается применение штыревых изоляторов. На ВЛ 20 кВ и ниже должны применяться:

1) на промежуточных опорах – любые типы изоляторов;

2) на опорах анкерного типа – подвесные изоляторы, допускается применение штыревых изоляторов в районе по гололеду 1 и в ненаселенной местности (п. 2.5.97).
