Ответ. Должны быть не менее: 2 м – для ВЛ до 20 кВ, 4 м – для ВЛ 35-110 кВ; 5 м – для ВЛ 150 кВ и 6 м – для ВЛ 220 кВ (п. 2.5.216).

Вопрос 379. Какими должны быть расстояния по горизонтали от крайних проводов ВЛ 330 кВ и выше?

Ответ. Должны быть не менее:

до ближайших частей непроизводственных и производственных зданий и сооружений электрических станций и подстанций при наибольшем отклонении проводов: 8 м – для ВЛ 330 кВ; 10 м – для ВЛ 500–750 кВ;

до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов: 20 м – для ВЛ 330 кВ; 30 м – для ВЛ 500 кВ; 40 м – для ВЛ 750 кВ.

Прохождение ВЛ по территориям стадионов, учебных и детских учреждений не допускается (п. 2.5.216).

Вопрос 380. Какими должны быть расстояния от отклоненных проводов ВЛ, расположенных вдоль улиц, в парках и садах, до деревьев, а также до тросов подвески дорожных знаков?

Ответ. Должны быть не менее приведенных в табл. 2.5.21 (п. 2.5.17).

Вопрос 381. Где должно выбираться место пересечения?

Ответ. Должно выбираться возможно ближе к опоре верхней (пересекающей) ВЛ (ВЛЗ). Расстояния от проводов нижней (пересекаемой) ВЛ до опор верхней (пересекающей) ВЛ по горизонтали и от проводов верхней (пересекающей) ВЛ до опор нижней (пересекаемой) ВЛ в свету должны быть не менее приведенных в табл. 2.5.23, а также не менее 1,5 м для ВЛЗ и 0,5 м для ВЛИ.

Допускается выполнение пересечений ВЛ и ВЛЗ между собой и с ВЛ (ВЛИ) до I кВ на общей опоре (п. 2.5.221).

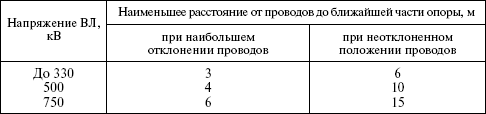

Таблица 2.5.23

Наименьшее расстояние между проводами и опорами пересекающихся ВЛ

Вопрос 382. Какого типа должны быть опоры и провода пересекаемых ВЛ, ограничивающие пролет пересечения, при пересечении ВЛ 500–750 кВ с ВЛ 6-20 кВ и ВЛ (ВЛИ) до 1 кВ?

Ответ. Опоры должны быть анкерного типа, провода пересекаемых ВЛ в пролете пересечения должны быть:

сталеалюминиевыми площадью сечения не менее 70 мм2 по алюминию – для ВЛ 6-20 кВ;

сталеалюминиевыми площадью сечения по алюминию не менее 70 мм2 или из термоупроченного алюминиевого сплава площадью сечения не менее 70 мм2 – для ВЛЗ 6-20 кВ;

алюминиевыми площадью сечения не менее 50 мм2 – для ВЛ до 1 кВ;

жгут СИП без несущего нулевого провода с площадью сечения фазной жилы не менее 25 мм2 или с несущим проводом из термообработан-ного алюминиевого сплава площадью сечения не менее 50 мм2 (п. 2.5.223).

Вопрос 383. Как должны крепиться на опорах провода в пролетах пересечений?

Ответ. Должны крепиться с помощью:

подвесных стеклянных изоляторов – для ВЛ (ВЛЗ) 6-20 кВ;

штыревых изоляторов с двойным креплением к ним – для ВЛ до 1 кВ;

натяжных анкерных зажимов – для ВЛИ (п. 2.5.223).

Вопрос 384. Каковы требования Правил в части взаимного расположения проводов ВЛ разных напряжений?

Ответ. Провода ВЛ более высокого напряжения, как правило, должны быть расположены выше проводов пересекаемых ВЛ более низкого напряжения. Допускается как исключение прохождение ВЛ 35 кВ и выше с проводами площадью сечения алюминиевой части 120 мм2 и более над проводами ВЛ более высокого напряжения, но не выше 220 кВ (в городах и поселках городского типа допускается прохождение ВЛИ или ВЛ с изолированными проводами напряжением до 1 кВ над проводами ВЛ напряжением до 20 кВ). При этом прохождение ВЛ более низкого напряжения над проводами двухцепных ВЛ более высокого напряжения не допускается (п. 2.5.225).

Вопрос 385. Какими должны приниматься наименьшие расстояния между ближайшими проводами (или проводами и тросами) пересекающихся ВЛ?

Ответ. Должны приниматься не менее приведенных в табл. 2.5.24 при температуре воздуха плюс 15 °C без ветра. Для промежуточных длин пролетов соответствующие расстояния определяются линейной интерполяцией (п. 2.5.227).

Таблица 2.5.24

Наименьшее расстояние между проводами или проводами и тросами пересекающихся ВЛ на металлических и железобетонных опорах, а также на деревянных опорах при наличии грозозащитных устройств

Расстояние по вертикали между ближайшими проводами пересекающихся ВЛЗ и ВЛИ (ВЛЗ-пересекающая, ВЛИ-пересекаемая) при температуре воздуха плюс 15 °C без ветра должно быть не менее 1 м (п. 2.5.227).

Вопрос 386. Каковы требования Правил к заземлению опор и установке защитных аппаратов на ВЛ с деревянными опорами, не защищенных тросами, при пересечении их с ВЛ 750 кВ?

Ответ. Металлические детали для крепления проводов (крюки, штыри, оголовки) должны быть заземлены на опорах, ограничивающих пролет пересечения, а количество подвесных изоляторов в гирляндах должно соответствовать изоляции для металлических опор. При этом на опорах ВЛ 35-220 кВ должны быть установлены защитные аппараты.
