6) провода ВЛ должны быть расположены над проводами ЛС и ЛПВ и должны быть многопроволочными сечениями не менее приведенных в табл. 2.5.5;
7) провода ЛС и ЛПВ в пролете пересечения не должны иметь соединений;
8) в пролете пересечения ВЛ с ЛС и ЛПВ на промежуточных опорах ВЛ крепление проводов на опорах должно осуществляться только с помощью поддерживающих гирлянд изоляторов с глухими зажимами;
9) изменение места установки опор ЛС и ЛПВ, ограничивающих пролет пересечения с ВЛ, допускается при условии, что отклонение средней длины элемента скрещивания на ЛС и ЛПВ не будет превышать значений, указанных в табл. 2.5.28;
Таблица 2.5.28
Допустимое изменение места установки опор ЛС и ЛПВ, ограничивающих пролет пересечения с ВЛ
10) длины пролетов ЛС и ЛПВ в месте пересечения с ВЛ не должны превышать значений, указанных в табл. 2.5.29;

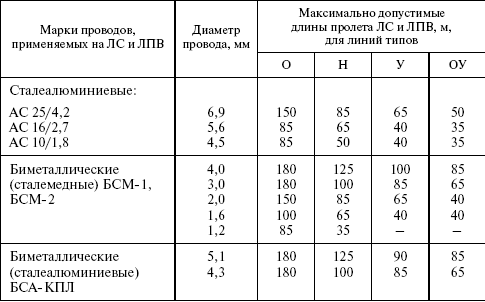

Таблица 2.5.29
Максимально допустимые длины пролетов ЛС и ЛПВ в местах пересечения с ВЛ
Примечание. О – обычный, Н – нормальный, У – усиленный, ОУ – особо усиленный, типы линий – в соответствии с «Правилами пересечений воздушных линий связи и радиотрансляционных сетей с линиями электропередачи».
11) опоры ЛС и ЛПВ, ограничивающие пролет пересечения или смежные с ним и находящиеся на обочине автомобильной дороги, должны быть защищены от наездов транспортных средств;
12) провода на опорах ЛС и ЛПВ, ограничивающие пролет пересечения с ВЛ, должны иметь двойное крепление: при траверсном профиле – только на верхней траверсе, при крюковом профиле – на двух верхних цепях;
13) расстояния по вертикали от проводов ВЛ до пересекаемых проводов ЛС и ЛПВ в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ должны быть не менее приведенных в табл. 2.5.30;

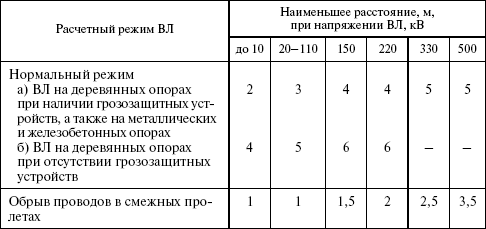

Таблица 2.5.30
Наименьшее расстояние по вертикали от проводов ВЛ до проводов ЛС и ЛПВ
14) на деревянных опорах ВЛ без грозозащитного троса, ограничивающих пролет пересечения с ЛС и ЛПВ, при расстояниях между проводами пересекающихся линий менее указанных в п. б) табл. 2.5.30 на ВЛ должны устанавливаться защитные аппараты;
15) на деревянных опорах ЛС и ЛПВ, ограничивающих пролет пересечения, должны устанавливаться молниеотводы в соответствии с требованиями, предъявляемыми в нормативной документации на ЛС и ЛПВ (п. 2.5.240).
Вопрос 396. Допускается ли совместная подвеска проводов ВЛ и проводов ЛС и ЛПВ на общих опорах?
Ответ. Такая совместная подвеска не допускается. Это требование не распространяется на специальные оптические кабели, которые подвешиваются на конструкциях ВЛ (п. 2.5.241).
Вопрос 397. Какими должны быть наименьшие расстояния от крайних неотклоненных проводов ВЛ до опор ЛС и ЛПВ при сближении ВЛ с воздушными ЛС и ЛПВ?
Ответ. Должны быть не менее высоты наиболее высокой опоры ВЛ, а на участках стесненной трассы расстояние от крайних проводов ВЛ при наибольшем отклонении их ветром расстояния должны быть не менее значений, указанных в табл. 2.5.31. При этом расстояние в свету от ближайшего неотклоненного провода ВЛ до вершин ЛС и ЛПВ должно быть не менее: 15 м – для ВЛ до 330 кВ, 20 м – для ВЛ 500 кВ, 30 м – для ВЛ 750 кВ (п. 2.5.243).
Таблица 2.5.31
Наименьшие расстояния между проводами ВЛ при наибольшем отклонении их ветром и опорами ЛС и ЛПВ в условиях стесненной трассы
Вопрос 398. Какими должны быть наименьшие расстояния от заземлителя и подземной части опоры ВЛ до подземного кабеля ЛС и ЛПВ?
Ответ. Должны быть не менее приведенных в табл. 2.5.26 (п. 2.5.245).
Вопрос 399. Какими должны приниматься расстояния от ВЛ до антенных сооружений передающих радиоцентров?
Ответ. Должны приниматься по табл. 2.5.32 (п. 2.5.246).
Таблица 2.5.32
Наименьшие расстояния от ВЛ до антенных сооружений передающих радиоцентров
Вопрос 400. Какими должны приниматься наименьшие расстояния сближения ВЛ со створом радиорелейной линии и радиорелейными станциями вне зоны направленности антенны?
Ответ. Должны приниматься по табл. 2.5.33. Возможность пересечения ВЛ со створом радиорелейной линии устанавливается при проектировании ВЛ (п. 2.5.247).
