Вопрос 138. Как должны быть соединены неиспользованные обмотки низшего и среднего напряжений силовых трансформаторов (автотрансформаторов), а также обмотки, временно отключенные от шин РУ в грозовой период?
Ответ. Должны быть соединены в звезду или треугольник и защищены РВ или ОПН, включенными между вводами каждой фазы и землей. Защита неиспользуемых обмоток низшего напряжения, расположенных первыми от магнитопровода, может быть выполнена заземлением одной из вершин треугольника, одной из фаз или нейтрали звезды либо установкой РВ или ОПН соответствующего класса напряжения на каждой фазе.
Защита неиспользуемых обмоток не требуется, если к ним постоянно присоединена кабельная линия длиной не менее 30 м, имеющая заземленную оболочку или броню (п. 4.2.151).
Вопрос 139. Что следует устанавливать для защиты нейтралей обмоток 110–150 кВ силовых трансформаторов, имеющих изоляцию, пониженную относительно изоляции линейного конца обмотки и допускающую работу с разземленной нейтралью?
Ответ. Следует устанавливать ОПН, обеспечивающие защиту их изоляции и выдерживающие в течение нескольких часов квазиустановившиеся перенапряжения при обрыве фазы линии.

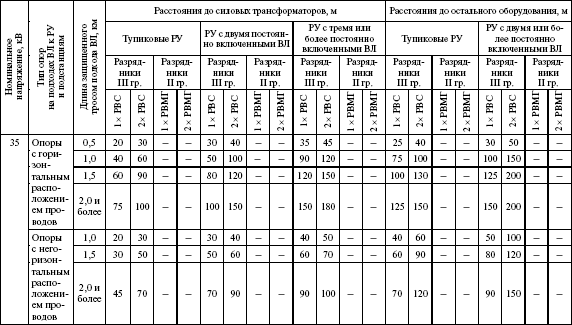

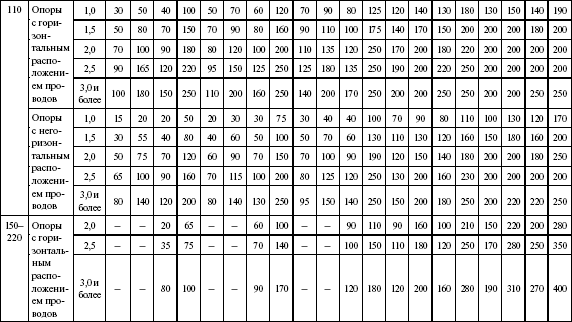

Таблица 4.2.10
Наибольшие допустимые расстояния от вентильных разрядников до защищаемого оборудования 35-220 кВ
Примечания: 1. Расстояния от РВ до электрооборудования, кроме силовых трансформаторов, не ограничиваются при числе параллельно работающих ВЛ: на напряжении ПО кВ – 7 и более; на 150 кВ – 6; на 220 кВ – 4 и более.
2. Допустимые расстояния определяются до ближайшего РВ.
3. При отличающихся данных защищенного тросом подхода допускается линейная интерполяция допустимого расстояния.

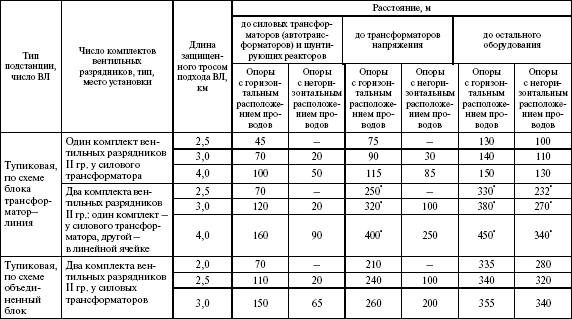

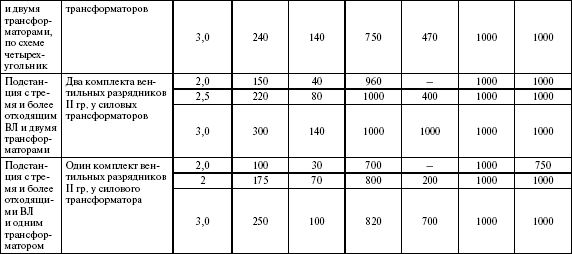

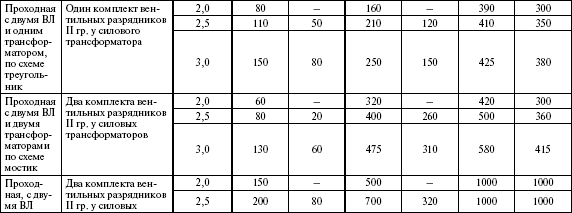

Таблица 4.2.11
Наибольшие допустимые расстояния от вентильных разрядников до защищаемого оборудования 330 кВ
* От РВ, установленных у силовых трансформаторов.
Примечание. При отличающихся длинах защищенного подхода допускается линейная интерполяция значения допустимого расстояния.

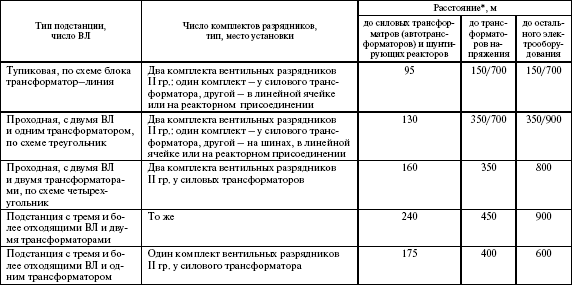

Таблица 4.2.12
Наибольшие допустимые расстояния от вентильных разрядников до защищаемого оборудования 500 кВ
* В значениях, указанных дробью, числитель – допустимое расстояние до ближайшего РВ (в линейной ячейке, на шинах или на реакторном присоединении), знаменатель – до РВ, установленного у силового трансформатора.

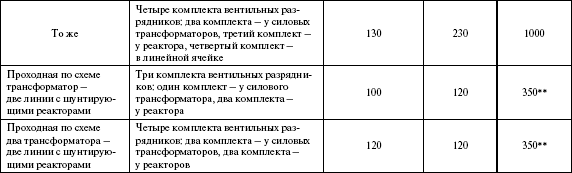

Таблица 4.2.13
Наибольшие допустимые расстояния от вентильных разрядников до защищаемого оборудования 750 кВ
* При расстоянии от оборудования, установленного на вводе ВЛ на подстанцию (конденсатор связи, линейный разъединитель и др.), до точки присоединения ВЛ к ошиновке подстанции – не более 45 м.
** То же, не более 90 м.
*** При использовании ПРЗ, в том числе в РУ с уменьшенными воздушными изоляционными промежутками, или при изменении испытательных напряжений допустимые расстояния до силовых трансформаторов (автотрансформаторов).
В нейтрали трансформатора, изоляция которой не допускает разземления, установка разъединителей не допускается (п. 4.2.152).
Вопрос 140. Чем должны быть защищены распредустройства 3-20 кВ, к которым присоединены ВЛ?
Ответ. Должны быть защищены РВ или ОПН, установленными на шинах или у трансформаторов. В обоснованных случаях могут быть дополнительно установлены защитные емкости. Вентильный разрядник или ОПН в одной ячейке с трансформатором напряжения должен быть присоединен до его предохранителя (п. 4.2.153).
Вопрос 141. Каковы допустимые расстояния от РВ и ОПН до защищаемого оборудования при применении воздушной связи трансформаторов с шинами РУ 3-20 кВ?
Ответ. Эти расстояния не должны превышать 60 м при ВЛ на деревянных опорах и 90 м при ВЛ на металлических опорах.
При присоединении трансформаторов к шинам кабелями расстояния от установленных на шинах РВ или ОПН до трансформаторов не ограничиваются (п. 4.2.153).
Вопрос 142. Какие виды защитных аппаратов устанавливаются на ВЛ 3-20 кВ?
