Вопрос 132. В соответствии с какими требованиями должны быть выбраны трубчатые разрядники по току КЗ?
Ответ. Должны быть выбраны в соответствии со следующими требованиями:
1) для сетей до 35 кВ верхний предел тока, отключаемого трубчатым разрядником, должен быть не менее наибольшего действующего значения тока трехфазного КЗ в данной точке сети (с учетом апериодической составляющей), а нижний предел – не более наименьшего возможного в данной точке сети значения установившегося (без учета апериодической составляющей) тока двухфазного КЗ;
Таблица 4.2.8

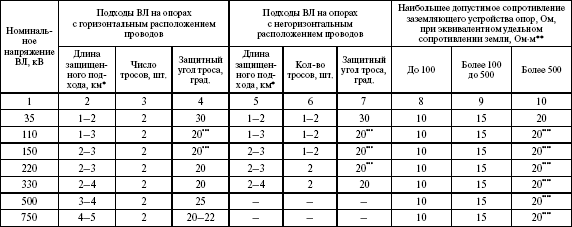

Защита ВЛ от прямых ударов молнии на подходах к РУ и подстанциям
* Выбор длины защищаемого подхода производится с учетом таблиц 4.2.10-4.2.13.
** На подходах ВЛ 110–330 кВ с двухцепными опорами заземляющие устройства опор рекомендуется выполнять с сопротивлением вдвое меньшим указанного в табл. 4.2.8.
*** На железобетонных опорах допускается угол защиты до 30°.
**** Для опор с горизонтальным расположением проводов, устанавливаемых в земле с эквивалентным удельным w сопротивлением более 1000 Ом-м, допускается сопротивление заземляющего устройства 30 Ом.
2) для сетей 110 кВ и выше верхний предел тока, отключаемого трубчатым разрядником, должен быть не менее наибольшего возможного эффективного значения тока однофазного КЗ в данной точке сети (с учетом апериодической составляющей), а нижний предел не более наименьшего возможного в данной точке сети (без учета апериодической составляющей) тока однофазного или двухфазного КЗ (п. 4.2.146).
Вопрос 133. Какие дополнительные защитные меры необходимы на ВЛ с деревянными опорами 3-35 кВ?
Ответ. В заземляющих спусках защитных промежутков следует выполнять дополнительные защитные промежутки, установленные на высоте не менее 2,5 м от земли. Рекомендуемые размеры защитных промежутков приведены в табл. 4.2.9 (п. 4.2.147).
Таблица 4.2.9

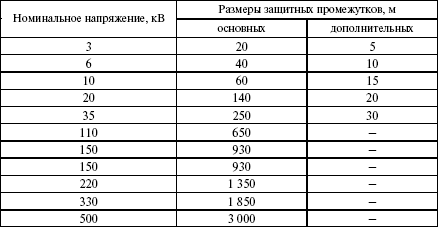

Рекомендуемые размеры основных и дополнительных защитных промежутков
Вопрос 134. С учетом каких характеристик следует выбирать разрядники вентильные или ОПН?
Ответ. Следует выбирать с учетом координации их защитных характеристик с изоляцией защищаемого оборудования, соответствия наибольшего рабочего напряжения наибольшему рабочему напряжению сети с учетом высших гармоник и неравномерности распределения напряжения по поверхности, а также допустимых повышений напряжения в течение времени действия резервных релейных защит при однофазном замыкании на землю, при одностороннем включении линии или переходном резонансе на высших гармониках (п. 4.2.148).
Вопрос 135. Какими должны быть расстояния по шинам, включая ответвления, от разрядников до трансформаторов и другого оборудования?
Ответ. Должны быть не более указанных в таблицах 4.2.10-4.2.13. При превышении указанных расстояний должны быть дополнительно установлены защитные аппараты на шинах или линейных присоединениях.
Приведенные в таблицах 4.2.10-4.2.13 наибольшие допустимые расстояния до электрооборудования соответствуют его изоляции категории «б» по государственному стандарту.
Наибольшие допустимые расстояния между РВ или ОПН и защищаемым оборудованием определяют, исходя из числа линий и разрядников, включенных в нормальном режиме работы ПС (п. 4.2.148).
Вопрос 136. При каком условии должны быть установлены РВ или ОПН в цепях трансформаторов и шунтирующих реакторов?
Ответ. Должны быть установлены без коммутационных аппаратов между ними и защищаемым оборудованием.
Защитные аппараты при нахождении оборудования под напряжением должны постоянно включены (п. 4.2.149).
Вопрос 137. Что необходимо установить при присоединении трансформатора к РУ кабельной линией 110 кВ и выше?
Ответ. В месте присоединения кабеля к шинам РУ с ВЛ должен быть установлен комплект РВ или ОПН. Заземляющий зажим РВ или ОНИ должен быть присоединен к металлическим оболочкам кабеля.
При длине кабеля больше удвоенного расстояния, указанного в таблицах 4.2.10-4.2.13, РВ или ОПН с такими же остающимися напряжениями, как у защитного аппарата в начале кабеля, устанавливается у трансформатора (п. 4.2.150).
