Микропроцессор имеет 18 команд условного перехода. Эти команды позволяют проверить:
1) отношение между операндами со знаком («больше – меньше»);
2) отношение между операндами без знака («выше – ниже»);
3) состояния арифметических флагов ZF, SF, CF, OF, PF (но не AF).
Команды условного перехода имеют одинаковый синтаксис:
jcc метка_перехода
Как видно, мнемокод всех команд начинается с «j» – от слова jump (прыжок), ее – определяет конкретное условие, анализируемое командой.
Что касается операнда метка_перехода, то эта метка может находиться только в пределах текущего сегмента кода, межсегментная передача управления в условных переходах не допускается. В связи с этим отпадает вопрос о модификаторе, который присутствовал в синтаксисе команд безусловного перехода. В ранних моделях микропроцессора (i8086, i80186 и i80286) команды условного перехода могли осуществлять только короткие переходы – на расстояние от —128 до +127 байт от команды, следующей за командой условного перехода. Начиная с модели микропроцессора 80386, это ограничение снято, но, как видите, только в пределах текущего сегмента кода.
Для того чтобы принять решение о том, куда будет передано управление командой условного перехода, предварительно должно быть сформировано условие, на основании которого и будет приниматься решение о передаче управления.
Источниками такого условия могут быть:
1) любая команда, изменяющая состояние арифметических флагов;
2) команда сравнения стр, сравнивающая значения двух операндов;
3) состояние регистра есх/сх.
Команда сравнения cmp
Команда сравнения стр имеет интересный принцип работы. Он абсолютно такой же, как и у команды вычитания – sub операнде, операнд_2.
Команда стр так же, как и команда sub, выполняет вычитание операндов и устанавливает флаги. Единственное, чего она не делает – это запись результата вычитания на место первого операнда.
Синтаксис команды стр – стр операнд_1, операнд_2 (compare) – сравнивает два операнда и по результатам сравнения устанавливает флаги.

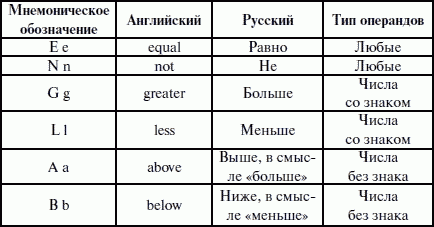

Флаги, устанавливаемые командой стр, можно анализировать специальными командами условного перехода. Прежде чем мы их рассмотрим, уделим немного внимания мнемонике этих команд условного перехода (табл. 16). Понимание обозначений при формировании названия команд условного перехода (элемент в названии команды jcc, обозначенный нами ее) облегчит их запоминание и дальнейшее практическое использование.

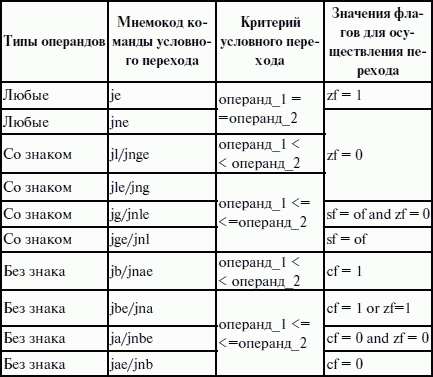

He удивляйтесь тому обстоятельству, что одинаковым значениям флагов соответствует несколько разных мнемокодов команд условного перехода (они отделены друг от друга косой чертой в табл. 17). Разница в названии обусловлена желанием разработчиков микропроцессора облегчить использование команд условного перехода в сочетании с определенными группами команд. Поэтому разные названия отражают скорее различную функциональную направленность. Тем не менее то, что эти команды реагируют на одни и те же флаги, делает их абсолютно эквивалентными и равноправными в программе. Поэтому в таблице 17 они сгруппированы не по названиям, а по значениям флагов (условиям), на которые они реагируют.
Команды условного перехода и флаги
Мнемоническое обозначение некоторых команд условного перехода отражает название флага, с которым они работают, и имеет следующую структуру: первым идет символ «j» (Jump, переход), вторым – либо обозначение флага, либо символ отрицания «n», после которого стоит название флага. Такая структура команды отражает ее назначение. Если символа «n» нет, то проверяется состояние флага, если он равен 1, производится переход на метку перехода. Если символ «n» присутствует, то проверяется состояние флага на равенство 0, и в случае успеха производится переход на метку перехода.
Мнемокоды команд, названия флагов и условия переходов приведены в таблице 18. Эти команды можно использовать после любых команд, изменяющих указанные флаги.
Если внимательно посмотреть на таблицы 17 и 18, видно, что многие команды условного перехода в них являются эквивалентными, так как в основе и тех, и других лежит анализ одинаковых флагов.
Команды условного перехода и регистр есх/сх
Архитектура микропроцессора предполагает специфическое использование многих регистров. К примеру, регистр EAX/AX/AL используется как аккумулятор, а регистры ВР, SP – для работы со стеком. Регистр ЕСХ/СХ тоже имеет определенное функциональное назначение: он выполняет роль счетчика в командах управления циклами и при работе с цепочками символов. Возможно, что функционально команду условного перехода, связанную с регистром есх/сх, правильнее было бы отнести к этой группе команд.
