2. Проверить целостность корпуса. Появление трещин и повреждений может стать причиной утечки электролита – в этом случае требуется заменить батарею.

3. Проверить регулятор напряжения генератора. При чрезмерно высоком напряжении электролит закипает и может выплеснуться из аккумулятора. В случае неисправности детали заменить регулятор на новый.

4. Если регулятор напряжения в исправности, но аккумулятор сильно нагревается и электролит закипает, необходимо проверить пластины аккумулятора. Их сульфация может стать причиной выплескивания жидкости из корпуса – в этом случае требуется заменить батареи.

Для диагностики работы генератора в гаражных условиях необходимо запустить двигатель, после того как он достаточно прогреется, проверить ближний свет фар. Затем следует довести вращение коленчатого вала до 2000—3000 об./мин (определить по показаниям тахометра или эконометра, стрелка которого при нажатии на педаль акселератора должна сравняться с желтой зоной). В том случае, если генератор автомобиля работает нормально, свет фар при разгоне двигателя станет ярче.

Для замера напряжения без съема генератора нужно завести автомобиль, включить фары и на 15 мин оставить двигатель работать на средних скоростях, после чего произвести замер напряжения между выходом «30» и «массой» генератора.

В норме оно должно составлять 13,6—14,6 В. В том случае, если показатели больше или меньше, требуется замена регулятора напряжения.

Для проверки снятого генератора используют омметр. Предварительно наружную поверхность генератора мягкой тряпкой тщательно очищают от грязи, затем положительный щуп прибора присоединяют к выходу «30» генератора, а второй щуп – к корпусу генератора и проводят замер сопротивления. Если оно близко к нулю, это может говорить как о выходе из строя одного из диодов системы, так и о замыкании обмотки статора на корпус.

Затем проверяют положительные диоды генератора. Для этого положительный конец измерительного прибора присоединяют к выходу «30», а второй – к болту крепежной системы выпрямительного блока генератора.

Показатель сопротивления, близкий к нулевой отметке, свидетельствует о выходе из строя одного из диодов.

Для проверки отрицательных диодов генератора необходимо присоединить положительный конец омметра к болту крепежной системы выпрямительного блока генератора, а отрицательный конец замкнуть на корпусе генератора.

При нормальной работе диодов показатели прибора будут отличаться от нуля (рис. 80).

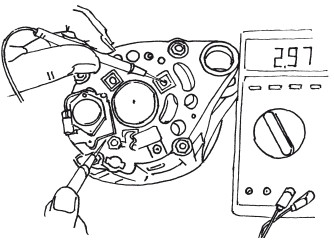

Рисунок 80. Проверка диодов генератора

Регулятор напряжения проверяют тоже после снятия его с генератора. Если в свободном состоянии щетки выступают из щеткодержателя на 5 мм и более, а при нажатии на них свободно и пружинисто двигаются в пазах, регулятор может эксплуатироваться дальше. При противоположных результатах требуется замена детали.

Для проверки работы регулятора напряжения используют вольтметр. Положительный вывод регулятора присоединяется к такому же выводу аккумулятора, второй замыкается на массе, вольтметр при этом должен показать напряжение на контактах щеточного узла; в противном случае элемент не работает и требуется замена регулятора.

Чтобы проверить состояние ротора генератора, один щуп измерительного прибора присоединяют к корпусу, а второй замыкают на контактном кольце ротора (рис. 81 а). Если прибор показывает наличие сопротивления, это является свидетельствуют об отсутствии замыкания в роторе и целостности его обмотки (рис. 81 б). В противном случае необходимо заменить деталь.

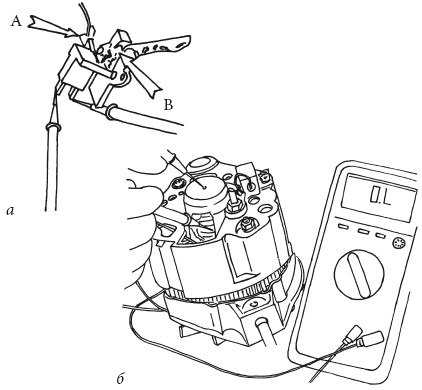

Рисунок 81. Проверка регулятора напряжения и ротора генератора

В ходе диагностики генератора заменяют неисправные элементы системы: конденсатор, регулятор напряжения, ротор или статор.

Если проверка показала неисправность диода, необходимо полностью заменить выпрямительный блок генератора.
