Если не включается только один поворотный фонарь, при этом остальные элементы освещения и контрольно-измерительные приборы работают исправно, причиной стало перегорание самой лампы, для чего придется снять рассеиватель или произвести замену без его снятия (в зависимости от модели автомобиля), сняв резиновый колпачок с патроном и лампочкой с внутренней стороны крыла.

Для установления причины нужно проверить, исправны ли лампы в фонарях поворотников. Если да, причина кроется в обрыве цепи реле-прерывателя с контрольной лампой.

Для устранения неполадки нужно внимательно осмотреть всю цепь.

1. Если не работают оба фонаря, нужно проверить предохранитель, который мог перегореть. Достаточно нажать на включатель звукового сигнала, так как у этих элементов один и тот же предохранитель. В случае его выхода из строя гудок автомобиля не сработает.

2. Если не горит только один фонарь, причиной неисправности является перегоревшая лампочка, для проверки которой нужно развинтить винты, достать из чехла корпус вместе с патроном, отделить его от корпуса, после чего вывернуть из него лампу и заменить ее в случае неисправности.

1. Проверить приборы щитка. Если они не работают, виноват сгоревший предохранитель, который требуется заменить.

Если при торможении не горит только один стоп-сигнал, нужно снять рассеиватель, проверить лампочку и при необходимости заменить ее.

2. Если приборы щитка работают исправно, необходимо проверить выключатель стоп-сигналов, который расположен в верхней части рычага тормозной педали.

Нужно снять с клемм два провода, подключенных к выключателю, и замкнуть их: если стоп-сигналы включатся, то выключатель вышел из строя и его следует заменить.

Встандартную систему газобаллонного оборудования на автомобиле входят:

1) редуктор-испаритель;

2) электромагнитные клапаны, позволяющие переключать виды топлива;

3) переключатель вида топлива;

4) сам газовый баллон с блоком арматуры, снабженной датчиком, который определяет количество газа в баллоне и передает эту информацию на приборный щиток;

5) смеситель, который находится над карбюратором (рис. 89).

Перед проверкой газобаллонного оборудования следует убедиться в том, что двигатель автомобиля исправно работает на бензине.

Рисунок 89. Основные элементы газобаллонной установки: 1 – аккумулятор; 2 – катушка зажигания; 3 – бензонасос; 4 – электрическая цепь; 5 – радиатор-отопитель; 6 – шланг подачи жидкости; 7 – ленточный хомут; 8 – тройник; 9 – предохранитель; 10 – переключатель вида топлива; 11 – замок зажигания; 12 – редуктор-испаритель низкого давления; 13 – шланг низкого давления; 14 – электромагнитный газовый клапан с фильтром; 15 – тройник-дозатор; 16 – кран перекрытия отопительной системы; 17 – шланг подачи бензина; 18 – вакуумный шланг; 19 – электромагнитный бензиновый клапан с рукояткой; 20 – патрубки, впаянные в переходную коробку воздушного фильтра; 21 – соединитель с накидной гайкой; 22 – коллектор двигателя; 23 – карбюратор; 24 – воздушный фильтр; 25 – гибкий газопровод высокого давления; 26 – баллон для сжиженного газа; 27 – блок запорно-предохранительной арматуры (мультипликатор); 28 – вентиляционный рукав

Если при переходе на газ двигатель начинает терять мощность, следует:

отрегулировать работу воздушной заслонки;

проверить трубопровод и фильтры на наличие засоров;

при необходимости прочистить их.

В ходе проведения технического осмотра автомобиля осматривают и проверяют надежность присоединения вакуумного шланга и герметичность вакуумного устройства. Для этого требуется отсоединить вакуумную трубку от коллектора двигателя и вобрать в себя воздух из нее.

1. Если при вдыхании ощущается разрежение, вакуумное устройство в норме;

2. Если разрежения нет, следует разобрать редуктор автомобиля и проверить диафрагму разгрузочного устройства; при повреждении ее следует заменить.

Для проверки исправного состояния электромагнитного газового клапана нужно переключить автомобиль на газ и после этого включить зажигание.

Проверку технического состояния газобаллонного оборудования следует проводить через каждые 15 тыс. км пробега или 1 раз в год.

1. Если клапан исправен, будет слышен характерный щелчок;

2. При противоположном результате следует проверить, не разъединились ли контакты переключателя и не сгорел ли предохранитель (рис. 90).

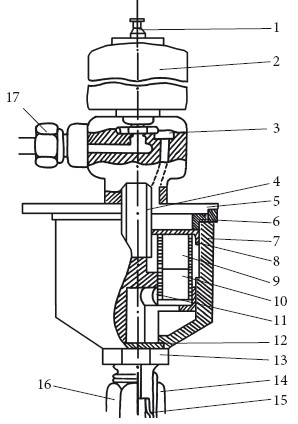

Рисунок 90. Газовый фильтр с электромагнитным клапаном: 1 – клемма с выводом; 2 – соленоид; 3 – основание; 4 – выходной канал; 5 – кронштейн; 6 – резиновая прокладка; 7 – колпак; 8 – металлический держатель; 9, 10 – сетки; 11 – войлочные кольца; 12 – резиновое кольцо; 13 – стяжной штуцер; 14 – канал; 15 – магистральный газопровод; 16 – накидная гайка стяжного штуцера; 17 – накидная гайка выходного штуцера
