В идеальных условиях основной и вторичный диски могут быть идентичными. Это означает эффективное выполнение операций чтения в том случае, если они распределены между первичным и вторичным диском. Массив RAID 1 обеспечивает наилучшую скорость чтения среди всех массивов RAID. К его недостаткам относится требование к свободному дисковому простран-

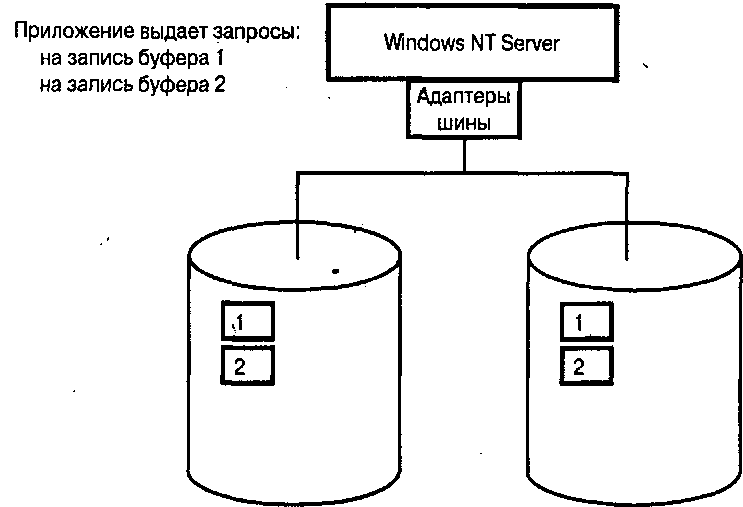

Рис. 9.2. Массив RAID 1

ству: для RAID 1 требуется, как минимум, вдвое больший объем дискового пространства, чем для других массивов. Снижение стоимости жестких дисков несколько уменьшает значимость этого недостатка. Существенное преимущество RAID 1 состоит в мгновенной доступности данных на вторичном диске в случае неисправности первичного диска. Массив RAID 1 – идеальный выбор при использовании в массиве только двух дисков.

Массив RAID 2 больше не используется. В массиве вычисляется код коррекции ошибок (error correction code – ЕСС) для чередующихся записей, однако современные жесткие диски и без того содержат подобную информацию.

Массив RAID 3 обеспечивает чередование с выделенной четностью. При этом информация о четности всегда хранится на определенном выделенном диске, а данные распределены по нескольким дискам.

На рис. 9.3 показана конфигурация массива RAID 3. Приложение выдает один запрос записи, который содержит буфера 1, 2 и 3. Эти данные размещаются на разных дисках. Кроме того, массив RAID 3 вычисляет информацию о четности (Pi), охватывающую все три буфера. Информация о четности записывается на отдельный диск, отличный от дисков, на которые были записаны данные буферов 1, 2 и 3. Точно так же буфера данных 4, 5 и б записываются на различнее диски, а информация о четности для этих буферов

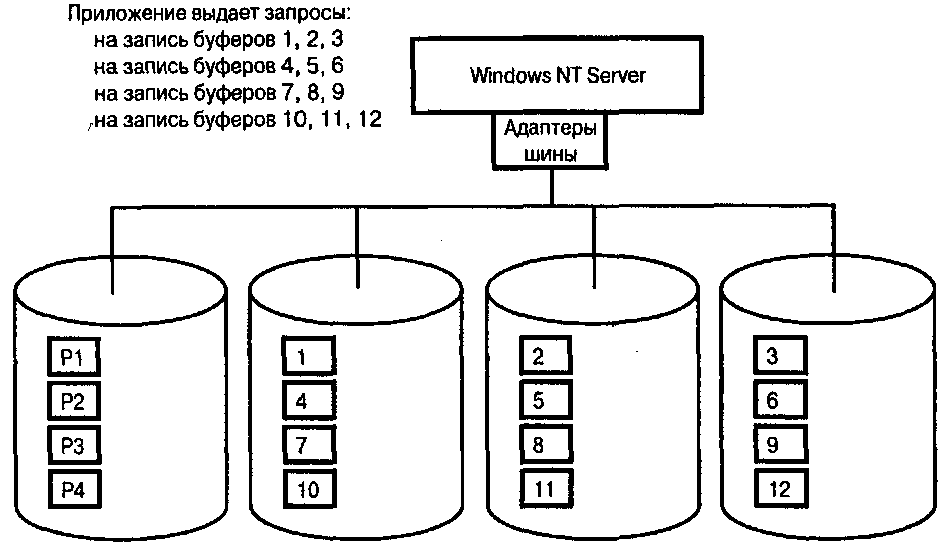

Рис. 9.3. Массив RAID 3

называется Р2; буфера 7, 8 и 9 аналогичным образом записываются на разные диски, данные о четности этих буферов называются РЗ и т.д. Обратите внимание, что информация о четности записывается на один и тот же диск.

Массив RAID 3 обычно требует участия всех дисков массива в операции чтения или записи. Если диск оказывается неисправным, в массив добавляется новый диск и данные с потерянного диска восстанавливаются на основе данных других дисков и информации о четности. Хотя массив RAID 3 имеет слабую поддержку в мире персональных компьютеров (например, не поддерживается контроллерами Adaptec), подобные ему часто применяются в высокопроизводительных суперкомпьютерах.

Массив RAID 4 напоминает массив RAID 3, но при чередовании используются ббльшие единицы записи. Операции чтения распределяются между несколькими дисками, а операции записи выполняются последовательно. Массив RAID 4 также практически не поддерживается производителями, например контроллерами Adaptec.

Массив RAID 5 обеспечивает чередование с распределенной четностью и представляет собой наиболее эффективную реализацию концепции чередо-

вания данных в массивах RAID. Единственное техническое отличие от массива RAID 3 состоит в хранении информации о четности на всех дисках массива.

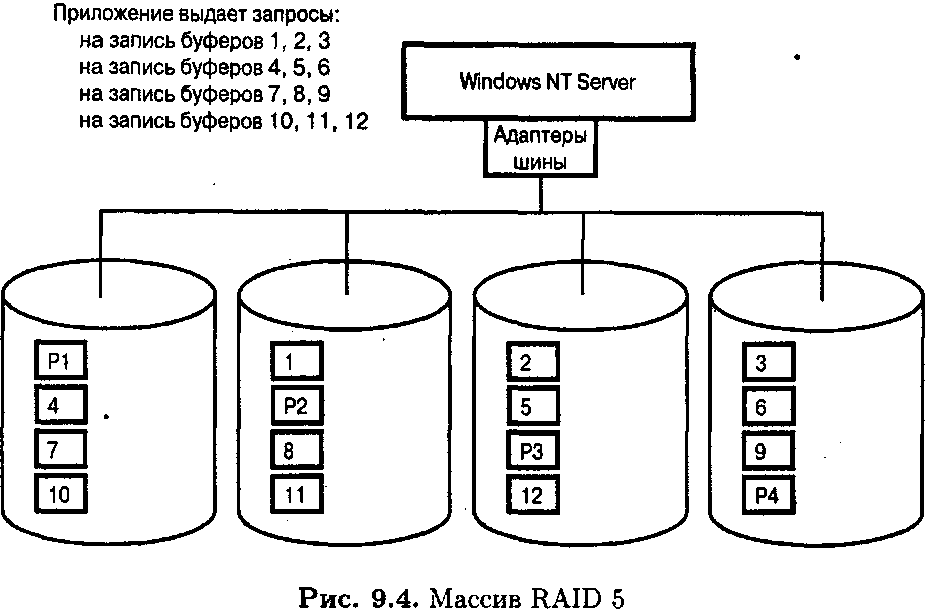

На рис. 9.4 показана конфигурация массива RAID 5. Приложение выдает единственный запрос на запись данных из буферов 1, 2 и 3. Эти данные размещаются на разных дисках. Кроме того, массив RAID 5 вычисляет четность для всех трех буферов, и эта информация о четности (Р1) записывается на диск, отличный от дисков, на которые были записаны данные из буферов 1, 2 и 3. Точно так же буфера 4. 5 и 6 записываются на разные диски, а информация о четности для этих буферов называется Р2; буфера 7, 8 и 9 аналогичным образом записываются на разные диски, и данные о четности для этих буферов называются РЗ. Обратите внимание: в отличие от массива RAID 3, информация о четности распределена по всем дискам, а не хранится только на одном из них.

Массив RAID 5 обеспечивает баланс между производительностью и защитой данных. В массиве операции чтения могут обрабатываться параллельно несколькими дисками. Операции записи обычно требуют использования, как минимум, двух дисков: одного для данных и одного для четности. RAID 5 – наиболее популярный массив, требующий применения, как минимум, трех дисков. Кроме того, операция восстановления массива при отказе одного из дисков остается весьма трудоемкой.

Двухуровневый массив RAID (Dual-level RAID) иногда называютгибридным массивом RAID. В двухуровневых схемах RAID различным образом комбинируются базовые реализации массива RAID с сохранением их преимуществ и сокращением влияния некоторых недостатков. В этом разделе вкратце рассматриваются массивы RAID 10, RAID 30 и RAID 50.

Как показано на рис. 9.5, массив RAID 10 комбинирует возможности массивов RAID 0 и RAID 1. Данные записываются на два различных диска, каждый из которых зеркально отражается. Массив RAID 10 обеспечивает чередование зеркальных массивов на базе, как минимум, четырех дисков; при этом даже отказ в работе двух дисков не приведет к нарушению доступа к данным. Массив RAID 10 довольно популярен, так как позволяет реализовать избыточность данных и повышенное быстродействие при относительно несложной реализации.
