Драйвер псевдошины группового ввода-вывода загружается обычным образом, в качестве элемента Windows NT, как только будет установлен соответствующий программный пакет поставщика устройства.

При инициализации драйвер псевдонимы группового ввода-вывода начинает взаимодействие с драйвером фильтрации MPSPFLTR, который размещен над объектом функционального устройства SCSIPort (см. рис. 9.10), что позволяет создать псевдоустройство для каждого логического устройства, которое подключено к нескольким путям. Для каждого такого псевдоустройства драйвер псевдошины группового ввода-вывода предлагает модулям DSM принять или отвергнуть право владения этим устройством.

Для каждого запроса ввода-вывода драйвер псевдошины группового ввода-вывода обращается к модулю DSM через определенную процедуру. Модуль DSM имеет доступ к каждому пакету IRP и может инициировать в случае необходимости процедуру завершения пакета IRP. Для запросов управления устройством, например Reserve или Release, модуль DSM может перенаправлять ввод-вывод по всем, маршрутам к устройству. Обычные запросы ввода- вывода модуль DSM перенаправляет по любому из маршрутов ввода-вывода в зависимости от того, какая балансировка нагрузки проводится – динамическая или статическая. Если запрос ввода-вывода завершается ошибкой, драйвер псевдошины группового ввода-вывода в определенной точке входа вызывает модуль DSM, который может попытаться перенаправить ввод-вы- вод по другому маршруту, обеспечивая сохранение целостности данных.

Несколько компаний предоставляют системы группового ввода-вывода, которые, как минимум, обеспечивают сохранение, а некоторые даже восстановление целостности данных, а также балансировку нагрузки.

Эти системы довольно успешно работают, однако со временем стали очевидными некоторые их недостатки.

Конфигурация может быть сложной и запутанной, так как системы не полностью интегрированы с подсистемой РпР, поэтому динамический поиск не обеспечивается.

Системы не поддерживают взаимодействия с системами других производителей. Иными словами, если определенный сервер Windows работает с системой от одного првизводителя, на тот же сервер Windows невозможно установить систему других производителей.

Компания ЕМС разработала технологию сохранения целостности данных и балансировки нагрузки для Windows NT. На рис. 9.11 показана соответствующая архитектура.

В отличие от других архитектур, в архитектуре ЕМС драйвер фильтрации размещается между диспетчером томов и драйвером класса порта SCSI- Port или RAID. Для каждого существующего логического тома перечисляется N логических томов, где N – число независимых маршрутов доступа к устройству.

Для каждого устройства, имеющего N независимых маршрутов доступа, Windows NT обнаружит N логических устройств. Если ввод-вывод будет осуществляться через все маршруты одновременно, данные могут быть повреждены. Таким образом, система PowerPath отключает N-1 таких устройств, доступ и управление вводом-выводом для которых будут невозможны. Утилита администрирования с графическим интерфейсом отображает одно активное устройство и N-1 устройств выделены серым цветом, которым отмечаются неактивные устройства. От администратора требуется серьезно продумать конфигурацию, особенно, если необходимо обеспечить безопасность путем ограничениячадаптеров шины, имеющих доступ к устройству. Подобную схему безопасности можно внедрить с помощью системы ЕМС Symmetrix, посредством которой администратор укажет имя WWN адаптеров шины, имеющих доступ к определенным LUN на компьютере с установленной ЕМС Symmetrix.

Администратор имеет возможность указать политику балансировки нагрузки. Ниже приводится описание возможных политик.

Запросы на ввод-вывод распределяются по всем маршрутам по очереди.

Следующий запрос ввода-вывода отправляется по тому маршруту, на котором в очереди размещено меньшее количество запросов.

Следующий запрос ввода-вывода отправляется по тому маршруту, на котором в очереди находится меньше блоков.

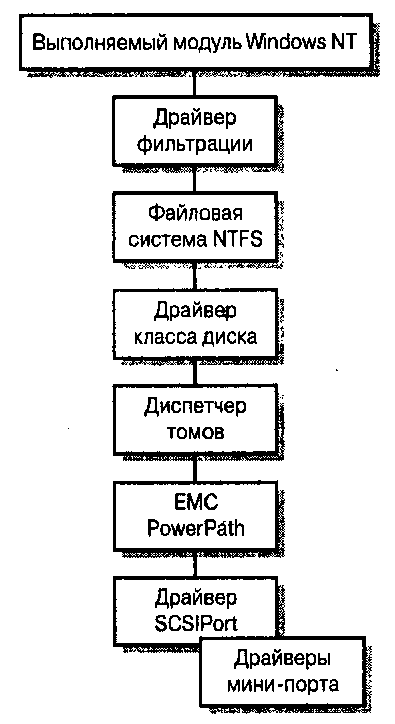

Рис. 9.11. Архитектура EMC PowerPath

Используется режим оптимизации EMC Symmetrix, при котором следующий запрос ввода-вывода отправляется по маршруту с наименьшим ожидаемым временем завершения.

Компания HP (Compaq) предлагает систему группового ввода-вывода SecurePath для Windows NT, которая поддерживает сохранение целостности данных и балансировку нагрузки. Реализации этой системы-для Windows NT 4.0 и Windows 2000 несколько различаются.

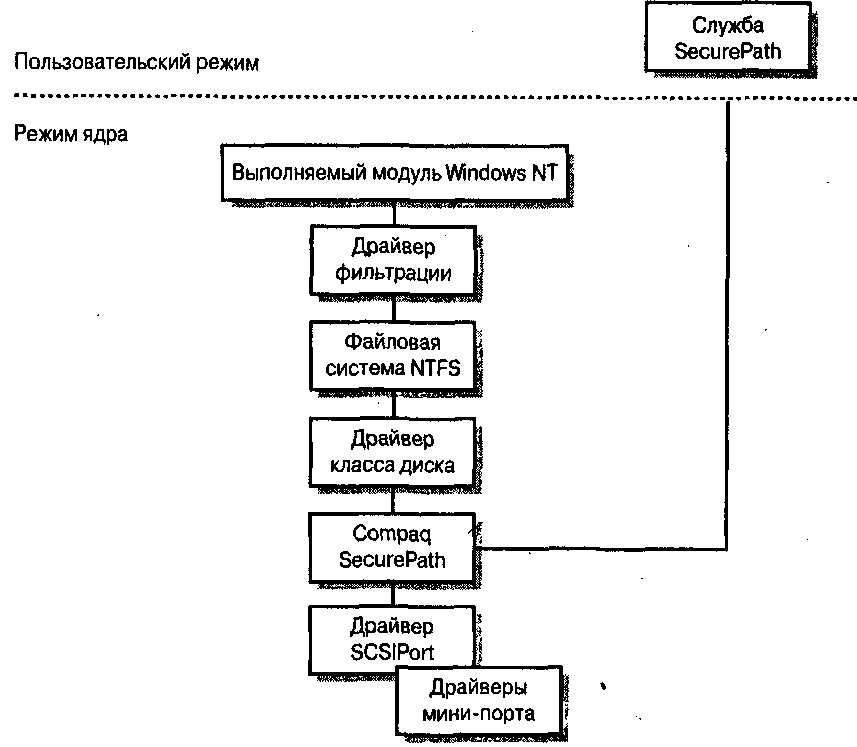

На рис. 9.12 показана архитектура HP (Compaq) SecurePath для Windows 2000. Архитектура включает в себя драйвер фильтрации блочного устройства хранения, который расположен над драйвером порта (SCSIPort или Storport) и под драйвером класса диска. Служба пользовательского режима и приложения пользовательского режима формируют оставшиеся фрагменты головоломки, которые принимают участие в администрировании и отправке уведомлений.

Рис. 9.12. Архитектура HP (Compaq) SecurePath для Windows 2000
