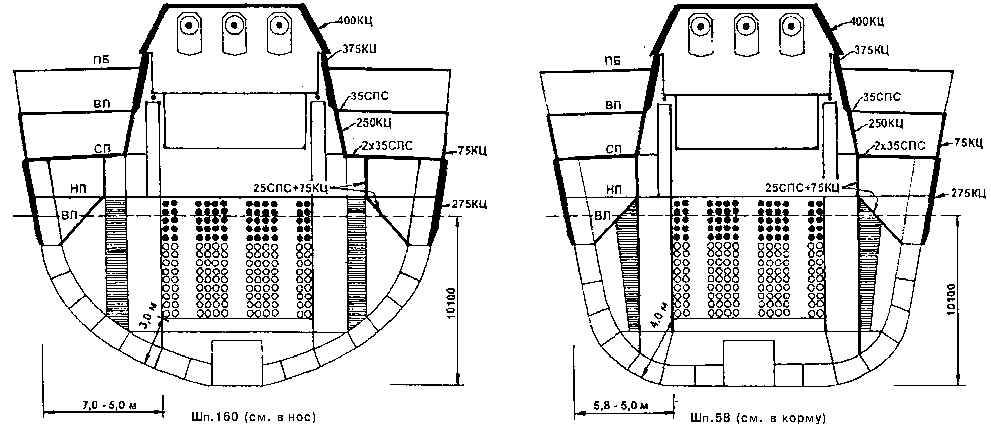

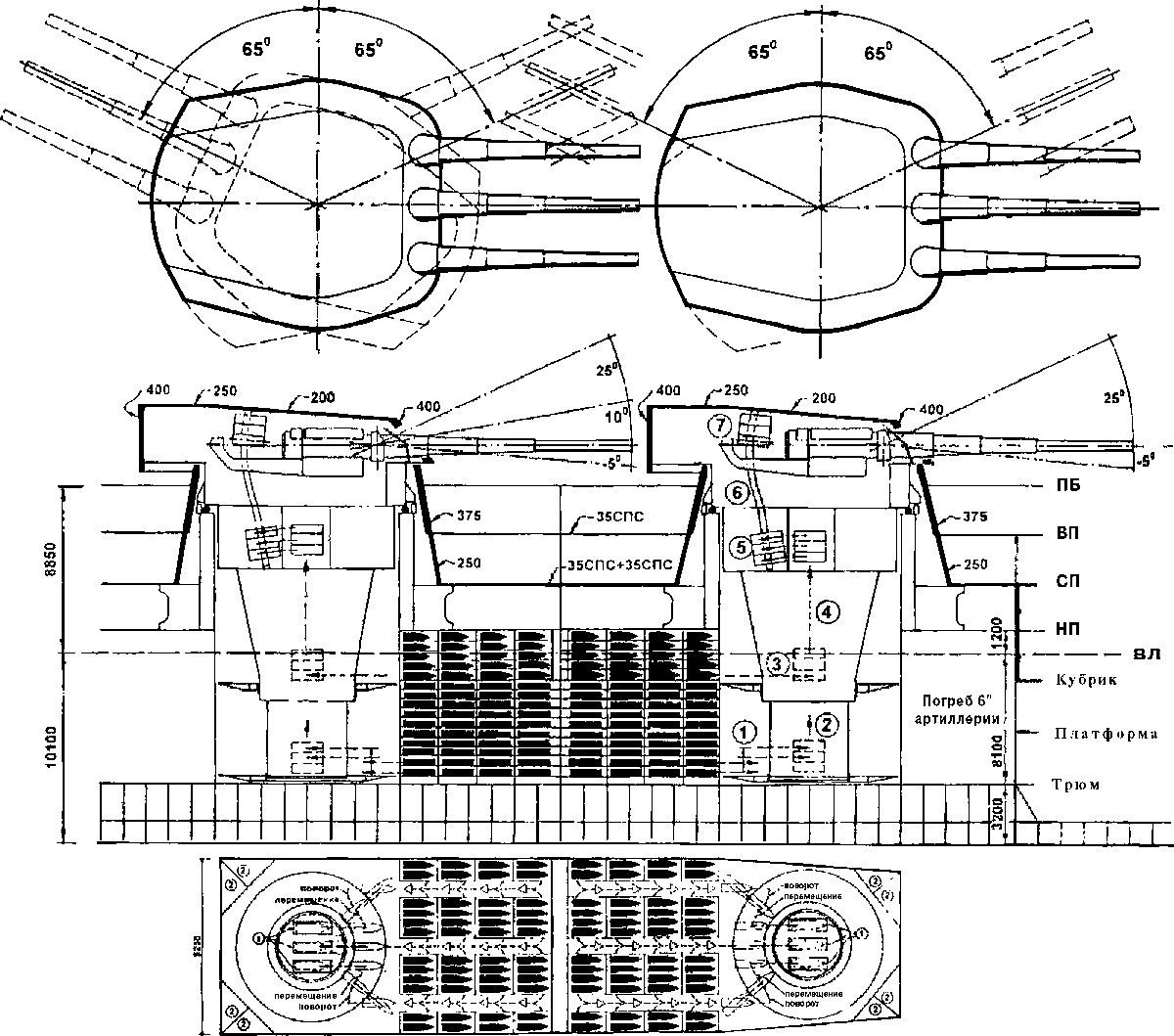

Сечения по баланс-шпангоутам погребов боезапаса концевых башен варианта 2 проекта 1917 г. демонстрируют глубину их конструктивной подводной зашиты в наиболее отнесенных в оконечности и, соответственно, наименее удаленных от наружной обшивки местах. Из реконструкции следует, что глубина бортового защитного слоя в наименее развитом сечении для носовой башни составляет 5–5,8 м, для кормовой — 5–7 м, а наименьшее отстояние зарядного погреба от наружной обшивки составляет 3–4 м. Подобный уровень защищенности артиллерийских погребов от подводных взрывов на их наименее протяженных по глубине участках можно признать весьма значительным. Он существенно превосходит анагюгичные характеристики зарубежных проектов 16" линкоров периода 1916–1921 гг.

Обводы (по ватерлиниям) русских тяжелых артиллерийских кораблей различной тактической направленности наглядно показывают принципиальное отличие формы корпуса «эскадренного» линкора («Император Николай I», 21 уз) от его собрата быстроходного типа («Измаил», 28 уз). Они также демонстрируют преемственность конструктивных решений при выработке обводов быстроходного линкора нового поколения (проект 1917 г… 30 уз), форма корпуса которого развивается на основе «Измаила» и практически идентична с ним. В связи с одинаковыми характеристиками длины, ширины, осадки и водоизмещения вариантов 2 и 3 (9 16"45 орудий в трех башнях и 10 16"/45 орудий в четырех башнях соответственно), имеются все основания предположить, что оба этих варианта проекта линкора 1917 г. получили развитие на основе корпуса с едиными обводами. Вариант 3, согласно расчетам, имел более протяженную цитадель, нежели вариант 2 (139,2 м против 132,0 м), однако вызванное этим несколько большее отнесение в оконечности его концевых двухорудийных башен компенсируется их более узкими погребами боезапаса по сравнению с трехорудииными, что позволяло сохранить в этом районе приемлемую глубину отсеков подводной защиты.

Примечание. Обводы корпуса (ватерлинии) проектов образованы условным рассечением подводной части каждого из них четырьмя горизонтальными плоскостями, отстоящими друг от друга на равных расстояниях.

Табл. прил.2.8. Характеристики площади машинно-котельных установок и их относительной мощности для проектов тяжелых артиллерийских кораблей периода 1916–1921 гг., соотнесенные с аналогичными возможными параметрами проекта русского линкора 1917 г.

Рассмотрение данных, приведенных в таблице, позволяет сделать следующие выводы. «Измаил», как наиболее ранний из сравниваемых проектов, имел в составе его машинно-котельной установки 16 относительно малопроизводительных котлов смешанного типа, применение которых объясняет наименьшую мощность его МКУ на 1 м2  ее площади. Для проекта ГУК 1914 г. и «Нагато» эта цифра значительно выше, и практически совпадает, поскольку в этих проектах применены гораздо более мощные по паропроизводительности (в основном, нефтяные) котлы, а сами корабли имеют сходные характеристики водоизмещения, мощности и скорости хода. Проект «Худа» развивает эту тенденцию в энергетике тяжелого артиллерийского корабля быстроходного типа, однако ряд впервые примененных на нем британским флотом новинок (тонкотрубные котлы, одноступенчатые понижающие турбоагрегаты) объясняет итоговое значение мощности его МКУ на 1 м2  площади ее отсеков. Двигательная установка «Джи-3», в основном базирующаяся на аналогичном проекте «Худа», за счет сокращения числа котлов и увеличения их мощности достигает повышенных по сравнению с ним значений. Таким образом, на основании данных расчета и сравнительной оценки габариты отсеков МКУ русского проекта 1917 г. могут быть признаны вполне обоснованными.

Примечания:

1. * Для «Нагато». «Худ» и «Джи-3» — в английских тоннах (1016 кг), для «Измаила» и проектов ГУК и «Наваль» — в метрических тоннах (1000 кг).

2. ** Во всех проектах нефтяные котлы, за исключением «Измаил» (9 нефтяных и 16 универсальных) и «Нагато» (15 нефтяных и 6 универсальных).

3. *** Полная мощность турбин, которую могли обслужить примененные в проекте 12 нефтяных котлов «Вулкан»
