Американская ручная дымовая граната М-76; 1 – остов запала, 2 – предохранительный шплинт с кольцом, 3 – спусковой рычаг запала

РДГ бывают разрывного или курящегося действия, предназначаются для маскировки действий личного состава и техники в ближнем бою, снаряжаются белым фосфором, гексахлорэтановой или цветными дымовыми смесями. Их внешняя оболочка изготовляется из листовой стали, сплавов алюминия или пластмассы. При разрыве гранаты разрывного действия мгновенно образуется дымовое облако. В курящихся гранатах дымовое облако образуется при сгорании дымообразующего вещества в течение 1-2 мин. Исключение составляет западногерманская зажигательно-дымо- вая граната DM-19, которая снаряжается зажигательной смесью, создающей не только густой черный дым, но и пламя. С помощью этой гранаты ослепляются огнем и дымом экипажи бронированных машин, поджигается лсгковоспламсняющаяся боевая техника, выкуривается противник из оборонительных сооружений.

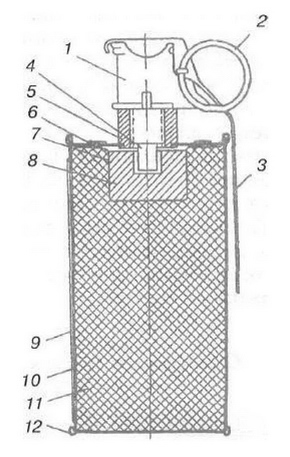

Разрез американской дымовой гранаты М-16: 1 – остов запала, 2 – предохранительный шплинт с кольцом, 3 – спусковой рычаг запала, 4-капсуль-воспламенитель, 5 – втулка, 6 – крышка корпуса, 7 – тонкостенная вторая крышка, 8 – шашка воспламенительного состава, 9 -липкая лента, 10 -корпус гранаты, 11-дымообразующий состав, 12 – нижняя крышка (дно корпуса)

Отечественные гранаты белого дыма имеют обозначение РДГ-2 и РДГ-2х, а гранаты черного дыма – РДГ-2ч. Поскольку внешне они абсолютно одинаковы, их различают соответственно по буквам «х» и «ч», нанесенным на корпус.

РДГ-2 представляют собой небольшие по весу и размерам боеприпасы с цилиндрическим картонным корпусом, снаряженным пиротехническим дымовым составом и устройством для его поджигания. До применения корпус с обоих торцов закрывается картонными крышками. В бою они снимаются, и пиротехнический состав поджигается запалом-спичкой, которая загорается от трения о терку, помещающуюся между верхней крышкой и диафрагмой. Дым, образующийся при сгорании состава, выходит через отверстия верхней и нижней диафрагм и создает завесу, распространяющуюся по направлению ветра. Необходимо отметить, что РДГ-2х отличается от РДГ- 2 более эффективным составом и запалом терочно-вы- тяжного действия.

Наименование РДГ-2/РДГ-2Х

Длина дымовой завесы, м 20/25

Цвет дыма белый

Продолжительность интенсивного дымообразования, мин. 1,2 + 03

Время разгорания, с 10/15

Масса, кг 0,5/0,6

Габаритные размеры, мм:

длина 220

диаметр 55

Средняя дальность броска, м 30

Наименование РДГ~2ч

Длина дымовой завесы, м 15

Цвет дыма черный

Продолжительность интенсивного дымообразования, мин. 1,2 ±0,3

Время разгорания, с 10

Масса, кг 0,5

Габаритные размеры, мм:

длина 220

диаметр 50

Средняя дальность броска, м 30

Ружейные дымовые гранаты, выстреливаемые из автоматических винтовок и гранатометов, состоят из цилиндрического корпуса, снаряженного дымообразующим веществом, трубки со стабилизатором, взрывателя или запала. Иногда вместо винтовочной гранаты используются ручные дымовые гранаты, для чего применяют специальные насадки, стабилизирующие устройства и специальные выстреливающие патроны.

В российском пехотном реактивном огнемете РПО-А «Шмель», кроме термобарических зажигательных смесей, используют специальные дымовые снаряды уничтожая противника в закрытых помещениях, они создают для него непереносимые условия, вызывая труднообъяснимую панику.

Американская винтовочная дымовая граната

Практически все отечественные бронемашины комплектуются системой дымопуска, используемой для создания маскирующей дымовой завесы. Система работает на том же дизельном топливе, что и двигатель боевой машины. Не просматриваемая длина дымовой завесы может быть в пределах 250-400 м, а стойкость ее от 2 до 4 мин. Система очень эффективна: например, когда отечественная БМД включает свою систему дымопуска, то со стороны кажется, что по дороге стремительно несется клубок дыма, из которого только торчит передок бронемашины и ствол пушки.

Для создания горизонтальных дымовых завес вооруженные силы оснащены малыми (вес 1-3 кг) и большими (до 20 кг и более) дымовыми шашками. Иногда для быстрого задымления шашки сбрасываются на землю с низколетящих вертолетов. Металлический корпус шашки выполнен в виде цилиндра с двумя крышками, снаряжаются они гексахлорэтаповой смесью или нефтяными маслами. Для зажигания используются терочные или электрические запалы. Время горения (зависит от веса шашек) составляет 2-6 мин. У плавающих шашек есть специальное устройство для затопления после полного выгорания дымовой смеси.

Российская дымовая граната РДГ-2; 1 – корпус; 2 – картонные крышки; 3 – мерка; 4 – запал- спичка; 5 – диафрагма

В последние годы на вооружение армий стран мира поступают бронированные машины, оснащенные специальными многоствольными гранатометами (мортирками) для создания тактических дымовых завес. Впервые подобные дымовые гранатометы использовались еще немецкими войсками во время Второй мировой войны, но стандартным оснащением бронетехники они стали лишь в годах 60-70-х прошедшего века. Для стрельбы из них используются специальные дымовые гранаты с электрозапалом, управляет постановкой завесы командир машины с помощью специального пульта управления. В 40-70 м от бронированной машины за 2-5 с создается дымовая завеса, которая сохраняется на местности в течение 1-2 мин. С помощью подобных средств и реактивных дымовых снарядов наставления рекомендуют ставить горизонтальные дымовые завесы.
