Согласно уставам многих армий, для маскировки крупноразмерных площадных объектов, важных целей и переправ должны применяться дымовые машины в стационарном или подвижном варианте (в автомобиле, бронетранспортере, лодке, катере или другом транспортном средстве). Дымовая завеса в последнем случае ставится с места или во время движения.

Дымовая машина имеет следующие основные узлы: бензиновый или пульсирующий реактивный двигатель, системы питания топливом и дымообразующим маслом, питающие резервуары, блок управления. При работе дымовой машины дымообразующее масло низкой вязкости испаряется в потоке горячих газов от бензинового или реактивного двигателя, а затем эти пары конденсируются в атмосфере. При нормальных метеорологических условиях одна дымовая машина может задымить площадь шириной 40-50 м и длиной 4-6 км. В химических войсках имеются батальоны и отдельные роты дымовой маскировки. В роте обычно до 50 дымовых машин, с помощью которых при благоприятных условиях можно обеспечить задымление полосы 4-6 км по фронту и до нескольких километров в глубину.

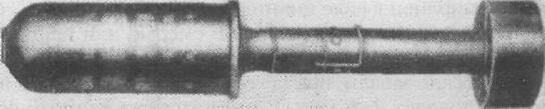

Бельгийская винтовочная дымовая граната

Армейская авиация оснащена дымовыми бомбами, кассетами, выливными и дымовыми авиационными приборами. Дымовые бомбы различного калибра снаряжаются белым, пластифицированным белым фосфором или гексахлорэтановой дымовой смесью. Они предназначены для ослепления системы огня противника, сковывания маневра войск, маскировки атаки и маневра своих войск. После взрыва бомбы появляется дымовое облако высотой 10-15 м и шириной 30-40 м. От разбросанного фосфора в течение 5-8 мин. образуется вторичное облако дыма. Фосфорные бомбы вызывают не только ослепление огневых средств, но и пожары.

Основное назначение выливных и дымовых авиационных приборов – постановка вертикальных завес для маскировки своих войск от огня и наземного наблюдения противника.

Выливной авиационный прибор состоит из металлического корпуса, воздушного суфлера, выливной трубы и системы электропроводки. Он приводится в действие путем одновременного подрыва мембран в воздушном суфлере и выливной трубе. Дымообразующее вещество выливается из прибора под действием собственного веса и встречного воздушного потока, поступающего через суфлер. С помощью одного прибора создается вертикальная дымовая завеса длиной 400-500 м. После использования прибор можно сбросить с самолета.

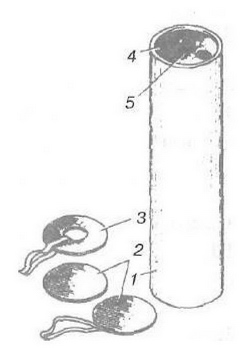

Дымовая шашка. СССР

Дымовой авиационный прибор снаряжается алюминиевыми сферическими ампулами (до 500 шт.) диаметром 70 мм с отверстиями. Из корпуса прибора и ампулы сначала выкачивается воздух, а затем они заполняются (под вакуумом) раствором серного ангидрида в хлор- сульфоновой кислоте. При подрыве электродетонаторов разрушаются мембраны в головной и хвостовой частях, и набегающий поток выталкивает ампулы со смесью. Из ампул во время падения частично выливается смесь, образуя вертикальную завесу, а при падении их на землю образуют дымовую завесу в приземном слое. Конструкция прибора позволяет создавать вертикальную дымовую завесу сравнительно большой высоты с нижней кромкой на поверхности грунта. При высоте полета вертолета до 60 м и скорости 60 км/ч одним прибором можно создать завесу протяженностью до 350 м, продолжительность эффективной маскировки 15 мин.

Для постановки дымовых завес в армейской авиации используются также специальные подвесные кассетные установки с малыми дымовыми бомбами или гранатами (по 200-300 шт.). В установке несколько стволов, дымовая завеса ставится путем выбрасывания различного количества дымовых бомб или гранат.

Наименование 40-мм боеприпас, снабженный парашютом

Снаряжение

Шифр RS, GS, YS, YS

Вес, кг

Продолжительность дымообразования

Наименование 57-мм снаряд

Снаряжение

Шифр WP

Вес, кг ОД?

Продолжительность дымообразования Мгновенно

Наименование 60-мм мина

Снаряжение

Шифр WP

Вес, кг 0,35

Продолжительность дымообразования Тоже

Наименование 70-мм НУР (авиационная)

Снаряжение

Шифр WP, RS, GS, YS, VS

Вес, кг

Продолжительность дымообразования

Наименование 75-мм снаряд

Снаряжение

Шифр WP

Вес,кг 0,61

Продолжительность дымообразования

Наименование 105-мм снаряд Снаряжение

Шифр WP

Вес, кг 1,84

Продолжительность дымообразования

Наименование 155-мм снаряд

Снаряжение

Шифр HS, RS, GS, YS, VS

Вес, кг 7,11

Продолжительность дымообразования

Наименование 88,9-мм реактивная граната МЗО

Снаряжение

Шифр WP

Вес, кг 1,0

Продолжительность дымообразования

Наименование 106,7-мм мина

Снаряжение

Шифр WP, PWP

Вес, кг 3,4

Продолжительность дымообразования

Ручные дымовые гранаты

Снаряжение

Шифр WP, PWP, НС, RS,

GS, YS, VS Вес, кг 0,45

Продолжительность дымообразования

Наименование 30-фунтовая дымовая шашка М5

Снаряжение

Шифр НС
