В конце июня 1942 г на совместном совещании ОКБ и ВВС был намечен план дальнейших работ по Ту-2Р:

– завод №166 на пяти сданных ВВС серийных Ту-2, по особому заказу ВВС, устанавливает в бомбоотсеках по 2 фотоаппарата АФА-Зс;

– опытную установку дополнительного бензобака на 750 л и ее испытания завод №166 производит на одном из серийных Ту-2.

В декабре 1942 г завод №166 из пяти намеченных самолетов передал ВВС во 2 ДРАП три самолета №№508, 601 и 603. В самолетах №№508 и 601 были установлены неподвижно по одному фотоаппарату, а на самолете №603 были установлены два спаренных АФА-Зс/50 на подвижных установках с односторонним качанием: один аппарат отклонялся влево от 0 до минус 7°, другой – вправо от 0 до плюс 7°. Таким образом имелась возможность проводить перспективную маршрутную съемку.

С 30 декабря 1942 г по 21 января 1943 г эти три самолета прошли войсковые испытания во 2 ДРАП на Калининском фронте; в отчете по испытаниям отмечалось:

"…Размеры бомбоотсеков позволяют устанавливать фотоаппараты больших размеров типа АФА-33… Качающаяся спаренная установка позволяет фотографировать площадь, равную площади, сфотографированной при одинаковых исходных данных четырьмя самолетами с неподвижной установкой…"

В июле 1943 г, согласно принятому в июне 1942 г решению, на самолете № 406 были проведены испытания по дальнейшим доработкам Ту-2Р. На самолете был установлен в бомбоотсек дополнительный подвесной топливный бака на 750 л с соответствующими доработками топливной системы. Фотооборудование самолета состояло из двух качающихся АФА-Зс/50. В октябре 1943 г после доводочных испытаний самолет №406 был передан на государственные испытания. С 18 декабря 1943 г по 20 марта 1944 г дополнительное оборудование самолета №406 проходило испытания в НИИ спецслужб КА.

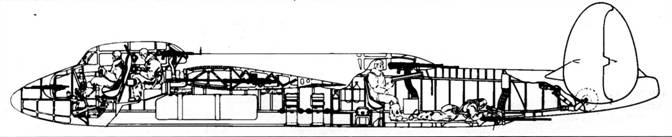

Компоновочная схема Ту-2Р

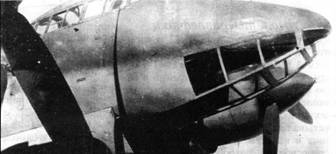

Дополнительное остекление Ту-2Р №304 (выделено штриховкой )

… и для сравнения – остекление на обычном серийном Ту-2

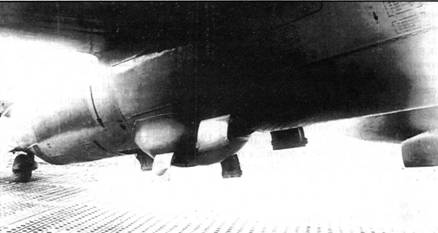

Обтекатель АФА-33/100 на самолете Ту-2Р №1/36

В августе-октябре 1943 г в 47 ГДРАП в качестве разведчиков были применены серийные бомбардировщики Ту-2 2М-82, которые силами полка были переоборудованы в разведывательные варианты путем установки в задней части бомбоотсека одного фотоаппарата АФА-33/50.

В мае 1944 г в 47 ГДРАП прошел войсковые испытания самолет Ту-2 2АШ-82ФН N 304, выпуска завода № 166 с новыми двигателями, переоборудованный в разведывательный вариант на заводе №23. При переоборудовании в Ту-2Р на самолет установили: подвесной бензобак, фотоаппарат АФА-33/ 50 на качающейся установке с 2-х маршрутной съемкой. Испытания показали, что установка дополнительного бензобака давала самолету практическую дальность 2130 км. На основании испытаний было сделано заключение:

"Самолет Ту-2 в варианте разведчика войсковые испытания прошел удовлетворительно.

Считать необходимым поставить вопрос о серийной постройке Ту-2 в варианте разведчика.

Рекомендовать применение на Ту- 2 в варианте разведчика качающейся аэрофотоустановки под АФА-33/50 или АФА-33/75 и дополнительно к ней АФА-33/20.

Просить НКАП дать задание ОКБ завода №156 разработать и предъявить на испытания упрощенную конструкцию качающейся аэрофотоустановки под АФА-33/50 и АФА-33/ 75 и аэрофотоустановку под АФА-33/ 20…

Дополнительное остекление передней кабины между 4-6 шпангоутами считать целесообразным для самолета в варианте разведчика-бомбардировщика…"

После испытаний самолета Ту-2Р 2АШ-82ФН №304 основные требуемые характеристики фотооборудования Ту- 2Р стали наконец ясными и для ВВС и для ОКБ и УВВС выпускает свои ТТТ к самолету Ту-2Р – эталону на 1945 г.

Учитывая требования ВВС, предъявленные в декабре 1944 г, ОКБ разработало чертежи разведчика, а завод №23 по этим чертежам переоборудовал к концу 1945 г серийный Ту-2 2АШ-82ФН №1/36 под вариант разведчика.

На самолете было установлено следующее целевое оборудование:

– в бомбоотсеке между шпангоутами №17 и 19 размещен фотоаппарат АФА- ЗЗС/20;

– в бомбоотсеке между шпангоутами №20 и 22 на опытной качающейся установке АКАФУ-156 размещен фотоаппарат АФА-ЗЗс/100 или АФА-33/50, 75;

– в кабине радиста между шпангоутами N 22 и 25 размещен ночной фотоаппарат НАФА-Зс, на опытной неподвижной установке ОКБ с обеспечением возможности установки НАФА-Зс под углами 0", 5°, 10°, 15°, 20° и 25° непосредственно из кабины радиста;

– обеспечена взаимозаменяемая установка вместо НАФА-Зс фотоаппаратов АФА-ИМ и НАФА-19;

– в бомболюке самолета между шпангоутами №10 и 17 установлен дополнительный подвесной бензобак емкостью 650 л, контроль за количеством горючего в баке осуществлялся с помощью электродистанционных сигнализаторов уровня;

– для обеспечения эксплуатации фотоаппарата АФА-33/100, конус объектива которого не вписывался в контур бомболюка, был установлен специальный легкосъемный обтекатель;

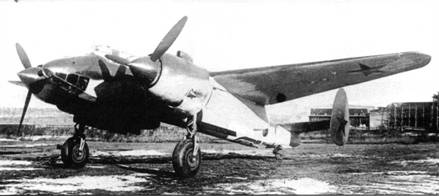

Два снимка Ту-2Р (Ту-2Ф) №1003901, заводские испытания, 1947 г.

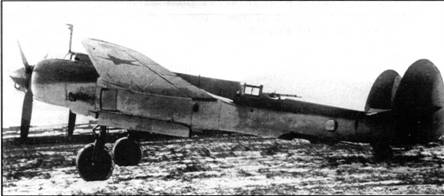

Ту-6 №14/58, госиспытания, 1948 г.

– в передней кабине установлен радиокомпас SCR-269 фирмы "Бендикс";
