При этом сцепные щеки опускаются своими задними концами книзу, четырехугольные выступы их освобождают затвор, выходя из-за боевых выступов его. К этому моменту пуля успевает вылететь из ствола, и освобождение затвора безопасно, т. к. в стволе газов нет. После этого ствол, удерживаемый особой задержкой, остается на месте, а затвор, по инерции, продолжает свое движение назад, извлекает гильзу из патронника, удерживая ее за шляпку особым зацепом сверху. Доходя до отражательного выступа, патрон ударяется нижней частью шляпки в выступ, отчего и летит кверху.

Возвращение частей

§ 11. Затвор возвращается на свое место особой затворной пружиной, при этом он досылает в патронник новый патрон, поданный из магазина снизу к патроннику. Затвор при возвращении освобождает ствол от задержки. Ствол, освобожденный от задержки, силой ствольной пружины возвращается на место. При движении ствола вперед задние нижние выступы сцепных щек поднимаются кверху; четырехугольные выступы их заходят за боевые выступы затвора. Если теперь спустить курок, то произойдет выстрел и движение частей повторится.

§ 12. Ствол имеет внутри канал с 4-мя нарезами. Калибр канала 6,5 мм. В задней части ствола находится патронник, по величине и форме соответствующий патрону.

Сзади патронника имеется канал и пазы для затвора. Снаружи ствол имеет продольные ребра, способствующие его охлаждению. На передний конец его насажено основание мушки; мушка вставляется в паз своего основания. Ближе к задней части находится муфта, служащая основанием прицела. На нее насажена прицельная колодка. В проушинах колодки укреплена прицельная рамка с делениями прицела. Под рамкой находится пружина, удерживающая рамку в опущенном положении. По прицельной рамке ходит хомутик, который удерживается на месте защелкою (черт. 5).

Черт. 5. Собранный прицел

Сзади прицела на ствол надета муфта с гнездом для ствольной пружины.

Снизу заднего конца ствола имеется паз для ствольной задержки и ускорителя и ребра для направления движения ствола. С боков имеются гнезда для сцепных щек.

Ствол оканчивается выступами, которые, упираясь при отходе ствола в выступы коробки, ограничивают его движение назад.

Движение ствола вперед ограничивается упором в те же выступы передних граней боковых загибов затвора.

§ 13. Ствольная пружина служит для возвращения ствола в переднее положение после выстрела (черт. 2).

§ 14. Затвор служит для запирания ствола во время выстрела. Он же извлекает гильзу из патронника после выстрела, взводит курок на боевой взвод, освобождает ствол от его задержки и производит выстрел.

Затвор справа и слева имеет боевые выступы, за которые держатся сцепные щеки; спереди — чашечку, в которой помещается шляпка патрона; снизу — выступы для упора в плечи ускорителя.

Для извлечения гильзы (патрона), на переднем конце затвора, сверху в особом гнезде помещается выбрасыватель. Пружина выбрасывателя помещается в пазу, благодаря чему выбрасыватель не может вывалиться из своего гнезда.

Снизу затвора находится паз для отражательного выступа автоматического спуска.

Внутри затвор имеет два канала: сверху — для затворной пружины, снизу — для ударника с его пружиной.

Стебель затвора имеет головку для удобного действия рукой (черт. 6).

Черт. 6.

§ 15. Затворная пружина служит для возвращения затвора в переднее положение (видна на черт. 2).

§ 16. Сцепные щеки служат для соединения затвора со стволом в момент выстрела. Имеют с внутренней стороны по круглому выступу для захватывания затвора за его боевые выступы. Снизу имеют по два выступа: передние — для поворачивания сцепных щек задними концами книзу и задние — для поворачивания щек задними концами кверху (черт. 7).

Черт. 7. Сцепная щека

§ 17. Ствольная задержка служит для удержания ствола в заднем положении до возвращения затвора. При отходе ствола назад она упирается передним концом в выступ на дне паза ствольной коробки (черт. 8 и 9).

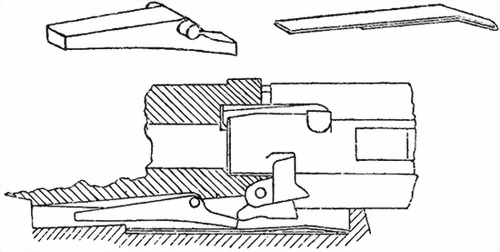

Черт. 8.

Черт. 9.
