§ 18. Ускоритель служит для побуждения затвора к отделению от ствола при совместном их отходе назад; он же при возвращении затвора освобождает ствол от задержки (черт. 8 и 9).

Сверху ускоритель имеет плечи, упирающиеся в выступы затвора; передний конец — для действия на ствольную задержку; снизу — выступ для упора в заднюю стенку паза ствольной коробки, при отходе ствола назад. Задний конец его снизу закруглен, чтобы патроны, не утыкаясь, направлялись в патронник.

Ускоритель имеет качание на оси. При отходе ствола назад, его нижний выступ упирается в конец паза ствольной коробки, благодаря чему он уклоняется своей задней частью книзу, а плечи его отдают назад и с силой отталкивают затвор, упираясь в его плечи.

При возвращении затвора вперед выступы затвора ударяют в плечи ускорителя и уклоняют их вперед; передний конец ускорителя опускается, надавливает на задний конец ствольной задержки, а вследствие этого передний конец ствольной задержки понимается выше уступа в пазу и освобождает ствол.

§ 19. Ударный механизм служит для производства выстрела; он состоит из ударника, курка, гнетка и боевой пружины (черт. 2).

Ударник (см. черт. 6) служит для разбивания капсюля; он помещается в нижнем канале затвора, в заднем положении удерживается спиральной пружиной, помещающейся в передней части того же канала. От выпадения ударник удерживается чекой. Передняя часть ударника, разбивающая капсюль, называется бойком.

Курок (черт. 10) служит для досылания ударника вперед. Курок вращается на оси; он имеет два колена, верхнее имеет молоток для удара по ударнику и плечи — для упора в них конца гнетка. В головке курка есть вырез: если спустить курок при не вполне досланном затворе и не запертом стволе, то вырез придется против ударника, почему и выстрела при таком положении частей быть не может.

Черт. 10. Взаимное положение частей куркового механизма

Нижнее колено курка служит боевым взводом (черт. 10).

Гнеток служит для передачи давления боевой пружины на курок. Имеет форму вилки с хвостом. На хвост одета боевая пружина (черт. 10).

Утолщенные концы вилки находятся в пазу коробки, направляющем движение гнетка. Спереди концы выступов вилки нижними краями упираются в плечи курка; верхние края тех же выступов упираются в концы вилки автоматического спуска, пока затвор не продвинется до своего крайнего переднего положения; тогда концы вилки автоматического спуска поднимаются и вилка гнетка проходит под ними (черт. 11 и 12).

Черт. 11. Ускоритель

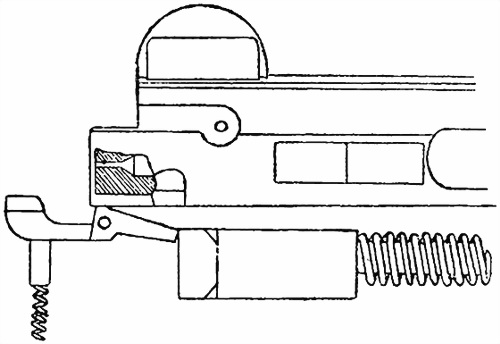

Черт. 12. Действие автоматического спуска

Боевая пружина служит для сообщения курку и ударнику быстрого движения вперед. Она находится в канале коробки. Сзади упирается в навинтованную пробку (черт. 2 и 10).

§ 20. Автоматический спуск состоит из вилки с двумя концами или рожками и отражательного выступа, который помещается в пазу затвора. Пока затвор находится в заднем положении, автоматический спуск служит предохранительным взводом, так как удерживает своими рожками концы вилки гнетка, не дает ему двигаться вперед и, следовательно, держит боевую пружину во взведенном положении. Когда же затвор со стволом встанут на место, отражательный выступ выходит из затвора и опускается, а рожки автоматического спуска — поднимаются, освобождают гнеток и дают возможность боевой пружине послать вперед ударник для выстрела.

Под отражательным выступом находится спиральная пружина со стерженьком, побуждающая рожки автоматического спуска становиться против вилки гнетка (черт. 11 и 12).

Отражательный выступ служит для отражения вверх извлеченной выбрасывателем из патронника гильзы или патрона.

§ 21. Коробка служит для соединения всех частей механизма (черт. 13).

Черт 13. Коробка

В ее передней части помещается задний конец ствола. Она имеет пазы для ствольной задержки, ускорителя и направляющих ребер ствола и канал — для ствольной пружины. По сторонам есть выступы, заставляющие сцепные щеки наклоняться задними концами вниз и вверх.

В средней части, в окне, помещается магазин для патронов. Сверху имеются выступы: передняя стенка их служит для ограничения движения ствола назад, а задняя стенка — для ограничения движения затвора вперед. Движение затвора назад ограничивается концом паза для боевых выступов его. На случай заряжания автомата из обыкновенной ружейной обоймы, наверху имеются выступы с пазами для вставления обоймы.
